每个装置均经过测试，符合 Oriel 标准

销售给客户的每个 TLS 装置在发货前都要经过测试，以确保装置符合工厂标准。客户接收到他/她的 TLS 装置相关的测试报告，以供将来参考。每个装置附带的测试数据包括：

• 安装了 280 μm 和 600 μm 狭缝时测量的 250-1800 nm 的光谱输出辐照度

• 安装了 280 μm 和 600 μm 狭缝时测量的光斑尺寸和光束发散角

• 在 1 分钟和 10 分钟操作时间内测量的时间稳定性

• 安装了 280 μm 和 600 μm 狭缝时测量的 450、550 和 650 nm 输出处的光束均匀性

• TLS 输出设置为 450、500、650、750、850 和 1064 nm 时测量的波长精度

简单的灯安装和对准

当 TLS 系统中的 6334NS QTH 灯达到其使用寿命而需要更换时，更换操作非常简单，只需拔下旧灯插入新灯即可。由于灯之间存在较小的制造差异，因此将新灯安装到 TLS 中时需要执行简单的对准过程。上述简单安装和对准过程可在几分钟内完成，如上面的视频所示。

包括 TracQ 版本 6.6 软件

TLS 包括 TRACQ-BASIC-V066：Oriel 的 TracQ 仪器控制和数据采集软件。使用 Cornerstone 130 Monochromator 的 USB 或 RS232/GPIB (IEEE-488) 端口，TracQ 根据操作员选择的 TLS 波长输出将滤光轮位置切换到正确的消高阶衍射滤光片，将单色仪切换到合适的光栅和位置。当与兼容的 Newport 功率计和探头一起使用时，TracQ 是一个完整的辐射测量系统控制软件，能够显示实时数据采集。安装或操作 TracQ 不需要事先拥有软件编程的知识。TracQ 使用 TLS 可实现的部分扫描包括：

• 时间间隔

• 灯辐射测量

• 光功率

• 吸光度

• 透射率

宽调谐范围

TLS 能够输出 250-1800nm 的白光或单色光，而分辨率高达 0.7 nm（与狭缝尺寸相关）。具有 NIST 可追踪校准的光电探测器用于测量每个制造装置的 250-1650 nm  的输出功率。结果是每个系统附带的表征报告的一部分。这对于需要开箱即用的通用光源的研究人员或其他用户而言是理想的选择。

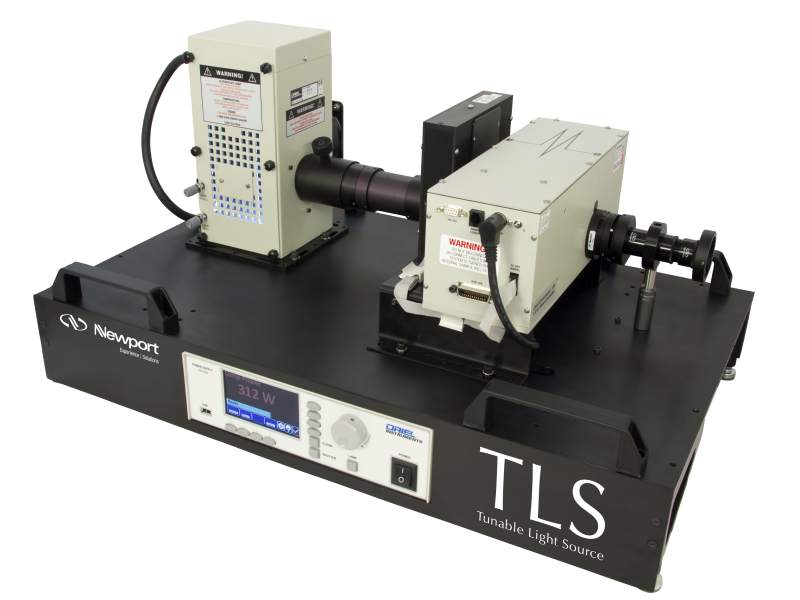

预组装和预对准

提供的 TLS 系统可作为单个装置安装在安装板上。光学元件经过预对准。包括所有必要的互连电缆，并且所有硬件都牢固地安装在 TLS 底座上。

OPS 电源具有可选光强控制

利用附带的 OPS-Q250 电源，可以对 TLS 的集成 QTH 灯进行简单地启动和操作。该电源具有大型液晶显示器，便于设置和监控灯的工作。通过 OPS-Q250 可以实现恒定功率、恒定电流和光强控制操作模式。对于光输出稳定性要求非常苛刻的应用，建议使用可选的 LIK-LMP 光强控制器套件，以针对超出电源控制以外的因素进行补偿，例如灯老化、环境温度波动和灯丝腐蚀。

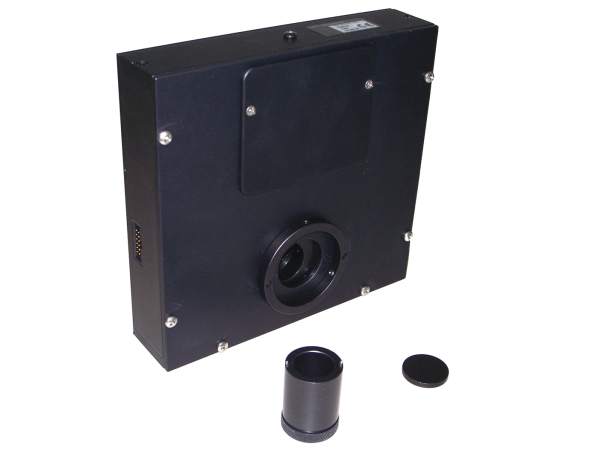

电动滤光轮

在宽光谱带上进行波长扫描时，使用消高阶衍射滤光片以防止二阶波长发射是十分重要的。这样可以确保 TLS 输出以及光电探测器检测到的是真正的单色光。TLS 集成了电动滤光轮。该滤光轮使用四个 1.0 英寸 (25.4mm) 直径的消高阶衍射滤光片，以实现进入单色仪并被光电探测器错误地检测为信号光的二阶波长较小。

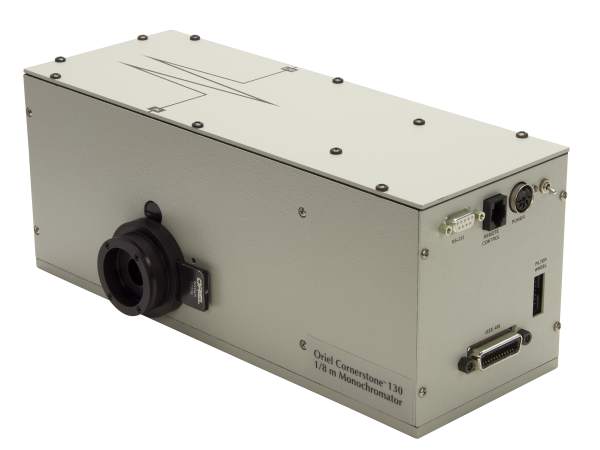

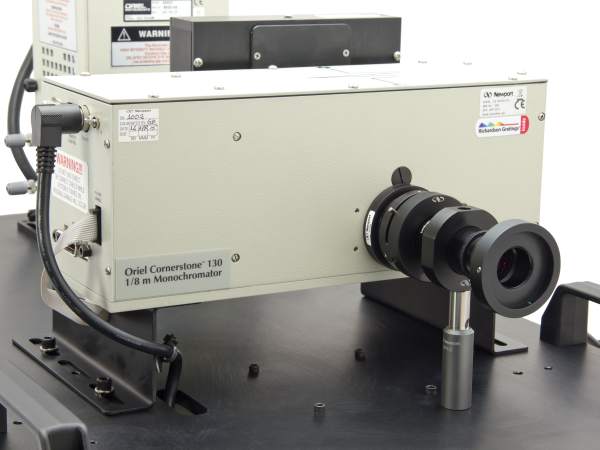

CornerstoneTM 130 单色仪

集成到 TLS 中的 Cornerstone 130 单色仪提供了外部 PC 控制的选项。选择 TLS-250QR，以便通过 RS232 或 GPIB (IEEE-488) 实现外部 PC 控制。RS232/GPIB (IEEE-488) 选项不需要驱动软件来连接 Cornerstone 130。这提供了单色仪的简单集成，尤其是在需要定制集成的情况下。RS232 或 GPIB (IEEE-488) 电缆不随 TLS-250QR 提供。这些配件可从 Newport 单独购买。选择 TLS-250QU，以便通过 USB 实现外部 PC 控制。USB 选项需要软件驱动程序与 Cornerstone 130 1/8 m 单色仪进行通信。TLS-250QU 提供了 USB 电缆。

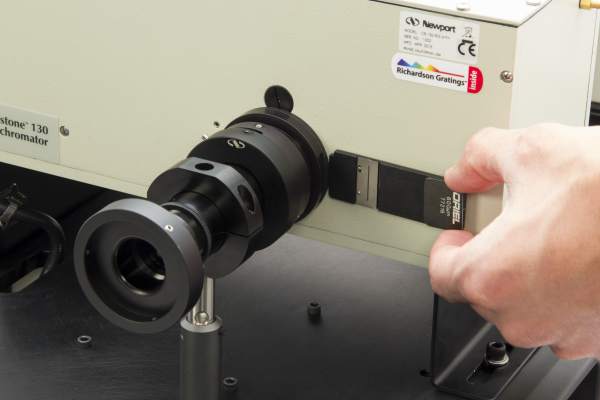

可互换固定狭缝

TLS 系统使用可提供高重复性和精度的固定狭缝。我们提供 280 μm 和 600 μm 狭缝。在此处获取其他尺寸的狭缝。选择可选的 50 μm 77219 狭缝，分辨率为 0.7 nm。确定使用哪个狭缝宽度基于通光量和测量所需分辨率之间的折衷。狭缝宽度越大，允许的通光量越大。然而，通光量越大导致分辨率越低。当选择狭缝宽度以操作单色仪时，在输入和输出端口处必须设置相同的狭缝宽度。

1 英寸安装法兰

TLS 前端的 LT10-UADPT 是标准的 1.5 英寸法兰，设计为与 Oriel 探测器和探测系统兼容。可以移除此法兰，将输出法兰的尺寸更改为 1.0 英寸，从而使 TLS 与 Newport 的 1.0 英寸大小的校准光电二极管探头和镜筒兼容。

机械光圈

TLS 系统包括在光输出路径中 2-36mm 直径范围内可调的手动光圈。该光圈便于防止探测器饱和。通过减小输出孔径的尺寸来降低输出光强，不需要中性密度滤光片和机械耦合。
