已封装的中继镜

已封装的中继镜

￥ 0.00
0.00
有效焦距 EFL (mm)：
孔径 (f/#)：

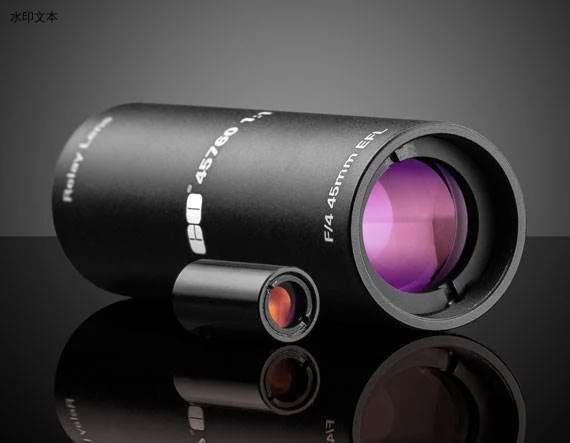

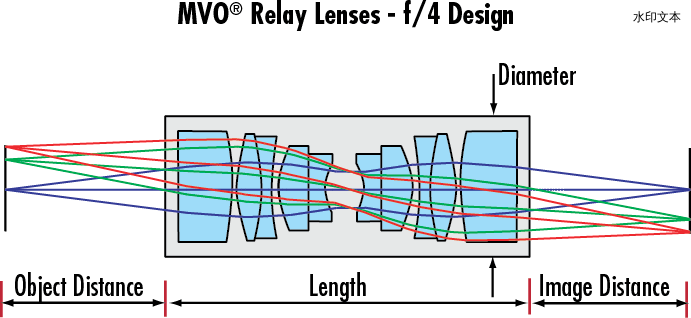

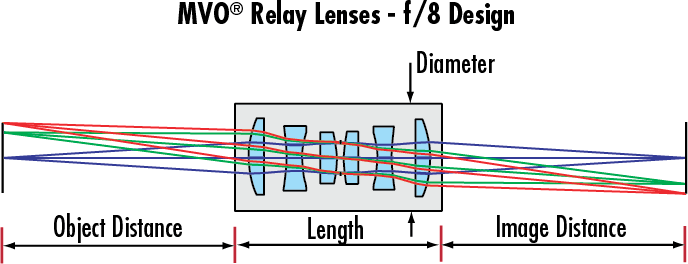

TECHSPEC® 已封装的中继镜专为当今的许多电子成像应用而设计，以紧凑的封装提供卓越的性能。这些镜头是搭建光电倍增管、检测应用和几乎所有 1:1 成像中继系统设计者的理想选择。15mm焦距镜头的视场覆盖范围可达 8mm直径（以 ½ 英寸对角线传感器为准）和11mm直径，对于30mm和45mm焦距镜头版本。为便于集成，TECHSPEC® 已封装的中继镜的的镜筒直径非常小。表中所列的距离值是从机械外壳末端算起。

  • 针对 1:1 成像进行了优化

  • 提供 f/4 和 f/8 版本

                                               产品

标题产品编码Dia. (mm)EFL (mm)Horizontal FOV, 1/2" SensorHorizontal FOV, 2/3" Sensor透镜数目孔径 (f/#)长度 (mm)Max. Sensor Format对象至影像轨迹长度 (mm)类型物距 (mm) 图像距离 (mm)
15mm 焦距，f/8中继镜45-7619.00 15.00 8.00mm
6.00 f/8 17.50 1/2" 53.50 Relay Lens 18.00 18.00
30mm焦距， f/4 中继镜45-75921.00 30.00
11.00mm 10 f/4 48.90 2/3" 87.30 Relay Lens 19.20 19.20
30mm 焦距，f/8中继镜45-76215.00 30.00
11.00mm 6 f/8 30.10 2/3" 106.90 Relay Lens 38.40 38.40
45mm 焦距，f/4中继镜45-76025.00 45.00
11.00mm 10 f/4 72.70 2/3" 127.60 Relay Lens 24.50 30.50


                                             技术数据
