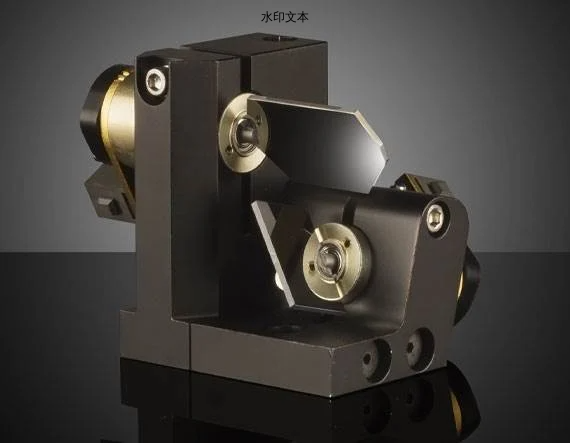

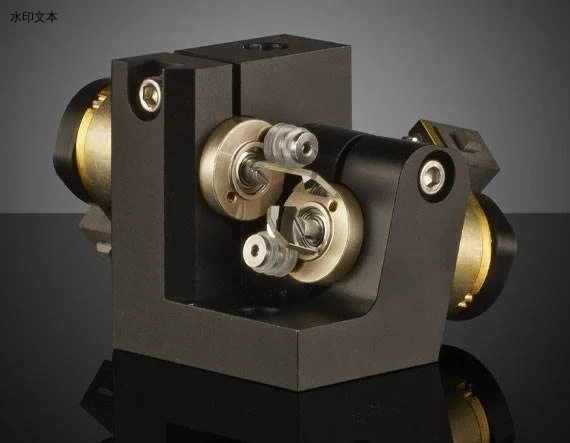

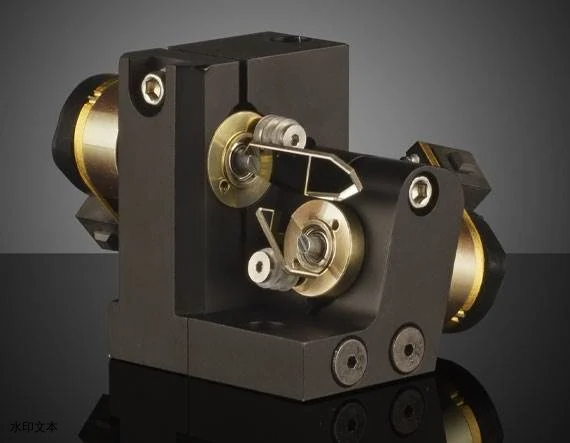

ScannerMAX Compact 506 双轴电流计光学扫描仪

ScannerMAX Compact 506 双轴电流计光学扫描仪

￥ 0.00
0.00


ScannerMAX Compact 506 双轴电流计光学扫描仪专为具有以下特点的应用而设计：注重成本，且需要使用不影响性能的紧凑、轻型光学扫描仪。Compact 506 系列具有坚固的转子结构和低线圈电阻，因此这些电流计能实现相当快的扫描速度，而不会产生过多热量。已获得专利的位置传感器设计为这些电流计提供的信噪比可高达传统电流计的十倍，从而可以确保高质量的运动。ScannerMAX Compact 506 双轴电流计光学扫描仪非常适用于立体平版印刷 (SLA) 3D 打印、激光雷达、手持式医疗设备与激光清洁应用。这些光学扫描仪采用 3、5 和 10mm 的反射镜孔径，具有保护性银膜；若您的应用需要 Compact 506 电流计扫描仪采用定制的反射镜孔径或镀膜，请联系我们。

  • 采用 3、5 和 10mm 的反射镜孔径

  • 采用双轴配置及保护性银膜

  • 是紧凑、轻型、低成本的扫描仪

  • 另外提供高性能 ScannerMAX Saturn 扫描仪


产品

标题产品编码Mirror Aperture (mm)表面平整度 (P-V)类型涂层扫描角 (°)基底工作温度 (°C)尺寸 (mm)电源要求定位信号 (V) Current - Peak (A)Current - RMS (A)
3mm Aperture, Protected Silver, Compact 506 Dual Axis Galvanometer Scanner16-0363 ≤λ/4 @ 632.8nmDual Axis Protected Silver 60 (Optical) Silicon (Si) 0 to +50 33.9 x 20.0 x 36.3 (of mount. Galvos protrude ~17mm)±24 VDC ±10 Maximum: 10 1.85 (Case @ 50°C)
5mm Aperture, Protected Silver, Compact 506 Dual Axis Galvanometer Scanner16-0375 ≤λ/4 @ 632.8nmDual Axis Protected Silver 40 (Optical) Silicon (Si) 0 to +50 36.7 x 29.2 x 40.2 (of mount. Galvos protrude ~17mm)±24 VDC ±10 Maximum: 10 1.85 (Case @ 50°C)
10mm Aperture, Protected Silver, Compact 506 Dual Axis Galvanometer Scanner16-03810 ≤λ/4 @ 632.8nmDual Axis Protected Silver 40 (Optical) Silicon (Si) 0 to +50 44.0 x 33.0 x 47.8 (of mount. Galvos protrude ~17mm)±24 VDC ±10 Maximum: 10 1.85 (Case @ 50°C)


                                       技术数据

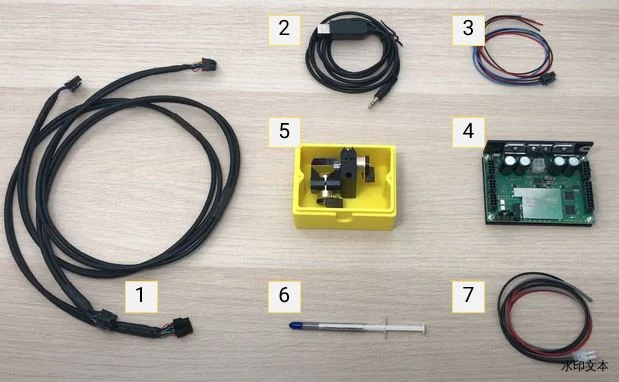

WHAT'S INCLUDED WITH YOUR SCANNERMAX SCANNER
Item NumberDescription
1Galvo to Servo Driver Connection Cable (1 with Single Axis Scanners, 2 with Dual Axis)
2Digital Input Cable for Servo Driver
3Analog Input Cable for Servo Driver

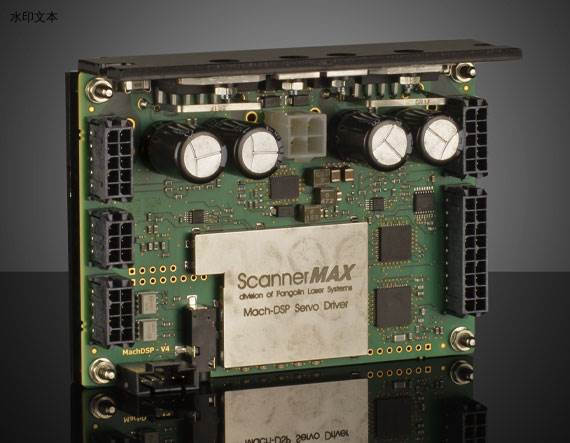

4Mach-DSP Servo Driver Board
5Galvanometer
6Thermal Paste
7Power Cable
