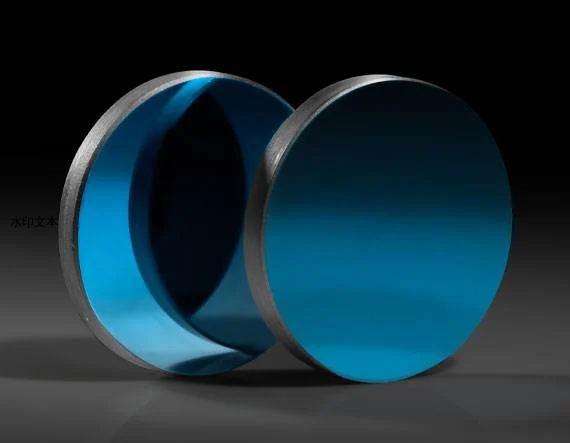

SCHOTT硫基底玻璃窗口片

SCHOTT硫基底玻璃窗口片

￥ 0.00
0.00


SCHOTT硫基底玻璃窗口片适用于广泛的红外应用，是锗基底的理想替代品。提供5种不同类型的玻璃，优化了在近红外至长波红外（NIR-LWIR）范围内的优异透射性能，这些窗口具有低dn/dt和色散，以及高色彩校正能力。低密度、低热膨胀系数和良好的化学抗性使它们成为低SWaP（尺寸、重量和功率）应用以及在温度变化剧烈的恶劣环境中的绝佳选择。SCHOTT硫基底玻璃窗口片的标准尺寸为直径25.4毫米，厚度3毫米。这些窗口片非常适合热成像、光谱学和传感应用。


  • SCHOTT IRG红外玻璃

  • 轻质设计，覆盖短波红外（SWIR）、中波红外（MWIR）和长波红外（LWIR）光谱的宽透射带

  • 锗基底的理想替代品

产品

标题产品编码倒角Dia. (mm)厚度 (mm)涂层热膨胀系数 CTE (10-6/°C)密度 (g/cm3)边缘折射率 (nd)基底表面平整度 (P-V)表面质量
Chalcogenide Glass Window, IRG22, 25.4mm Dia. 3mm Thick72-860Protective as needed 25.40 ± 0.13.00 ± 0.1Uncoated 12.5 x 10–6/K (20 - 100°C) 4.41 Polished 2.5971 @ 1μm 2.5104 @ 5μm 2.4968 @ 10μm SCHOTT IRG22 <5 λ P-V @ 632.8 60-40
Chalcogenide Glass Window, IRG24, 25.4mm Dia. 3mm Thick72-861Protective as needed 25.40 ± 0.13.00 ± 0.1Uncoated 20.0 x 10–6/K (20 - 100°C) 4.47 Polished 2.7249 @ 1μm 2.6192 @ 5μm 2.6090 @ 10μm SCHOTT IRG24 <5 λ P-V @ 632.8 60-40
Chalcogenide Glass Window, IRG25, 25.4mm Dia. 3mm Thick72-862Protective as needed 25.40 ± 0.13.00 ± 0.1Uncoated 14.0 x 10–6/K (20 - 100°C) 4.66 Polished 2.7284 @ 1μm 2.6183 @ 5μm 2.6030 @ 10μm SCHOTT IRG25 <5 λ P-V @ 632.8 60-40
Chalcogenide Glass Window, IRG26, 25.4mm Dia. 3mm Thick72-863Protective as needed 25.40 ± 0.13.00 ± 0.1Uncoated 21.4 x 10–6/K (20 - 100°C) 4.63 Polished 2.9316 @ 1μm 2.7909 @ 5μm 2.7781 @ 10μm SCHOTT IRG26 <5 λ P-V @ 632.8 60-40
Chalcogenide Glass Window, IRG27, 25.4mm Dia. 3mm Thick72-864Protective as needed 25.40 ± 0.13.00 ± 0.1Uncoated 22.5 x 10–6/K (20 - 100°C) 3.2 Polished 2.4841 @ 1μm 2.4129 @ 5μm 2.3842 @ 10μm SCHOTT IRG27 <5 λ P-V @ 632.8 60-40

产品概览

    • IRG22 – 在近红外波段提供卓越透射率化学式Ge33As12Se55

    • IRG24 – 在温度敏感的应用中提供较低热膨胀系数化学式Ge10As40Se50

    • IRG25 –在短波红外（SWIR）、中波红外（MWIR）和长波红外（LWIR）提供卓越透射率化学式Ge28Sb12Se60

    • IRG26 – 在 12.5um提供非凡的极低吸收的超宽透射带.不含锗设计化学式As40Se60

    • IRG27 – 集合了短波红外（SWIR）、中波红外（MWIR）波段的高透射率与低热膨胀系数不含锗设计化学式 As2S3
