InfiniTube™ 标准系列

InfiniTube™ 标准系列

￥ 0.00
0.00

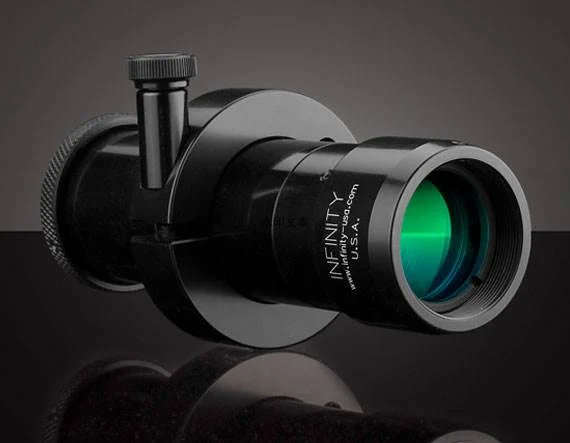

这种直列式组装单元用于将Mitutoyo或Achrovid™长工作距离物镜安装到C卡口相机上，产生普通视频镜头无法实现的放大倍数，如50倍放大倍数。InfiniTube™系统可以以各种方式配置。它可以单独使用（InfiniTube™标准#56-125），用于从背光或定向照明等其他来源提供照明的应用。


  • 最为畅销

  • 最大像面尺寸为2/3”

  • 可使用CS/C接口

  • 内调焦结构

  • 可使用常规照明或线形照明

  • 可与Acrovid™/Mitutoyo/Olympus/Nikon镜头配合使用（镜头独立销售）

  • 可选25mm滤光片夹持器（独立销售）


                                    产品

标题产品编码型号类型PMAG支架方式RoHS 2015
InfiniTube 标准内照明组件（10X+位置优化）54-590InfiniTube™ Standard 1X & Collector II Fixed Magnification Lens Objective Required C-Mount In-Line Illumination 符合标准

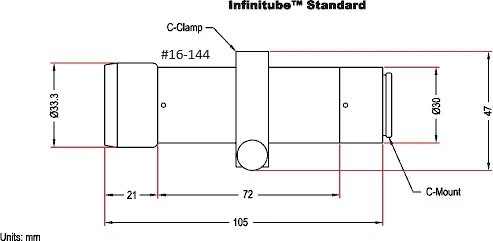

标准InfiniTube镜头（不带嵌入同轴照明附加模块）56-125InfiniTube™ Standard 1X Fixed Magnification Lens Objective Required C-Mount
符合标准
Infinitube带可调光圈的镜头65-607InfiniTube™ Standard 1X with Iris Diaphragm Fixed Magnification Lens Objective Required C-Mount
符合标准
Infinitube1.5X镜头65-608InfiniTube™ Standard 1.5X Fixed Magnification Lens Objective Required C-Mount
符合标准
Infinitube1.5X带可调光圈的镜头65-609InfiniTube™ Standard 1.5X with Iris Diaphragm Fixed Magnification Lens Objective Required C-Mount
符合标准
标准双端口镜头，Infinitube65-610InfiniTube™ Dual Port Fixed Magnification Lens Objective Required C-Mount
符合标准
标准直角镜头， Infinitube65-611InfiniTube™ Right Angle Fixed Magnification Lens Objective Required C-Mount Right Angle 符合标准
InfiniTube，用于Zeiss物镜58-538InfiniTube™ Z Lens Accessory
C-Mount
符合标准
标准InfiniTube镜头（带嵌入同轴照明附加模块，2x到10x经过优化）56-126Collector I Fixed Magnification Lens Objective Required

符合标准
标准InfiniTube镜头（带嵌入同轴照明附加模块，10x以上经过优化）56-191Collector II Fixed Magnification Lens Objective Required

符合标准


产品概览

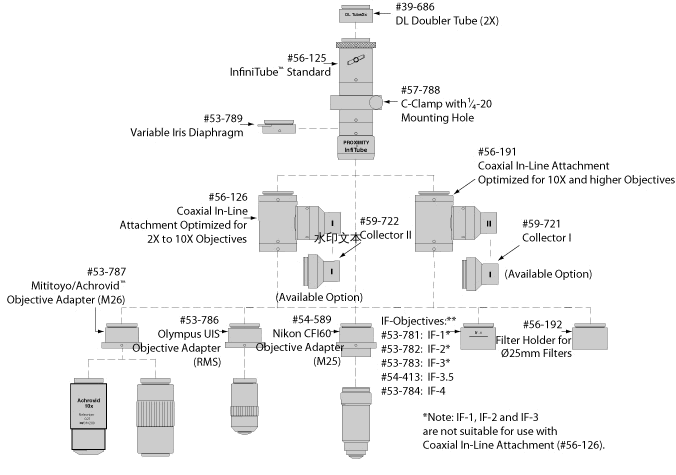

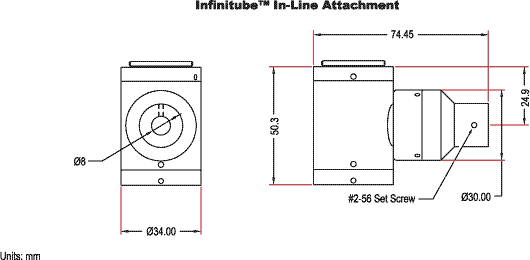

第一个直列附件（#56-126）专为高性能而设计，物镜的放大倍数为10倍或更低，不建议与更高放大倍数的物镜一起使用。第二个串联单元（#56-191）的设计目的是在10倍或更高的放大倍数下使用时提高效率，

但也可以用于所有放大倍数。还提供InfiniTube™直列组件（#54-590），由InfiniTube™

标准和更高放大倍数的直列附件组成。

此组件可用于所有放大倍数。可以在系统中添加一个连接到InfiniTube™本身的过滤器支

架，以引入直径为25mm的过滤器。这些透镜通常用于显微镜和晶片检查。

通过使用带准直光学元件的路径内分束器和侧端口照明管，在线组件（#54-590）提供平行于光轴（同轴）的入射照明。同轴照明需要一个可选的光纤照明器和一个直径为

¼英寸的光纤光导。


InfiniTube™的一个版本是专门为蔡司ICS校正物镜（#58-538，160mm管透镜设计）

设计的。该型号比标准型号短，具有颜色兼容校正功能，仅适用于蔡司ICS物镜。

需要RMS适配器（#53-786）将#58-538连接到蔡司EC Plan Neofluar®物镜。


需要RMS适配器（#53-786）将#58-538连接到蔡司ICS物镜。由于即使是最轻微的

振动也会影响InfiniTube™看到的小视场，我们建议在使用放大倍数超过10倍的物镜

时使用隔振设备。我们还建议在单独使用镜头时使用调焦机构（如齿条和小齿轮运

动支架#54-794）。安装夹（#57-788）包含在#54-590、#56-125和#58-538中。

请注意，不包括物镜、物镜适配器、光导和照明器。


                                                技术数据
