用于三丰(Mitutoyo)物镜的配件和适配器

用于三丰(Mitutoyo)物镜的配件和适配器

￥ 0.00
0.00

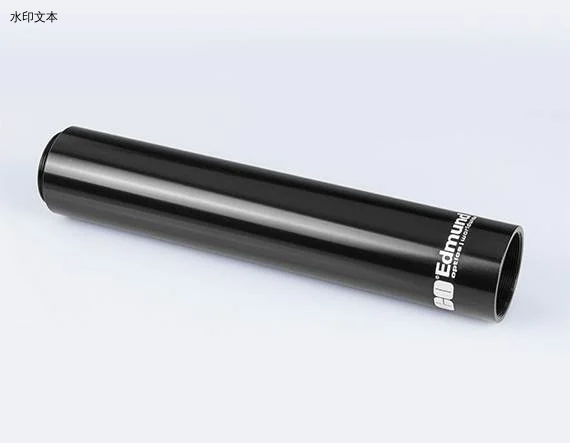

用于Mitutoyo物镜的TECHSPEC配件和适配器设计用于实现Mitutoyo物镜和管透镜与C接口相机和系统的轻松集成。C接口相机加长套管带有M26 x 36 TPI内螺纹和C接口外螺纹，可将物镜和管透镜轻松连接至任何C接口相机。加长套管的长度为152.5mm，这是使用MT-4或MT-40管透镜时在相机传感器上产生一聚焦图像的所需长度。


  • 相机加长套管支持与C接口相机的集成

  • 适配器可实现MT-1和MT-2管透镜的轻松集成

  • 与C接口或带RMS螺纹的组件连接


                                         产品

标题产品编码长度 (mm)安装螺纹类型兼容光学直径 (mm)延展长度 (mm)光学类型外径 (mm)
Mitutoyo转C-mount相机152.5mm长度延长管56-992152.50 1" x 32 TPI (Male), M26 x 36 TPI (Female) Objective Thread Adapter


30.00

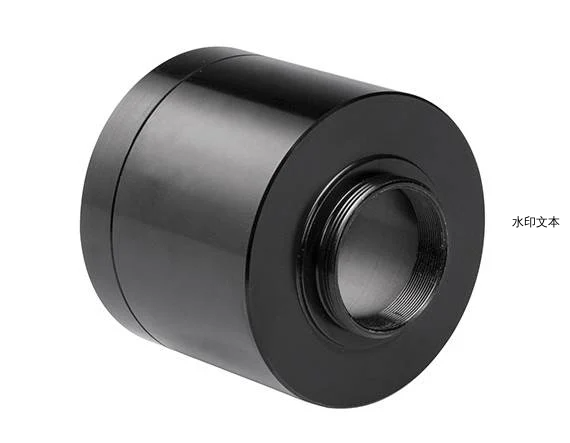

Mitutoyo MT-1/MT-2 转C-mount适配器58-32942.20 1" x 32 TPI (Male and Female) Objective Thread Adapter


50.00

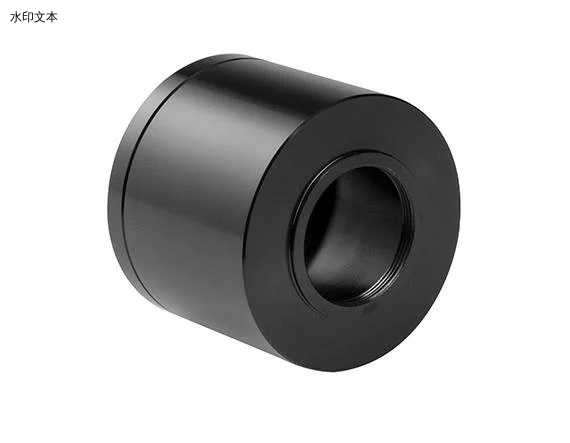

Mitutoyo MT-L/MT-L4 C接口转换器66-02740.40 1" x 32 TPI (Male and Female) Objective Thread Adapter


50.00

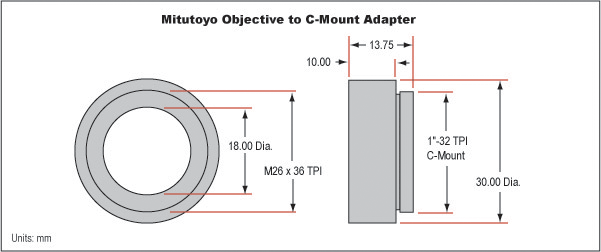

Mitutoyo转C-mount适配器，长度10mm55-74313.75


10.0 Objective 30.00
Mitutoyo滤光片夹持器56-99324.20 M26 x 36 TPI (Male and Female) Objective Accessory 25. 0 - 25.4

30.00
Mitutoyo转RMS适配器58-29614.00 0.7965" x 36 TPI (Male), M26 x 36 TPI (Female) Objective Thread Adapter


30.00

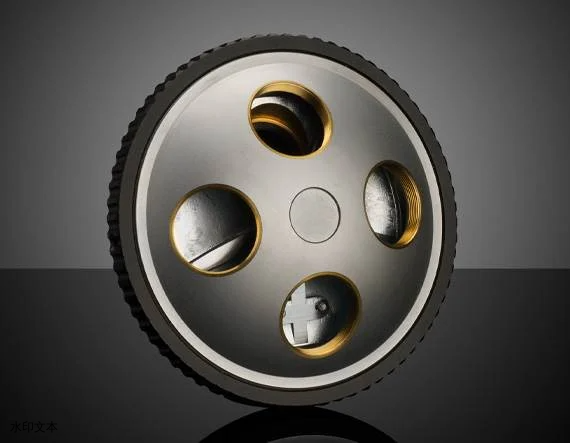

M26/C-Mount Turret19-534







产品概览

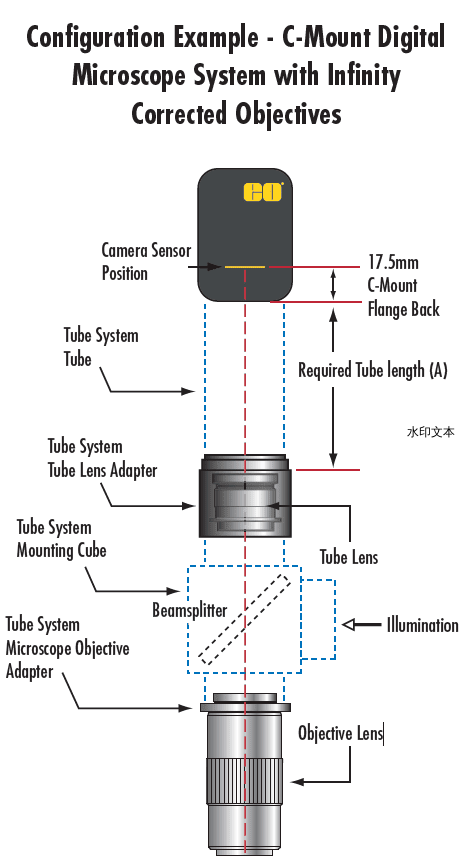

MT-1/MT-2和MT-L/MT-L4 C接口适配器都是带有外接和内接C接口螺纹的两件式装配。

适配器包围管透镜，以实现与C接口螺纹系统的轻松集成。滤光片、分光镜和其他光

学组件可集成于物镜和管透镜之间。用户可以在C接口适配器上使用10mm Mitutoyo

来将远场校正物镜连接至MT-1/MT-2和MT-L/MT-L4 C接口适配器或其他的C接口组件。

注意：配合使用Mitutoyo物镜和RMS组件时，只可使用设计用于相似共轭体的设备。

必须拆下四个内六角螺钉，将管镜头放在 Mitutoyo MT-1/MT-2 和 MT-L/MT-L4 C 接口

适配器内。
