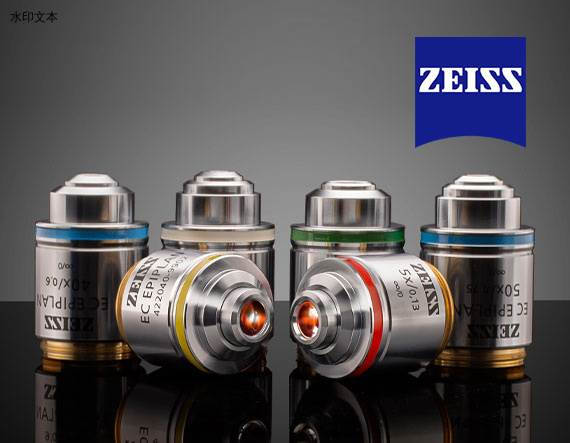

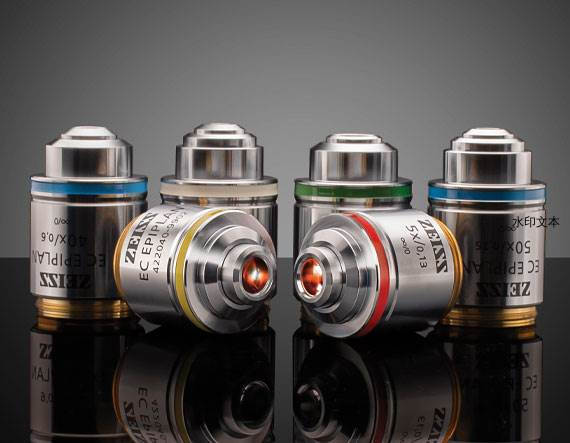

ZEISS EC Epiplan 无限远校正平场消色差物镜是一款具有出色的色彩校正和平坦视野的平场消色差物镜。。这些物镜专为满足 ISO19012-1:2013 的要求而设计，非常适用于材料显微镜应用。通过最大限度减少杂散光，这些物镜提高了系统对比度，因此非常适用于反射光明场应用。ZEISS EC Epiplan 无限远校正平场消色差物镜具有 23mm 的F.N，因此能实现大面积的放大。
非常适用于明场、荧光和微分干涉差应用
对比度更高
具有出众的色彩修正能力和视场平滑度
产品
| 标题 | 产品编码 | 盖玻片厚度 (mm) | FOV (mm) | FL (mm) | 型号 | 突出螺纹的长度 (mm) | 放大率 | 最大直径 (mm) | NA | 安装螺纹 | 兼容的管透镜 | 类型 |
| 5X ZEISS EC Epiplan Objective | 13-822 | N/A | 4.6 | 33.00 | 422030-9902-000 | 33.20 | 5X | 30 | 0.13 | M27 x 0.75 | Focal Length: 164.50mm | Microscope Objective |
| 10X ZEISS EC Epiplan Objective | 13-823 | N/A | 2.3 | 16.50 | 422040-9902-000 | 34.00 | 10X | 30 | 0.25 | M27 x 0.75 | Focal Length: 164.50mm | Microscope Objective |
| 20X ZEISS EC Epiplan Objective | 13-824 | N/A | 1.15 | 8.20 | 422050-9903-000 | 41.80 | 20X | 30 | 0.4 | M27 x 0.75 | Focal Length: 164.50mm | Microscope Objective |
| 40X ZEISS EC Epiplan Objective | 13-825 | N/A | 0.575 | 4.10 | 422060-9901-000 | 42.80 | 40X | 30 | 0.6 | M27 x 0.75 | Focal Length: 164.50mm | Microscope Objective |
| 50X ZEISS EC Epiplan Objective | 13-826 | N/A | 0.46 | 3.30 | 422070-9902-000 | 44.05 | 50X | 30 | 0.75 | M27 x 0.75 | Focal Length: 164.50mm | Microscope Objective |
| 100X ZEISS EC Epiplan Objective | 13-827 | N/A | 0.23 | 1.60 | 422090-9902-000 | 44.15 | 100X | 30 | 0.85 | M27 x 0.75 | Focal Length: 164.50mm | Microscope Objective |

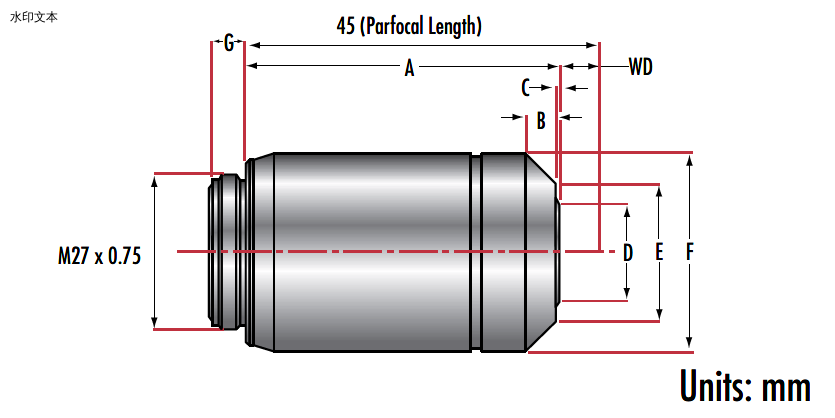

技术数据
| 尺寸 (mm) | |||||||||||
| 产品编码 | EC Epiplan | A | B | C | D | E | F | G | W.D. | PFL | 安装螺纹 |
| #13-822 | 5X | 33.20 | 2.10 | 6.00 | 11.6 | 22.5 | 30.0 | 3.9 | 11.80 | 45.00 | M27x0.75 |
| #13-823 | 10X | 34.00 | 2.10 | 6.80 | 11.6 | 22.5 | 30.0 | 3.9 | 11.00 | 45.00 | M27x0.75 |
| #13-824 | 20X | 41.80 | 7.40 | 3.80 | 12.6 | 22.5 | 30.0 | 3.9 | 3.20 | 45.00 | M27x0.75 |
| #13-825 | 40X | 42.80 | 9.40 | 2.80 | 9.1 | 14.5 | 30.0 | 3.9 | 2.20 | 45.00 | M27x0.75 |
| #13-826 | 50X | 44.05 | 8.10 | 5.35 | 9.0 | 22.5 | 30.0 | 3.9 | 1.00 | 45.00 | M27x0.75 |
| #13-827 | 100X | 44.15 | 8.10 | 5.45 | 9.0 | 22.5 | 30.0 | 3.9 | 0.87 | 45.00 | M27x0.75 |
