产品中心
Product center
UCf 物镜系列

UCf 物镜系列

￥ 0.00
0.00

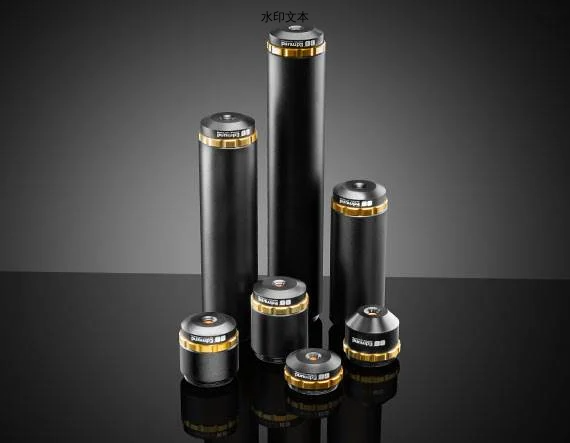

TECHSPEC® UCf 物镜系是爱特蒙特光学最小巧的物镜，同时也几乎是市场上同等工作距离、放大倍率和分辨率级别中最小的物镜。这些物镜设计为有限共轭，但能实现与远场校正物镜类似的成像性能，并且不需要辅助管透镜在传感器上生成图像。这些物镜设计为2X放大倍率，可通过增加更长的加长套管轻松配置为4X、5X、10X、15X和20X放大倍率。最短物镜长度为10.8mm，可提供2X放大倍率；最长物镜长度约为180mm，可提供20X放大倍率。TECHSPEC UCf 物镜基础光学元件为四款物镜采用两种不同的数字光圈和两种不同的聚焦长度，两种工作距离分别为9.9mm和11.4mm。


  • 最短且最紧凑的物镜

  • 可使用指定加长套管配置的放大倍率

  • 接近衍射极限的分辨率


                                                   产品

标题产品编码Horizontal FOV, 1/2" SensorHorizontal FOV, 2/3" SensorHorizontal FOV, 1.1" SensorFL (mm)长度 (mm)放大率最大直径 (mm)Max. Sensor Format支架NA安装螺纹
超紧凑物镜 2倍/孔径数0.1536-2784.4
7.04 8.00 10.80 2X 29.0 1.1" C-Mount 0.15 C-Mount
超紧凑物镜 2倍/孔径数0.1336-2804.4
7.04 10.00 21.20 2X 29.0 1.1" C-Mount 0.13 C-Mount
4X, 0.17 NA, UCf Objective26-686
2.2 3.52 8.00 30.91 4X 29 1.1"
0.17 C-Mount
5X, 0.17 NA, UCf Objective26-687
1.76 2.816 8.00 38.88 5X 29 1.1"
0.17 C-Mount
10X, 0.18 NA, UCf Objective26-688
0.88 1.408 8.00 78.75 10X 29 1.1"
0.18 C-Mount
15X, 0.19 NA, UCf Objective26-689
0.58 0.938 8.00 118.63 15X 29 1.1"
0.19 C-Mount
20X, 0.19 NA, UCf Objective26-690
0.44 0.704 8.00 158.51 20X 29 1.1"
0.19 C-Mount
