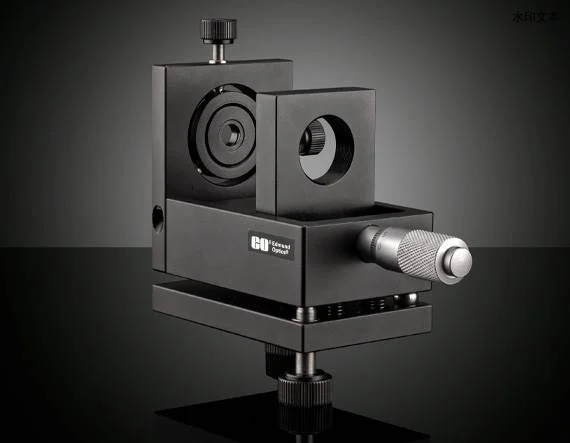

空间滤波器运动组件

空间滤波器运动组件

￥ 0.00
0.00

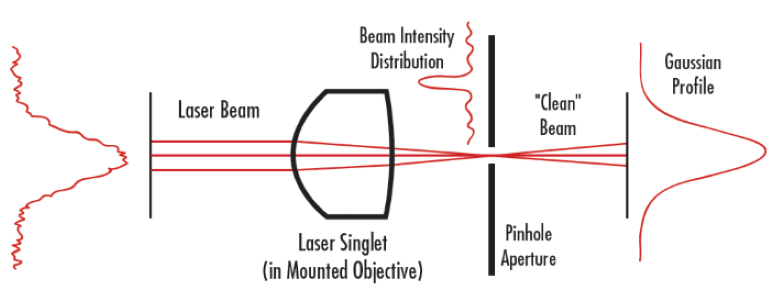

我们的精度开放式空间的过滤机制，采用了球轴承，弹簧加载双不锈钢铁路微米驱动器的目标运动。针孔挂载接受来自我们的针孔和狭缝线标准的⅜"（9.5毫米）光盘并通过两个罚款翼形是XY可调。这整个组件被安装在万向节倾斜表XY两轴由两个罚款翼形调整。¼-20水龙头孔一个框架平台的基础上，允许易于安装的职位或其他定位设备。空间过滤器应用笔记将帮助您选择适当的激光应用组件。


  • 可调整 X-Y 方向

  • 预先安装在万向倾斜台上

  • 开放式设计


                                     产品

标题产品编码构造 支架安装螺纹行程 (mm)孔径 (mm)精度 (μm)导杆螺纹 RoHSCertificate of Conformance
空间滤波器运动组件39-976Black Anodized Aluminum 36 TPI 55° Whitworth (DIN Objective) ¼-20 Pinhole: ±3 in X-Axis and Y-Axis   Objective: 19 in Z-Axis 9.5 2.5 in Z-Axis 50.8 TPI in X-Axis and Y-Axis 不符合标准浏览


                                         技术数据

Pinhole Diameter (μm)
Input Beam Diameter (mm)Magnification/Focal Length of Objective Lens (mm)
4X/31.0410X/17.13
0.9635μm20μm
0.8150μm25μm
0.7550μm25μm
0.7050μm25μm
0.6850μm25μm
0.6350μm35μm
0.4850μm35μm
