带封装的消色差透镜

带封装的消色差透镜

￥ 0.00
0.00

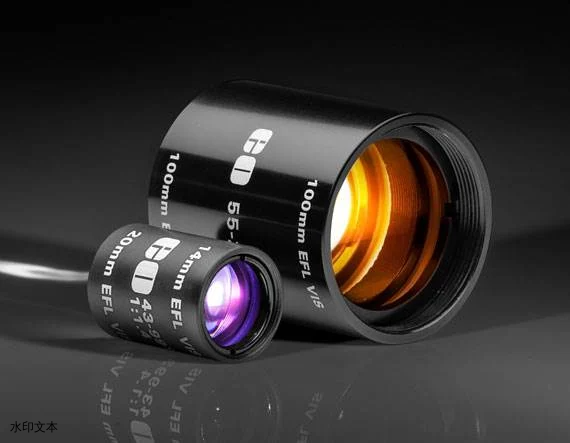

TECHSPEC® 带封装消色差成对套件将备受青睐的TECHSPEC® 消色差透镜合并到中继及投影应用所用的常见配置中。每个透镜组都封装在细长的铝制外框内，每组都随时可以结合OEM的应用，无需移动单个光学元件。15.0mm的成对套件可利用 螺旋镜筒配件连接C接口元件。此外，TECHSPEC® 带封装消色差成对套件都已精确定位，以实现最佳性能。所有 15.0mm 和 30.0mm 透镜均带有增透镀膜。低 f/# 的成对套件可能不是成像应用的理想选择，需要视具体性能要求而定。可在空管中加入柱面透镜以产生光线或光片。


  • 15mm 和 30mm 直径选项

  • AR 镀膜镜片

                               产品

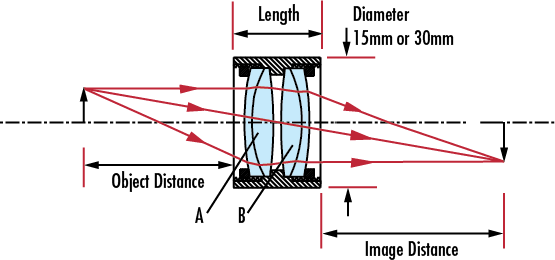

标题产品编码CA (mm)中心空气隙 (mm)基底表面质量工作 f/#涂层涂层规格EFL A (mm)EFL B (mm)防护罩直径 (mm)防护罩长度 (mm)支架上的透镜边缘间距 (mm)

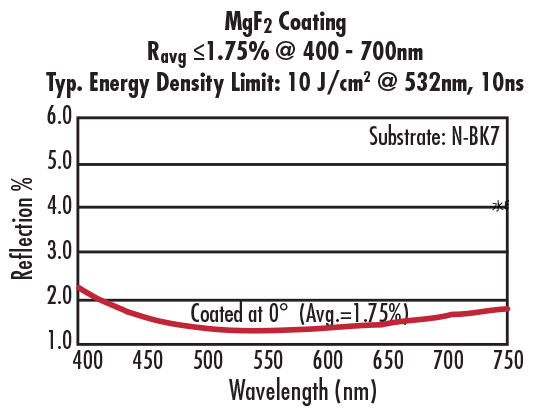

直径15mm，放大率1：1，14mm and 14mm EFL消色差透镜组（带镜43-9929.5 0.92 N-BAF10 / N-SF5 / N-BAF10 / N-SF5 40-20 f/1.34 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 14.00 14.00 15 +0.0/-0.1021 ±0.24
直径15mm，放大率1：1.43，14mm and 20mm EFL消色差透镜组43-9939.5 1.33 N-BAF10 / N-SF5 / S-BAH11 / N-SF10 40-20 f/1.98 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 14.00 20.00 15 +0.0/-0.1021 ±0.24
直径15mm，放大率1：1.78，14mm and 25mm EFL消色差透镜组43-9949.5 1.56 N-BAF10 / N-SF5 / N-BAF10 / N-SF10 40-20 f/2.45 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 14.00 25.00 15 +0.0/-0.1021 ±0.24
直径15mm，放大率1：2.14，14mm and 30mm EFL消色差透镜组43-9959.5 1.48 N-BAF10 / N-SF5 / N-SSK8 / N-SF10 40-20 f/2.88 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 14.00 30.00 15 +0.0/-0.1021 ±0.24
1:1 （20mm/20mm焦距消色差镜），15mm消色差组件55-2709.5 1.75 S-BAH11 / N-SF10 / S-BAH11 / N-SF10 40-20 f/2.08 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 20.00 20.00 15 +0.0/-0.1021 ±0.24
直径15mm，放大率1：1.25，20mm and 25mm EFL消色差透镜组43-9969.5 1.97 S-BAH11 / N-SF10 / N-BAF10 / N-SF10 40-20 f/2.62 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 20.00 25.00 15 +0.0/-0.1021 ±0.24
直径15mm，放大率1：1.5，20mm and 30mm EFL消色差透镜组（43-9979.5 1.90 S-BAH11 / N-SF10 / N-SSK8 / N-SF10 40-20 f/3.13 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 20.00 30.00 15 +0.0/-0.1021 ±0.24
1:1 （25mm/25mm焦距消色差镜），15mm消色差组件55-2719.5 2.20 N-BAF10 / N-SF10 / N-BAF10 / N-SF10 40-20 f/2.63 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 25.00 25.00 15 +0.0/-0.1021 ±0.24
直径15mm，放大率1：1.2，25mm and 30mm EFL消色差透镜组（43-9989.5 2.12 N-BAF10 / N-SF10 / N-SSK8 / N-SF10 40-20 f/3.15 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 25.00 30.00 15 +0.0/-0.1021 ±0.24
1:1.4 （25mm/35mm焦距消色差镜），15mm消色差组件55-2739.5 2.43 N-BAF10 / N-SF10 / N-SK11 / N-SF5 40-20 f/3.71 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 25.00 35.00 15 +0.0/-0.1021 ±0.24
直径15mm，放大率1：1，30mm and 30mm EFL消色差透镜组（带镜43-9999.5 2.05 N-SSK8 / N-SF10 / N-SSK8 / N-SF10 40-20 f/3.15 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 30.00 30.00 15 +0.0/-0.1021 ±0.24
1:1.33 （30mm/40mm焦距消色差镜），15mm消色差组件55-2749.5 2.40 N-SSK8 / N-SF10 / N-BK7 / N-SF5 40-20 f/4.24 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 30.00 40.00 15 +0.0/-0.1021 ±0.24
1:1 放大倍率， 40mm and 40mm有效焦距， 15mm 直径消色差透46-0009.5 2.76 N-BK7 / N-SF5 / N-BK7 / N-SF5 40-20 f/4.22 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 40.00 40.00 15 +0.0/-0.1021 ±0.24
1:1.25 （40mm/50mm焦距消色差镜），15mm消色差组件55-2759.5 2.89 N-BK7 / N-SF5 / N-BK7 / N-SF5 40-20 f/5.28 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 40.00 50.00 15 +0.0/-0.1021 ±0.24
1:1.5 放大倍率， 40mm and 60mm有效焦距， 15mm 直径消色46-0019.5 2.97 N-BK7 / N-SF5 / N-BK7 / N-SF5 40-20 f/6.34 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 40.00 60.00 15 +0.0/-0.1021 ±0.24
1:1 （50mm/50mm焦距消色差镜），15mm消色差组件55-2729.5 3.01 N-BK7 / N-SF5 / N-BK7 / N-SF5 40-20 f/5.27 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 50.00 50.00 15 +0.0/-0.1021 ±0.24
1:1 放大倍率， 30mm and 30mm有效焦距， 30mm 直径消色差透46-00222.0 0.54 N-BAF10 / N-SF10 / N-BAF10 / N-SF10 40-20 f/1.28 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 30.00 30.00 30 +0.0/-0.1034 ±0.28
1:1.33 放大倍率， 30mm and 40mm有效焦距， 30mm 直径消46-00322.0 1.57 N-BAF10 / N-SF10 / S-BAH11 / N-SF10 40-20 f/1.74 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 30.00 40.00 30 +0.0/-0.1034 ±0.28
1:1.67 放大倍率， 30mm and 50mm有效焦距， 30mm 直径消46-00422.0 2.12 N-BAF10 / N-SF10 / N-BAF10 / N-SF10 40-20 f/2.16 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 30.00 50.00 30 +0.0/-0.1034 ±0.28
1:2.50 放大倍率， 30mm and 75mm有效焦距， 30mm 直径消46-00522.0 2.69 N-BAF10 / N-SF10 / N-BK7 / N-SF5 40-20 f/3.15 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 30.00 75.00 30 +0.0/-0.1034 ±0.28
1:3.3 放大倍率， 30mm and 100mm有效焦距， 30mm 直径消46-00622.0 3.09 N-BAF10 / N-SF10 / N-BK7 / N-SF5 40-20 f/4.09 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 30.00 100.00 30 +0.0/-0.1034 ±0.28
1:1 放大倍率， 40mm and 40mm有效焦距， 30mm 直径消色差透46-00722.0 2.59 S-BAH11 / N-SF10 / S-BAH11 / N-SF10 40-20 f/1.80 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 40.00 40.00 30 +0.0/-0.1034 ±0.28
1:1.25 放大倍率， 40mm and 50mm有效焦距， 30mm 直径消46-00822.0 3.14 S-BAH11 / N-SF10 / N-BAF10 / N-SF10 40-20 f/2.26 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 40.00 50.00 30 +0.0/-0.1034 ±0.28
1:1.88 放大倍率， 40mm and 75mm有效焦距， 30mm 直径消46-00922.0 3.72 S-BAH11 / N-SF10 / N-BK7 / N-SF5 40-20 f/3.39 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 40.00 75.00 30 +0.0/-0.1034 ±0.28
1:2.5 放大倍率， 40mm and 100mm有效焦距， 30mm 直径消46-01022.0 4.11 S-BAH11 / N-SF10 / N-BK7 / N-SF5 40-20 f/4.51 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 40.00 100.00 30 +0.0/-0.1034 ±0.28
1:1 放大倍率， 50mm and 50mm有效焦距， 30mm 直径消色差透46-01122.0 3.70 N-BAF10 / N-SF10 / N-BAF10 / N-SF10 40-20 f/2.26 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 50.00 50.00 30 +0.0/-0.1034 ±0.28
1:1.5 放大倍率， 50mm and 75mm有效焦距， 30mm 直径消色46-01222.0 4.27 N-BAF10 / N-SF10 / N-BK7 / N-SF5 40-20 f/3.40 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 50.00 75.00 30 +0.0/-0.1034 ±0.28
1:1 （60mm/60mm焦距消色差镜），30mm消色差组件55-27622.0 3.32 N-SSK8 / N-SF10 / N-SSK8 / N-SF10 40-20 f/2.70 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 60.00 60.00 30 +0.0/-0.1034 ±0.28
1:1.25 （60mm/75mm焦距消色差镜），30mm消色差组件55-27922.0 4.08 N-SSK8 / N-SF10 / N-BK7 / N-SF5 40-20 f/3.41 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 60.00 75.00 30 +0.0/-0.1034 ±0.28
1:1 （75mm/75mm焦距消色差镜），30mm消色差组件55-27722.0 4.85 N-BK7 / N-SF5 / N-BK7 / N-SF5 40-20 f/3.41 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 75.00 75.00 30 +0.0/-0.1034 ±0.28
1:1.3 （75mm/100mm焦距消色差镜），30mm消色差组件55-28022.0 5.24 N-BK7 / N-SF5 / N-BK7 / N-SF5 40-20 f/4.55 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 75.00 100.00 30 +0.0/-0.1034 ±0.28
1:1 （100mm/100mm焦距消色差镜），30mm消色差组件55-27822.0 5.63 N-BK7 / N-SF5 / N-BK7 / N-SF5 40-20 f/4.55 MgF2 (400-700nm) Ravg ≤1.75% @ 400 - 700nm 100.00 100.00 30 +0.0/-0.1034 ±0.28



                              技术数据
