PlatinumTL™远心镜头

PlatinumTL™远心镜头

￥ 0.00
0.00

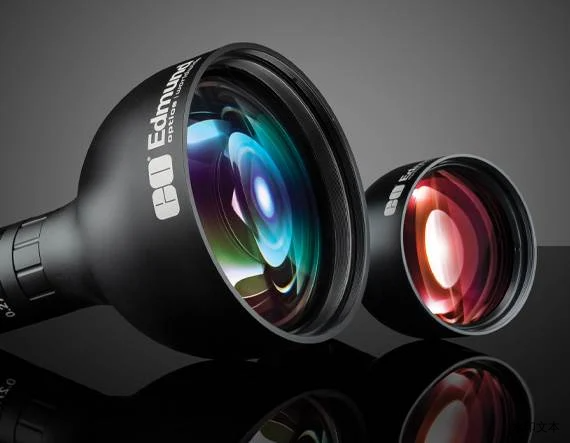

TECHSPEC® PlatinumTL™远心镜头适用于半导体和电子器件检测，测量和计量应用。 这款远心镜头拥有工业界最低的f /＃，高光通量，小于0.1°的远心度和小于0.1％的畸变。 镜头最大可适配对角长度为28.7mm的传感器，与柯达4MP 1.3”传感器和其他更大幅面的传感器（7μm像素，4k线扫描相机）兼容。 TECHSPEC® PlatinumTL™远心镜头拥有无与伦比的对比度，具备最高的图像质量和测量精度。 这款镜头非常适用于高振动环境，可选嵌入式固定螺钉，用于永久固定光圈。


  • 远心度<0.1°

  • 高对比度，在整个传感器场上为72 lp/mm

  • 高光通量，f/6设计

  • 双面远心设计


                                   产品


标题产品编码视场, 28.7mm 传感器虹膜选项长度 (mm)Horizontal FOV, 1/2" SensorHorizontal FOV, 2/3" Sensor滤光片螺纹最大直径 (mm)重量 (g)Horizontal FOV, 1" Sensor最大像圈 (mm)
0.28X 高分辨率500万像素远心镜头62-933
Variable 203.80 22.9mm 31.8mm M58 x 0.75 (Female) 60.5 736
11.00
0.28X 大画幅远心镜头 F-Mount62-922102.5mm Variable 167.60 22.9mm 31.8mm M132 x 0.75 (Female) 138.6 736 45.7mm 28.70
0.28X 大画幅远心镜头 M42x1.0（6.56mm）62-923102.5mm Variable 208.50 22.9mm 31.8mm M132 x 0.75 (Female) 138.6 736 45.7mm 28.70
0.28X 大画幅远心镜头 M42x1.0（19.53mm）62-924102.5mm Variable 195.50 22.9mm 31.8mm M132 x 0.75 (Female) 138.6 736 45.7mm 28.70
0.28X, 28.7mm TFL-Mount PlatinumTL™ Telecentric Lens16-748102.5mm Variable 196.12 22.9mm 31.8mm M132 x 0.75 (Female) 138.6
45.7mm 28.70
0.5X 高分辨率500万像素远心镜头62-932
Variable 174.90 12.8mm 17.7mm M46 x 0.75 (Female) 50.0 432
11.00
0.5X 大画幅远心镜头 F-Mount62-91257.4mm Variable 143.00 12.8mm 17.70mm M86 x 1.00 (Female) 90.0 1024 25.6mm 28.70
0.5X 大画幅远心镜头 M42x1.0（6.56mm）62-91357.4mm Variable 184.00 12.8mm 17.70mm M86 x 1.00 (Female) 90.0 1096 25.6mm 28.70
0.5X 大画幅远心镜头 M42x1.0（19.53mm）62-91457.4mm Variable 171.10 12.8mm 17.70mm M86 x 1.00 (Female) 90.0 986 25.6mm 28.70
0.5X, 28.7mm TFL-Mount PlatinumTL™ Telecentric Lens16-74957.4mm Variable 172.33 12.8mm 17.70mm M86 x 1.00 (Female) 90.0
25.6mm 28.70
0.9X 大画幅远心镜头 F-Mount62-90231.9mm Variable 170.80 7.1mm 9.8mm M62 x 0.75 (Female) 65.0 786 14.2mm 17.60
0.9X 大画幅远心镜头 M42x1.0（6.56mm）62-90331.9mm Variable 210.70 7.1mm 9.8mm M62 x 0.75 (Female) 65.0 400 14.2mm 28.70
0.9X 大画幅远心镜头 M42x1.0（19.53mm）62-90431.9mm Variable 197.80 7.1mm 9.8mm M62 x 0.75 (Female) 65.0 400 14.2mm 28.70
0.9X, 28.7mm TFL-Mount PlatinumTL™ Telecentric Lens16-75031.9mm Variable 198.78 7.1mm 9.8mm M62 x 0.75 (Female) 65.0
14.2mm 28.70
1.7x高分辨率五百万像素远心镜头63-232
Variable 189.50 3.7mm 5.2mm M58 x 0.75 (Female) 60.0 746
11.00


                                技术数据

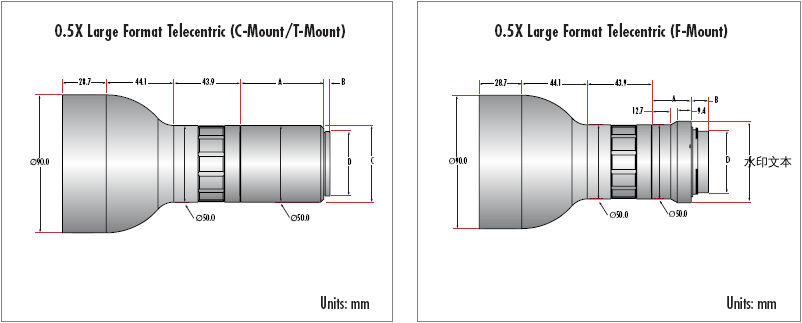

DescriptionStock No.FlangeLength (A)Front Diameter (B)Back Diameter (C)
0.28XC-Mount#62-93317.5mm230.8mm60.5mm33.5mm
0.5XC-Mount#62-93217.5mm174.9mm50mm33.5mm
1.7XC-Mount#63-23217.5mm189.5mm60mm46mm
0.28XF-Mount#62-92246.5mm167.6mm138.6mm55mm
M42 x 1.0#62-9236.56mm208.5mm138.6mm50mm
M42 x 1.0#62-92419.53mm195.5mm138.6mm50mm
0.5XF-Mount#62-91246.5mm143mm90mm55mm
M42 x 1.0#62-9136.56mm184mm90mm50mm
M42 x 1.0#62-91419.53mm171.1mm90mm50mm
0.9XF-Mount#62-90246.5mm170.8mm65mm55mm
M42 x 1.0#62-9036.56mm210.7mm65mm53mm
M42 x 1.0#62-90419.53mm197.8mm65mm53mm
