USAF 1951 分辨率测试板

USAF 1951 分辨率测试板

￥ 0.00
0.00

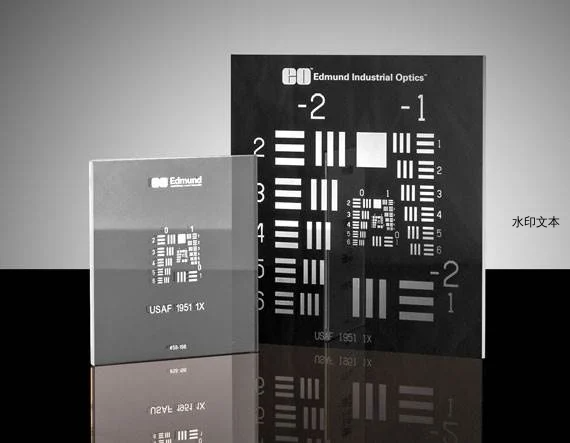

USAF 1951分辨率测试板有正片（透明背景上的铬图案）和负片（铬背景上的透明图案）两种形式。我们建议将正片图案用于显微镜和放大镜的成像效果测试。负片图案适用于准直仪和其他照明测试设备。USAF 1951分辨率测试板是盒装的，包括分辨率值对照表。测试板符合 MIL-S-150A。


  • 玻璃上的负片与正片图案

  • 提供两种尺寸

  • 每片都有外盒包装，包括分辨率值对照表

  • 提供高分辨率测试板（最高645 lp/mm）

                           产品

标题产品编码涂层基底光密度 OD（平均）分辨率尺寸（英寸）表面质量厚度 (mm)类型边缘平滑度 (mm)
2"X2"正的，USAF 1951分辨率板38-257Vacuum-Deposited Durable Chromium Float Glass ≥3.0 Minimum: Group 0, Element 1   Maximum: Group 7, Element 6 2 x 2 20-10 1.50 Positive Target Beveled ≤0.00254
2"X2"负的，USAF1951分辨率板38-256Vacuum-Deposited Durable Chromium Float Glass ≥3.0 Minimum: Group 0, Element 1   Maximum: Group 7, Element 6 2 x 2 20-10 1.50 Negative Target Beveled ≤0.00254
USAF 1951 高分辨率版 分辨率测试目标板，2x2英寸，正片58-198Vacuum-Deposited Durable Chromium Float Glass ≥3.0 Minimum: Group 0, Element 1   Maximum: Group 9, Element 3 2 x 2 ±0.0420-10 1.50 ±0.05Positive Target Beveled ≤0.00254
USAF 1951 分辨率测试目标板，高分辨率版，2x2英寸，负片55-622Vacuum-Deposited Durable Chromium Float Glass ≥3.0 Minimum: Group 0, Element 1   Maximum: Group 9, Element 3 2 x 2 ±0.0420-10 1.50 Negative Target Beveled ≤0.00254
3”X3“正USAF1951分辨率版36-275Vacuum-Deposited Durable Chromium Float Glass ≥3.0 Minimum: Group -2, Element 1   Maximum: Group 7, Element 6 3 x 3 20-10 1.50 Positive Target Beveled ≤0.00254
3“X3”负USAF1951分辨率板36-408Vacuum-Deposited Durable Chromium Float Glass ≥3.0 Minimum: Group -2, Element 1   Maximum: Group 7, Element 6 3 x 3 20-10 1.50 Negative Target Beveled ≤0.00254
3" x 3" 正板， USAF1951 高分辨率板64-862Vacuum Deposited Durable Chromium Float Glass ≥3.0 Minimum: Group -2, Element 1 Maximum: Group 9, Element 3 3 x 3 20-10 1.50 ±0.05Positive Target Beveled ≤0.00254
3" x 3" 负板， USAF 1951 高分辨率板64-863Vacuum Deposited Durable Chromium Float Glass ≥3.0 Minimum: Group -2, Element 1 Maximum: Group 9, Element 3 3 x 3 20-10 1.50 Negative Target Beveled ≤0.00254
