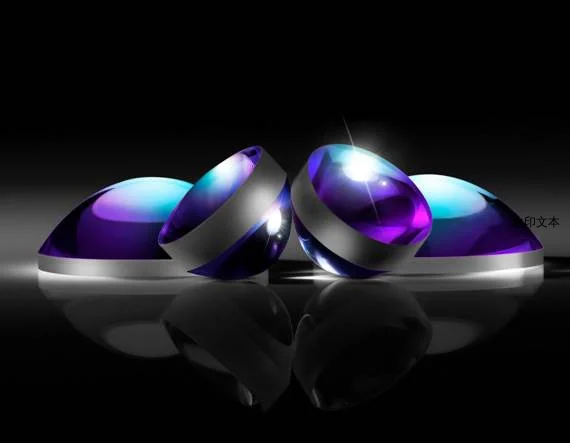

氟化钙(CaF2) 非球面透镜

氟化钙(CaF2) 非球面透镜

￥ 0.00
0.00


TECHSPEC® 氟化钙 (CaF2) 非球面透镜在紫外 (UV) 到红外 (IR), 的波长范围 （涵盖 200nm 到7μm） 内具有高透射率。凭借氟化钙很低的折射率，可以在无增透膜的情况下，对这些经金刚石车削处理的非球面透镜进行集成，以实现最小的菲涅尔反射损失。与其他氟化物基片相比，氟化钙还具有很低的溶解度与超高的硬度，因此这些非球面透镜可在恶劣环境中使用。TECHSPEC 氟化钙(CaF2) 非球面透镜提供两种设计，一种适用于 Nd:YAG、准分子激光以及设计波长为 266nm 的其他 UV 应用，另一种适用于光谱、中波 IR (MWIR) 热成像以及设计波长为 4μm 的其他 IR 应用。


  • 提供 266nm 或 4μm 的设计波长选项

  • 在 200nm 到 7μm 范围内具有高透射率

  • 经金刚石车削处理，具有很高的表面精度

  • 真空 UV 级 CaF2 基片


                           产品

标题产品编码Dia. (mm)EFL (mm)NABFL (mm)基底Aspheric DWL (nm)Asphere Figure Error涂层中心偏（弧分）表面质量
25mm Dia. x 20mm FL, Uncoated, 266nm DWL, CaF2 Aspheric Lens13-46225.00 +0.00/-0.1020.00 @ 266nm0.63 10.97 Calcium Fluoride (CaF2) Vacuum UV Grade 266 λ/6 Uncoated <1 60-40
25mm Dia. x 25mm FL, Uncoated, 266nm DWL, CaF2 Aspheric Lens13-46325.00 +0.00/-0.1025.00 @ 266nm0.50 18.78 Calcium Fluoride (CaF2) Vacuum UV Grade 266 λ/6 Uncoated <1 60-40
25mm Dia. x 50mm FL, Uncoated, 266nm DWL, CaF2 Aspheric Lens13-46425.00 +0.00/-0.1050.00 @ 266nm0.25 46.26 Calcium Fluoride (CaF2) Vacuum UV Grade 266 λ/6 Uncoated <1 60-40
25mm Dia. x 20mm FL, Uncoated, 4μm DWL, CaF2 Aspheric Lens13-46525.00 +0.00/-0.1020.00 @ 4000nm0.63 10.89 Calcium Fluoride (CaF2) Vacuum UV Grade 4000 λ/6 Uncoated <1 60-40
25mm Dia. x 25mm FL, Uncoated, 4μm DWL, CaF2 Aspheric Lens13-46625.00 +0.00/-0.1025.00 @ 4000nm0.50 18.37 Calcium Fluoride (CaF2) Vacuum UV Grade 4000 λ/6 Uncoated <1 60-40
25mm Dia. x 50mm FL, Uncoated, 4μm DWL, CaF2 Aspheric Lens13-46725.00 +0.00/-0.1050.00 @ 4000nm0.25 46.26 Calcium Fluoride (CaF2) Vacuum UV Grade 4000 λ/6 Uncoated <1 60-40
