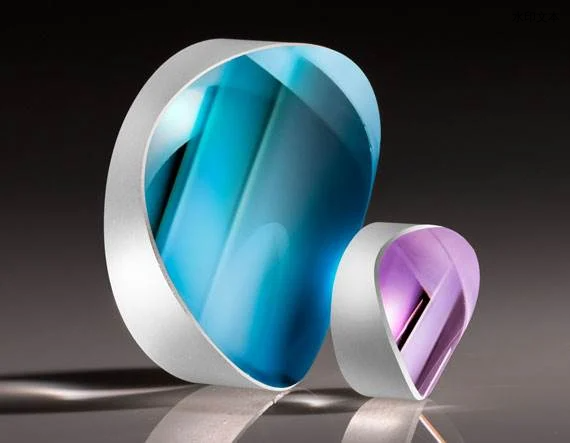

非球面柱面透镜

非球面柱面透镜

￥ 0.00
0.00


TECHSPEC® 非球面柱面透镜与非球面透镜的相似之处，在于它们都能够在同一个维度上提供衍射极限的聚焦性能。TECHSPEC® 非球面柱面透镜通过在聚焦轴上降低球差，是构建较小轮廓厚度的理想选择。相较于标准的柱面透镜，TECHSPEC® 非球面柱面透镜也能大幅降低单色光源的光束尺寸，从而提供清晰、较小的轮廓厚度。


  • 提供衍射极限的设计

  • 适用于构建单色光源的较小轮廓厚度

  • 将光聚焦在同一个维度上

                           产品

标题产品编码Dia. (mm)EFL (mm)基底有效焦距/有效孔径直径比NA涂层类型波长范围 (nm)BFL (mm)CT (mm)
12.5mm Dia x 10mm FL 未镀膜，柱面镜86-03012.50 +0.0/-0.110.00 N-SF5 0.8 0.63 Uncoated Acylinder Lens 380 - 2500 6.4 6.00

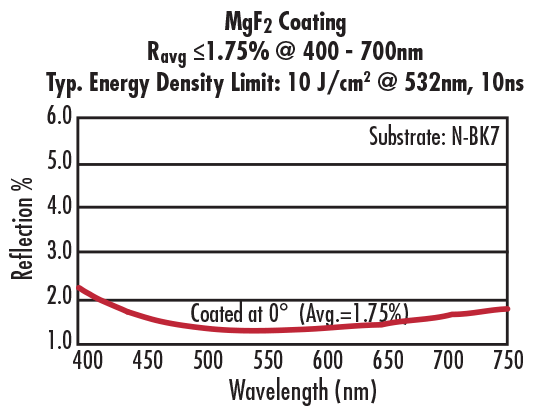

12.5mm Dia x 10mm FL MgF2 镀膜，柱面镜86-03412.50 +0.0/-0.110.00 N-SF5 0.8 0.63 MgF2 (400-700nm) Acylinder Lens 400 - 700 6.4 6.00
12.5mm Dia x 12.5mm FL未镀膜，柱面镜86-03112.50 +0.0/-0.112.50 N-SF5 1.00 0.50 Uncoated Acylinder Lens 380 - 2500 9.2 5.50
12.5mm Dia x 12.5mm FL MgF2 镀膜，柱面镜86-03512.50 +0.0/-0.112.50 N-SF5 1.00 0.50 MgF2 (400-700nm) Acylinder Lens 400 - 700 9.2 5.50
25mm Dia x 20mm FL 未镀膜，柱面镜86-03225.00 +0.0/-0.120.00 N-SF5 0.8 0.63 Uncoated Acylinder Lens 380 - 2500 14.6 9.00
25mm Dia x 20mm FL MgF2 镀膜，柱面镜86-03625.00 +0.0/-0.120.00 N-SF5 0.8 0.63 MgF2 (400-700nm) Acylinder Lens 400 - 700 14.6 9.00
25mm Dia x 25mm FL 未镀膜，柱面镜86-03325.00 +0.0/-0.125.00 N-SF5 1.00 0.50 Uncoated Acylinder Lens 380 - 2500 20.2 8.00
25mm Dia x 25mm FL MgF2 镀膜，柱面镜86-03725.00 +0.0/-0.125.00 N-SF5 1.00 0.50 MgF2 (400-700nm) Acylinder Lens 400 - 700 20.2 8.00


                                技术数据
