旋转调整架

旋转调整架

￥ 0.00
0.00


TECHSPEC® 旋转调整架可在定位光学元件时提供精密的控制。这些调整架运用100 TPI的调节螺钉来提供精密的运动控制，其翻转/倾斜范围是±5弧分。通过定制设计的光学元件和Teflon圈组件，可以实现光学装置360°连续旋转。TECHSPEC® 旋转调整架 安装有挡圈，以便使压力均匀分布在光学装置的一周。这些元件适用于直径为25.4mm和12.7mm的光学元件，能为柱面透镜或偏振片光学元件提供方便的固定方式。


  • 光学装置360°连续旋转

  • 中心线高度为25.4mm

  • 刻度为5°

                          产品

标题产品编码类型光学类型兼容光学大小 (mm)调节螺丝数目CA (mm)行程 (mm)粗旋度 (°) 构造 角度公差 (°) 微倾斜角度 (°) 微翻转角度 (°) 每1°旋钮旋度灵敏度（弧秒）
直径12.7mm光学镜片调整架，2个调节螺丝36-637Adjustable - Rotary & Tip-Tilt Circular 12.5 - 12.7 2 10.0 No Z-Axis Translation 360 Aluminum plates, stainless steel screws, and brass thread bushings 0.4 per 0.25mm turn±5 ±5 4
直径25.4mm光学镜片调整架，2个调节螺丝36-635Adjustable - Rotary & Tip-Tilt Circular 25.0 - 25.4 2 22.0 No Z-Axis Translation 360 Aluminum plates, stainless steel screws, and brass thread bushings 0.4 per 0.25mm turn±5 ±5 4

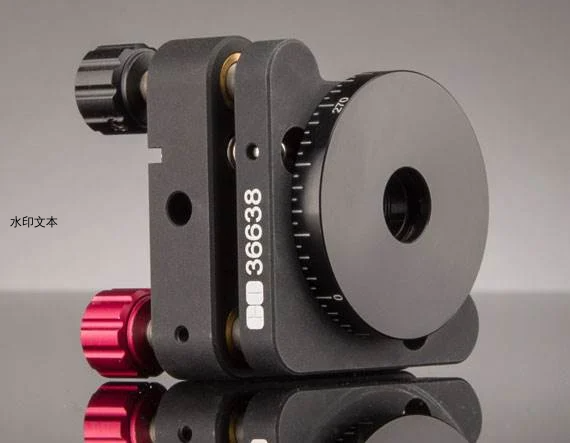

直径12.7mm光学镜片调整架，3个调节螺丝36-638Adjustable - Rotary & Tip-Tilt Circular 12.5 - 12.7 3 10.0 9.0 360 Aluminum plates, stainless steel screws, and brass thread bushings 0.4 per 0.25mm turn±5 ±5 4

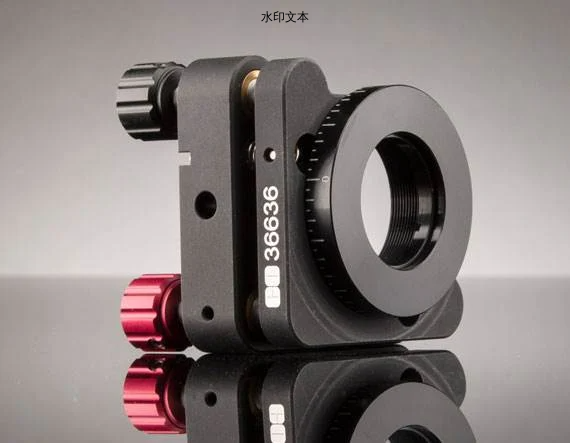

直径25.4mm光学镜片调整架，3个调节螺丝36-636Adjustable - Rotary & Tip-Tilt Circular 25.0 - 25.4 3 22.0 9.0 360 Aluminum plates, stainless steel screws, and brass thread bushings 0.4 per 0.25mm turn±5 ±5 4
