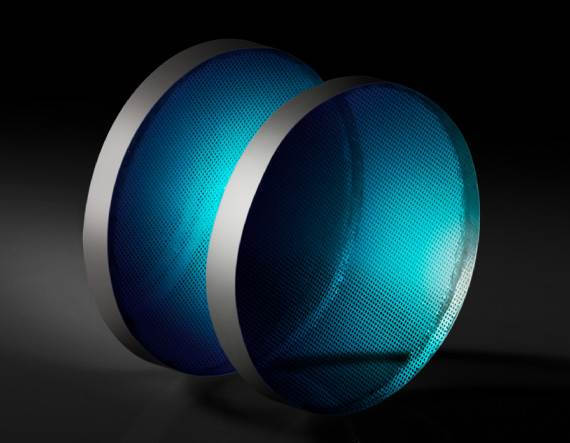

VIS-NIR Polka-Dot 分光镜

VIS-NIR Polka-Dot 分光镜

￥ 0.00
0.00


VIS-NIR Polka-Dot分光镜在 VIS 到 NIR的光谱范围内具有恒定的反射/透射比率。在 SCHOTT B270 基片上采用真空沉积的增强型铝镀膜，具有固定的方形孔径，可保证在 400 到 2000nm 的范围内具有 30/70、50/50 的反射/透射比率。入射光被涂覆的区域反射，同时透射周围未涂覆的基片。VIS-NIR 圆点分光镜对角度不敏感，因此非常适用于对光束直径至少为 2mm 的辐射光源进行能量分离。这些分光镜对诸如钨灯、卤素灯及氙灯等宽带扩展光源尤其有用，可用于单色仪、分光光度计与其它光学系统。


  • 提供 50/50 与 30/70 的反射/透射比率

  • 采用 B270 基片在 400 – 2000nm 范围内实现高

  • 提供UV-NIR 版本

                           产品

标题产品编码AOI (°)中心间间距 (mm)CA (%)涂层构造 Dia. (mm)尺寸 (mm)最小孔径 (mm)工作温度 (°C)平行度（弧分）反射/透射比 (R/T)反射／传输容差 (%)
12.7mm Dia 50R/50T, VIS-NIR Polka-Dot Beamsplitters15-9830 - 45 0.15 90 Square Aluminum (AlMgF2) Apertures Polka-Dot 12.70 +0.0/-0.5
2.00 150 Maximum <3 50/50 ±5 @ 45°
12.7mm Sq 50R/50T, VIS-NIR Polka-Dot Beamsplitters15-9820 - 45 0.15 90 Square Aluminum (AlMgF2) Apertures Polka-Dot
12.7 x 12.7 +0.0/-0.52.00 150 Maximum <3 50/50 ±5 @ 45°
25.4mm Dia 30R/70T, VIS-NIR Polka-Dot Beamsplitters15-9850 - 45 0.15 90 Square Aluminum (AlMgF2) Apertures Polka-Dot 25.40 +0.0/-0.5
2.00 150 Maximum <3 30/70 ±5 @ 45°
25.4mm Sq 30R/70T, VIS-NIR Polka-Dot Beamsplitters15-9840 - 45 0.15 90 Square Aluminum (AlMgF2) Apertures Polka-Dot
25.4 x 25.4 +0.0/-0.52.00 150 Maximum <3 30/70 ±5 @ 45°
25.4mm Dia 50R/50T, VIS-NIR Polka-Dot Beamsplitters15-9810 - 45 0.15 90 Square Aluminum (AlMgF2) Apertures Polka-Dot 25.40 +0.0/-0.5
2.00 150 Maximum <3 50/50 ±5 @ 45°
25.4mm Sq 50R/50T, VIS-NIR Polka-Dot Beamsplitters15-9800 - 45 0.15 90 Square Aluminum (AlMgF2) Apertures Polka-Dot
25.4 x 25.4 +0.0/-0.52.00 150 Maximum <3 50/50 ±5 @ 45°
