超窄带通滤光片

什么是超窄带通滤光片：

超窄带通滤光片（Ultra-Narrow Bandpass Filter，简称 UNBPF）是一种光学元件，核心特点是仅允许光谱中极窄波长范围的光通过，一般半高宽FWHM 0.1nm-3nm称为超窄带通，对该窄带之外的所有波长光（包括相邻近的光）进行强烈截止（吸收或反射），相当于光学系统的 “精准光筛”—— 只筛选特定 “波长区间” 的光，排除所有无关杂光。

通带内（允许通过的窄带）：透过率通常 ≥ 80%（优质产品可达 90% 以上），保证目标光足量通过；

通带外（无关光）：截止深度通常 ≥ OD4（即透过率 ≤ 0.01%），甚至 OD6（透过率 ≤ 0.0001%），能极强抑制杂光干扰。

超窄带通滤光片工作原理：

超窄带通滤光片的核心是多层介质膜干涉结构—— 在玻璃基底上，通过真空镀膜技术交替沉积数十层甚至上百层 “高折射率介质” 和 “低折射率介质”。

这些薄膜的厚度精确匹配目标波长的 1/4 波长（或其整数倍），当光入射时，各层薄膜会产生 “相长干涉”（目标波长的光叠加增强，形成通带）和 “相消干涉”（非目标波长的光相互抵消，形成截止带），从而实现对极窄波长的精准筛选。

超窄带通滤光片典型应用场景：

超窄带通滤光片广泛用于对光纯度、抗干扰要求极高的领域：

光谱分析：原子吸收光谱仪、拉曼光谱仪、荧光光谱仪等，筛选目标元素 / 物质的特征发射 / 吸收波长，排除背景杂光；

激光技术：激光雷达（LiDAR）、激光通信、激光医疗设备，提纯激光波长（如去除激光的旁瓣杂光），保证激光的单色性；

天文观测：天文望远镜的光谱滤波，筛选特定天体（如氢原子、氦原子）的特征谱线，排除大气散射光、其他天体干扰光；

生物医疗：荧光成像、流式细胞仪，捕捉生物样本的特异性荧光波长（如荧光标记抗体的发射光），抑制组织自发荧光干扰；

环境监测：气体检测仪器（如甲醛、CO₂、SO₂检测），筛选气体分子的特征吸收波长，实现高灵敏度检测；

机器视觉：高精度颜色识别、条码扫描，排除环境光（如日光、灯光）中的杂色干扰，提升识别准确率。

超窄带通滤光片的定制：

    超窄带通滤光片（UNBPF）的定制核心是 “精准匹配使用场景的光学需求 + 工程化可实现性”—— 定制方需明确光学性能、物理规格、环境适应性等核心参数，同时结合制造商的工艺能力（如膜系设计、镀膜精度），避免 “性能指标过高导致成本飙升” 或 “参数模糊导致产品不适用：

定制前必做的 3 个关键准备

1. 明确使用场景的核心约束：先确定 “不可妥协的指标”（如 CWL 精度、截止深度）和 “可放宽的指标”（如带宽 ±0.3 nm），避免所有指标都追求 “极致” 导致成本过高、无法量产；

2. 提供目标光谱参数：尽量提供 “目标透过率曲线”（如通带位置、截止波段），而非仅文字描述；若用于配套设备（如光谱仪、激光模块），可提供设备的光学参数（如入射光波长、功率）；

3. 提前沟通工艺可行性：极端参数（如 FWHM<0.3 nm、OD7、大尺寸 + 窄带宽）需先与制造商确认工艺是否可实现，避免定制周期延长或最终产品不达标。

核心光学性能要求：

需明确 “允许什么光通过、阻挡什么光”，所有参数需结合实际使用场景（如光谱仪、激光雷达）确定，避免盲目追求 “极致指标”。

以下是在定制超窄带滤光片中应该应明确的主要参数要求，如果您无法确认这些要求，可以把您的应用需求告知我们，由我们经验丰富的工程师给您评估参数要求：

1. 中心波长（CWL）：

2. 带宽（FWHM）：

3. 通带透过率（T）：

4. 截止深度（OD）：

5. 截止波长范围：

6. 入射角（AOI）:

7. 尺寸范围：

8. 尺寸公差：

9. 工作温度范围：

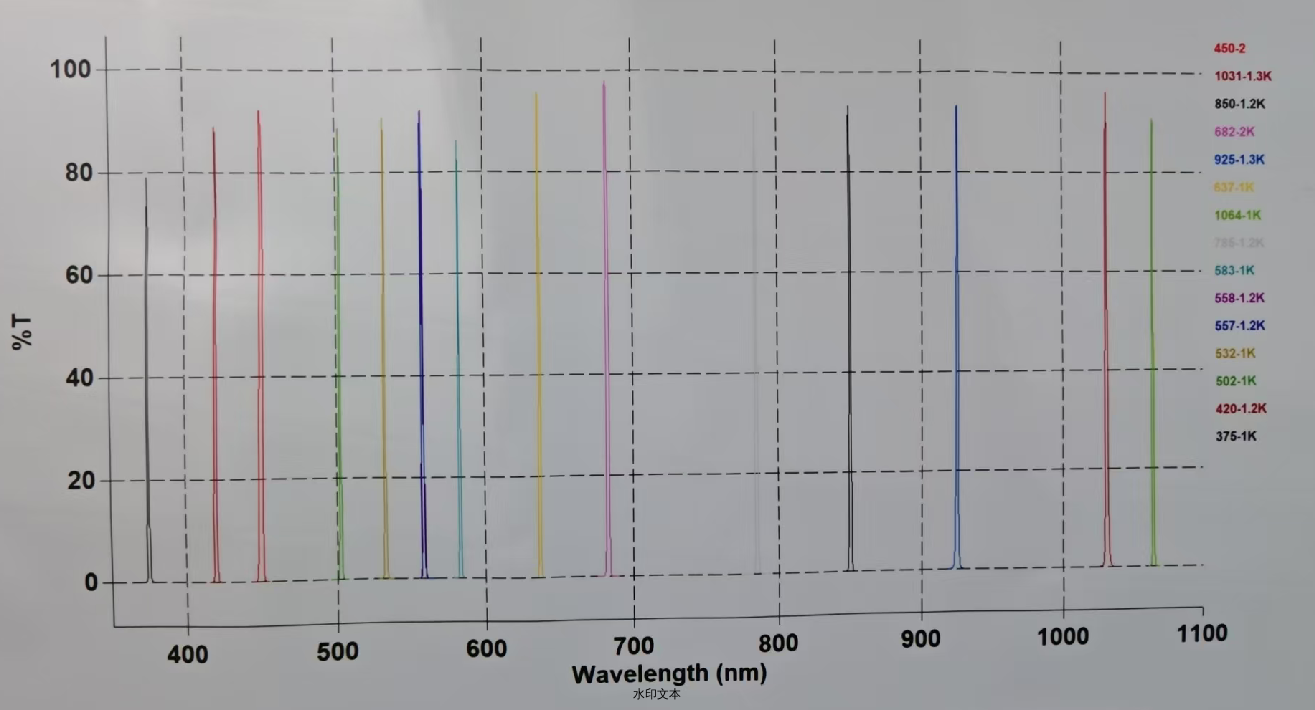

上海晰微光电超窄带通滤光片定制能力介绍

如果定制超窄带滤光片，需明确 “必达指标” 和 “可协商指标”，定制前充分沟通场景需求，提供详细参数，请随时联系我们。
