微型透镜

微型透镜

微型透镜，按需定制不同尺寸，一件起订，量大优惠。

￥ 0.00
0.00


微型透镜，按需定制不同尺寸，一件起订，量大优惠。

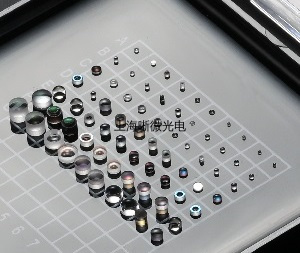

        上海晰微光电技术有限公司生产的微型透镜，最小外径0.8mm 微透镜和微棱镜5-6片组合 三件胶，五件胶，常用于医用内窥镜、微型工业内窥镜、光纤通信模块、MEMS 传感器、微型投影镜头。上海晰微光电可根据客户需求，加工各种尺寸、角度精度、面型精度、镀膜等规格的微型透镜定制。


微光学透镜：

最小曲率0.3mm，

最小外径0.2mm


微蓝宝石透镜：

凸面曲率最小0.5mm，

凹面曲率最小1mm，

外径最小到0.5mm


Manufacturing Specifications
制造规格


Commercial

Precision

High  Precision

Material  材料

Schott  Glass Material for Endoscope
施特玻璃材料用于内窥镜、蓝宝石

Dimensions  尺寸

0.2 – 200mm

2 – 150mm

2 – 150mm

尺寸公差

±0.25mm

±0.1mm

±0.05mm

Irregularity  不规则性

1.0λ

0.5λ

0.05λ

Angle  Accuracy

±3 arcmin

±30 arcsec

±1 arcsec

Pyramidal  Accuracy (for corner cuber)

±3 arcmin

±1 arcmin

±5 arcsec

Bevel (Face  Width @ 45°)

±0.2mm  ±

±0.1mm

±0.05mm

Surface  Quality

60-40

40-20

10-5


        上海晰微光电通过对抛光、镀膜工艺、胶合工艺的精密管控可以稳定提供该类产品，接受各种规格的棱镜定制。
