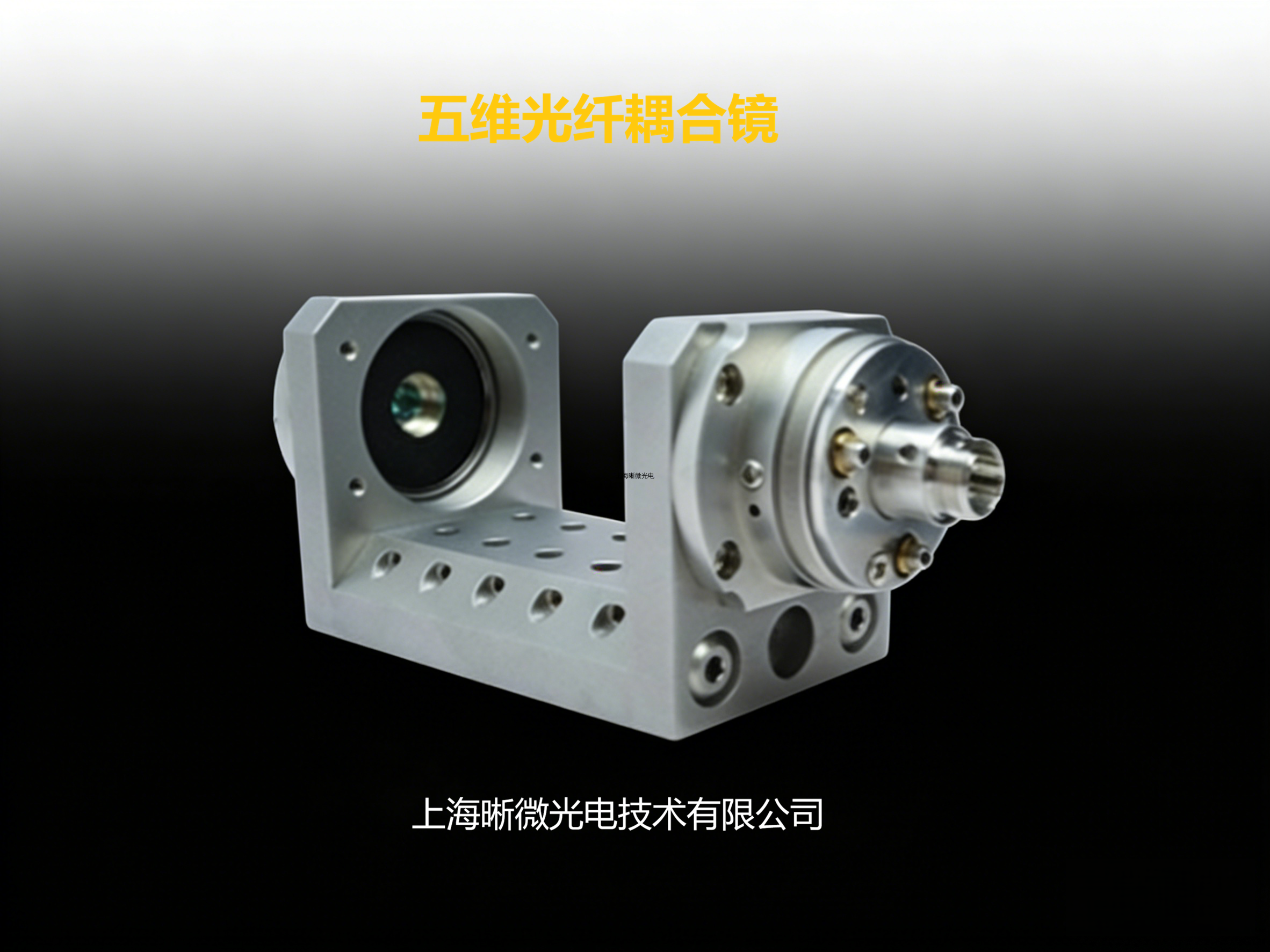

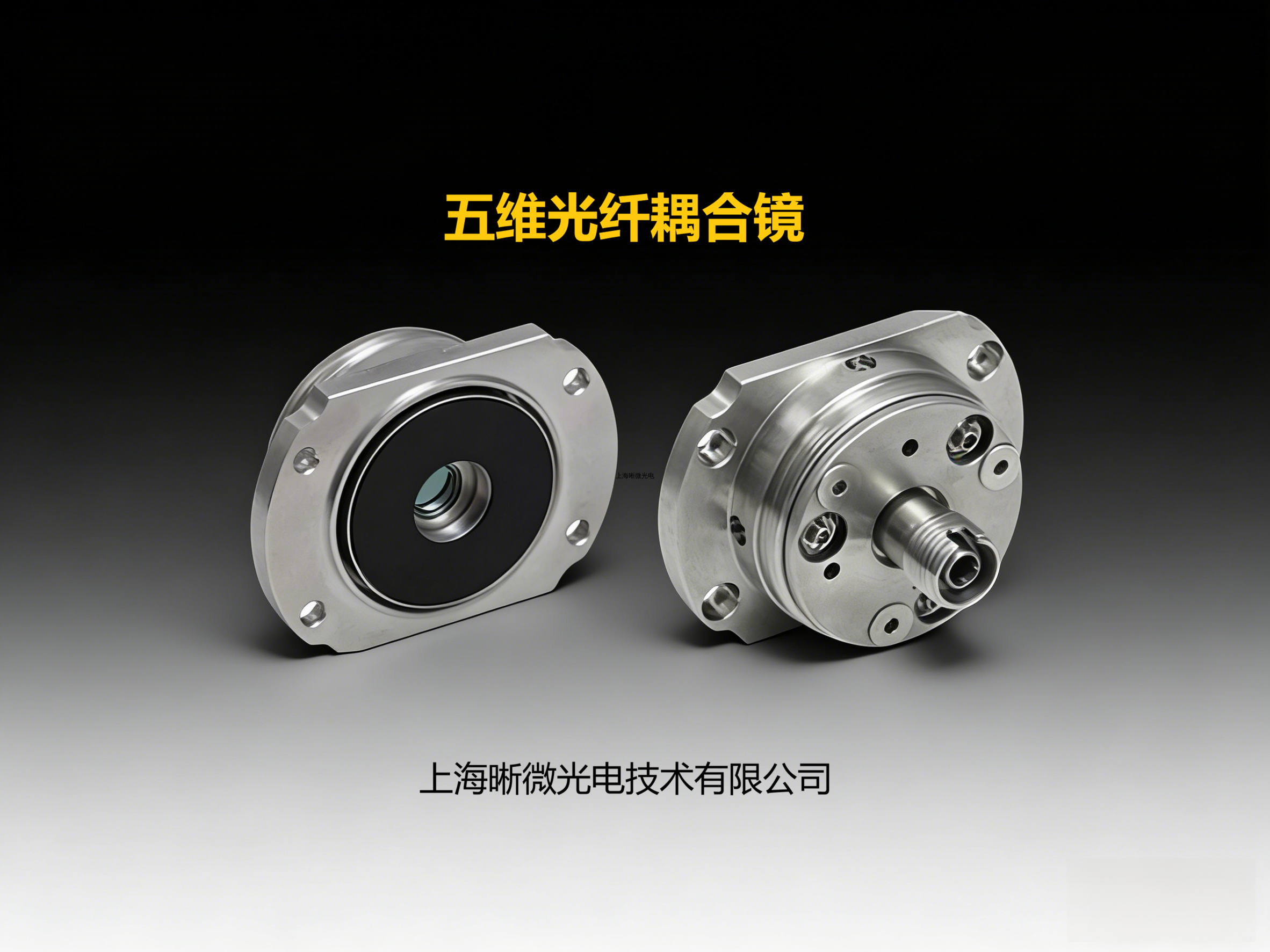

上海晰微光电生产的五维光纤耦合镜结构紧凑，设计巧妙，能够在非常小的空间进行精密五维调节，在接头和光纤保持不动时，内置的透镜具有五个对准自由度：X和Y方向的线性对准、俯仰和偏转角度对准、同时使用俯仰和偏转调节Z轴。其X和Y方向的行程范围为±0.7 mm，Z方向行程范围为＞2mm，俯仰偏摆调节范围±4°。该款耦合镜具有很好的结构稳定性和较高的耦合效率，如果更换光源波长，使用时还需对耦合镜进行微调，以获得更高的耦合效率。

• X/Y调节行程范围±0.7mm

• Z调节行程范围＞2mm

• 角度调节范围±4°
