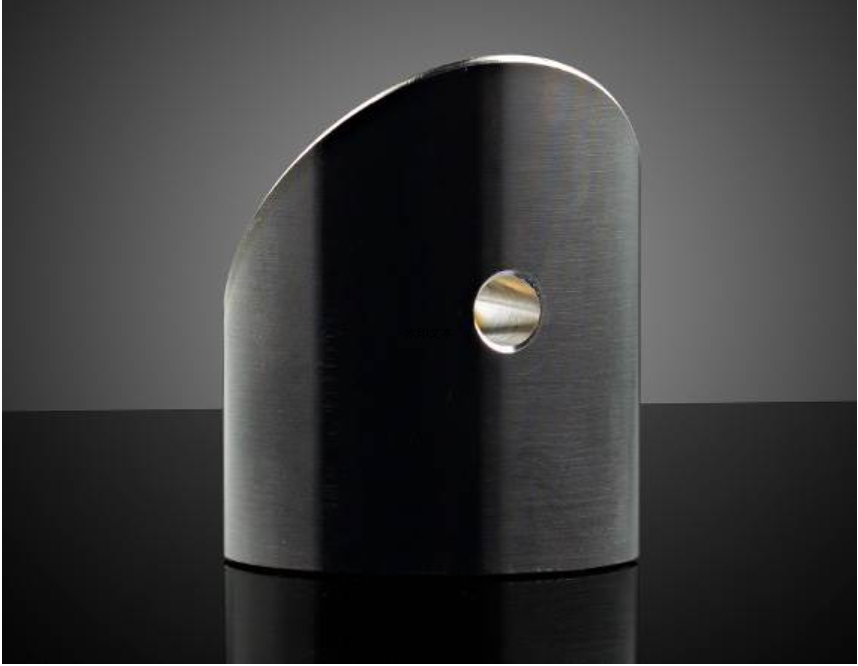

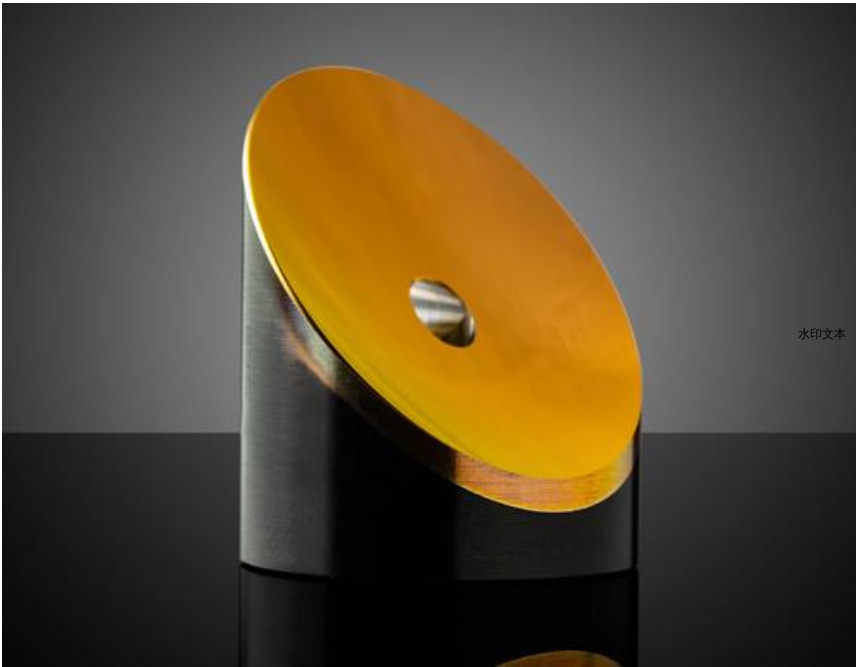

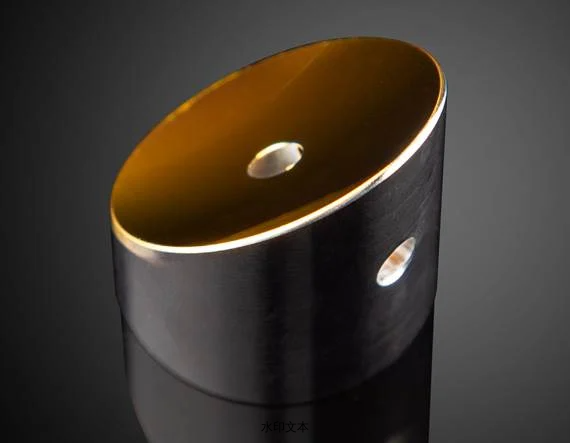

带对准通孔的离轴抛物面反射镜

带对准通孔的离轴抛物面反射镜

￥ 0.00
0.00

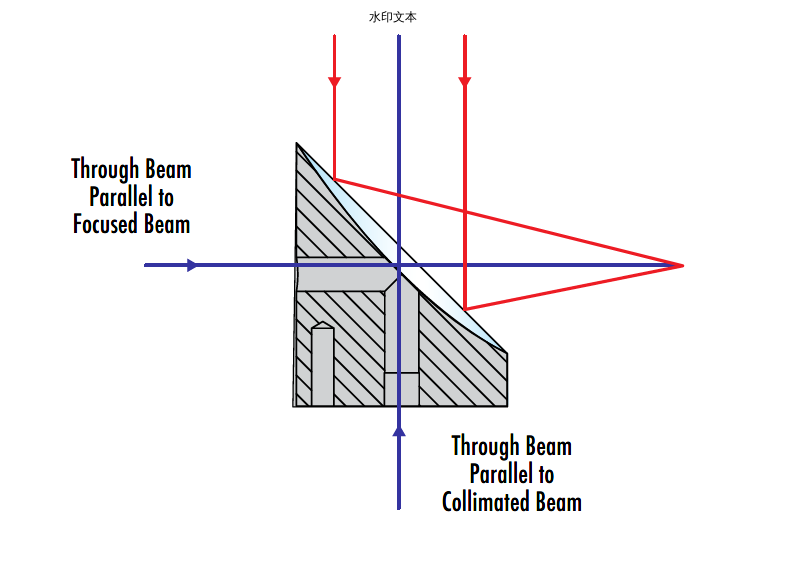

TECHSPEC 带对准通孔的离轴抛物面反射镜 (OAP) 设计了两个通孔，一个对准聚焦在抛物面外的光束的焦点，另一个通孔与被抛物面准直的光束平行。孔位允许两束光束同时击中目标或样品，这是一种用于泵浦探针测量的技术。这些 OAP 采用铝制基片和金刚石，表面粗糙度小于 <50Å RMS， 可最大限度地降低散射. TECHSPEC 带对准通孔的离轴抛物面反射镜镀有保护性金膜、保护性铝膜或 UV 增强铝膜，用于集成到需要对从紫外线 (UV) 到红外线 (IR) 的光源具有高反射率的应用.

  • 通孔平行于聚焦和准直光束

  • 可提供各种金属镀层

  • 表面粗糙度<50Å RMS

产品

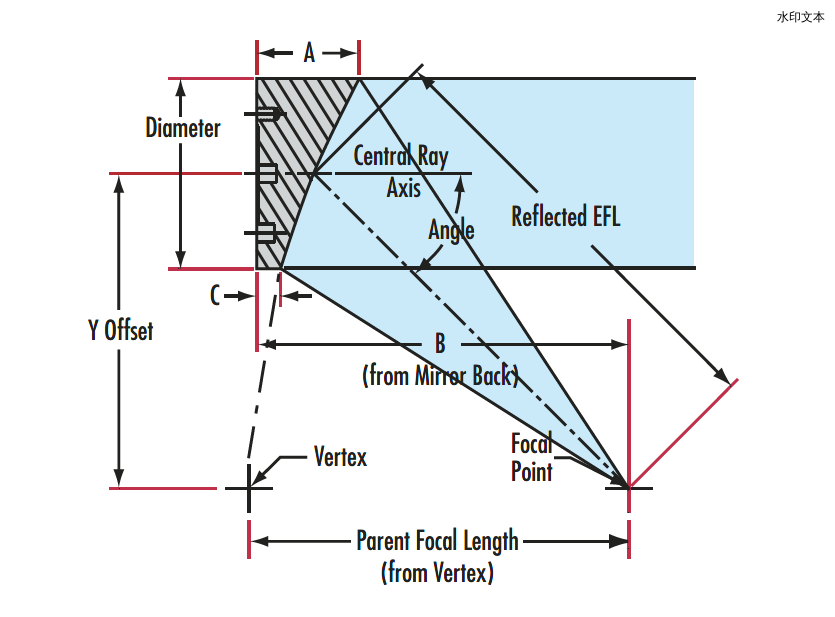

标题产品编码类型Dia. (mm)EFL (mm)FL Tolerance (%)Radius of Curvature (mm)涂层镀膜类型涂层规格偏离角度 (°)PFL (mm)面形计算 (RMS)表面粗糙度（埃）波长范围 (nm)
25.4mm Dia. x 25.4mm EFL, UV Enhanced Aluminum 90° OAP Mirror with Alignment Through Holes11-768Off-Axis Parabolic Mirror 25.40 +0.00/-0.1025.40 ±1 25.40 Enhanced Aluminum (250-700nm) Metal Ravg >89% @ 250 - 450nm Ravg >85% @ 250 - 700nm 90 12.7 λ/8 <50 RMS 250 - 700
25.4mm Dia. x 25.4mm EFL, Protected Aluminum 90° OAP Mirror with Alignment Through Holes11-770Off-Axis Parabolic Mirror 25.40 +0.00/-0.1025.40 ±1 25.40 Protected Aluminum (400-2000nm) Metal Ravg >85% @ 400 - 700nm   Ravg >90% @ 400 - 2000nm 90 12.7 λ/8 <50 RMS 400 - 2000
25.4mm Dia. x 25.4mm EFL, Protected Gold 90° OAP Mirror with Alignment Through Holes11-772Off-Axis Parabolic Mirror 25.40 +0.00/-0.1025.40 ±1 25.40 Protected Gold (700-10000nm) Metal Ravg >96% @ 700 - 2000nm   Ravg >96% @ 2000 - 10,000nm 90 12.7 λ/8 <50 RMS 700 - 10000
