Acktar 涂黑气隙非常适用于注重光源背射问题的光孔应用。这些气隙采用涂有 Acktar Magic Black™ 镀膜的不锈钢基片,这是一个超黑低反射镀膜,适用于从极紫外线 (EUV) 到短波红外 (SWIR) 的波长。这种宽带镀膜在高达 380°C 的温度下保持稳定,使用时不会产生颗粒。Acktar 涂黑气隙两侧(包括缝隙边缘)涂黑,并且备有未封装版或封装版,可提高机械稳定性.
宽带低反射率镀膜
从EUV 到 SWIR 吸光度 99%
缝隙尺寸低至 25μm x 3mm
备有未封装和已封装版
标题 | 产品编码 | 类型 | 外径 (mm) | 构造 | 缝隙长度 (mm) | 缝隙宽度 (μm) | Diameter of Mount (mm) | 厚度 (mm) | 涂层 | Mount Thickness (mm) | 吸收率 | 型号 |

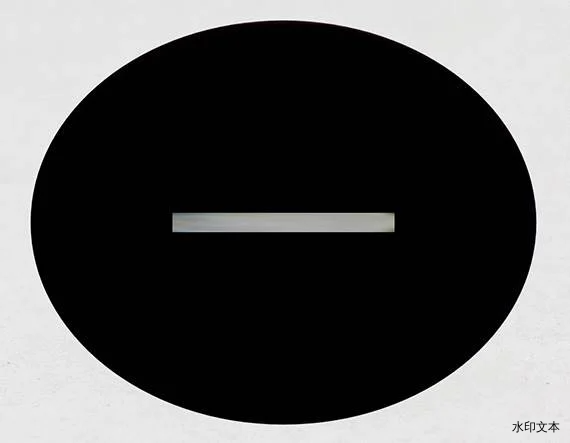

25μm x 3mm, Unmounted, Acktar Blackened Air Slit | 12-176 | Unmounted | 9.53 ±0.1 | Stainless Steel | 3.0 | 25 ±2.5 | 0.01 nominal | Magic Black™ | 99 | PA-2-2-25 | ||
50μm x 3mm, Unmounted, Acktar Blackened Air Slit | 12-177 | Unmounted | 9.53 ±0.1 | Stainless Steel | 3.0 | 50 ±3 | 0.01 nominal | Magic Black™ | 99 | PA-2-2-50 | ||
75μm x 3mm, Unmounted, Acktar Blackened Air Slit | 17-462 | Unmounted | 9.53 ±0.1 | Stainless Steel | 3.0 | 75 ±3 | 0.02 nominal | Magic Black™ | 99 | PA-2-2-75 | ||
100μm x 3mm, Unmounted, Acktar Blackened Air Slit | 12-178 | Unmounted | 9.53 ±0.1 | Stainless Steel | 3.0 | 100 ±3 | 0.01 nominal | Magic Black™ | 99 | PA-2-2-100 | ||
150μm x 3mm, Unmounted, Acktar Blackened Air Slit | 17-463 | Unmounted | 9.53 ±0.1 | Stainless Steel | 3.0 | 150 ±3 | 0.02 nominal | Magic Black™ | 99 | PA-2-2-150 | ||
200μm x 3mm, Unmounted, Acktar Blackened Air Slit | 12-179 | Unmounted | 9.53 ±0.1 | Stainless Steel | 3.0 | 200 ±3 | 0.01 nominal | Magic Black™ | 99 | PA-2-2-200 | ||
500μm x 3mm, Unmounted, Acktar Blackened Air Slit | 17-464 | Unmounted | 9.53 ±0.1 | Stainless Steel | 3.0 | 500 ±5 | 0.02 nominal | Magic Black™ | 99 | PA-2-2-500 | ||
1000μm x 3mm, Unmounted, Acktar Blackened Air Slit | 17-465 | Unmounted | 9.53 ±0.1 | Stainless Steel | 3.0 | 1000 ±10 | 0.02 nominal | Magic Black™ | 99 | PA-2-2-1000 | ||
25μm x 3mm, Mounted, Acktar Blackened Air Slit | 12-180 | Mounted | 25.0 ±0.2 | Stainless Steel | 3.0 | 25 ±2.5 | 25.0 ±0.2 | 0.01 nominal | Magic Black™ | 3.0 ±0.1 | 99 | PA-2-2-25-25 |
50μm x 3mm, Mounted, Acktar Blackened Air Slit | 12-181 | Mounted | 25.0 ±0.2 | Stainless Steel | 3.0 | 50 ±3 | 25.0 ±0.2 | 0.01 nominal | Magic Black™ | 3.0 ±0.1 | 99 | PA-2-2-50-25 |
75μm x 3mm, Mounted, Acktar Blackened Air Slit | 17-466 | Mounted | 25.0 ±0.2 | Stainless Steel | 3.0 | 75 ±3 | 25.0 ±0.2 | 0.02 nominal | Magic Black™ | 3.0 ±0.1 | 99 | PA-2-2-75-25 |
100μm x 3mm, Mounted, Acktar Blackened Air Slit | 12-182 | Mounted | 25.0 ±0.2 | Stainless Steel | 3.0 | 100 ±3 | 25.0 ±0.2 | 0.01 nominal | Magic Black™ | 3.0 ±0.1 | 99 | PA-2-2-100-25 |
150μm x 3mm, Mounted, Acktar Blackened Air Slit | 17-467 | Mounted | 25.0 ±0.2 | Stainless Steel | 3.0 | 150 ±3 | 25.0 ±0.2 | 0.02 nominal | Magic Black™ | 3.0 ±0.1 | 99 | PA-2-2-150-25 |
200μm x 3mm, Mounted, Acktar Blackened Air Slit | 12-183 | Mounted | 25.0 ±0.2 | Stainless Steel | 3.0 | 200 ±3 | 25.0 ±0.2 | 0.01 nominal | Magic Black™ | 3.0 ±0.1 | 99 | PA-2-2-200-25 |
500μm x 3mm, Mounted, Acktar Blackened Air Slit | 17-468 | Mounted | 25.0 ±0.2 | Stainless Steel | 3.0 | 500 ±5 | 25.0 ±0.2 | 0.02 nominal | Magic Black™ | 3.0 ±0.1 | 99 | PA-2-2-500-25 |
1000μm x 3mm, Mounted, Acktar Blackened Air Slit | 17-469 | Mounted | 25.0 ±0.2 | Stainless Steel | 3.0 | 1000 ±10 | 25.0 ±0.2 | 0.02 nominal | Magic Black™ | 3.0 ±0.1 | 99 | PA-2-2-1000-25 |
