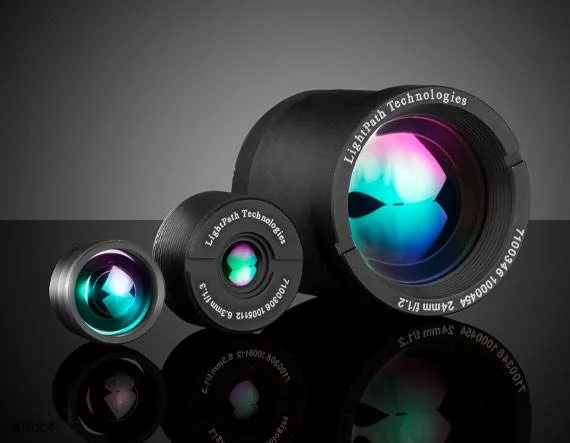

Lightpath® 热成像配件

Lightpath® 热成像配件

￥ 0.00
0.00


对于中波红外 (MWIR) 或长波红外 (LWIR) 范围内的应用，Lightpath® 热成像配件是具有成本效益的金刚石车削红外透镜替代品。这些透镜采用 BD6™ 硫系玻璃以模塑方式制造，该材料能在 1 至 15µm 范围内提供很高的透射率，并在 -40 至 +85°C 的环境中具有光学绝热性。这些透镜具有 8 至 12µm 的宽带增透膜，并安装在紧凑的黑色阳极电镀铝外壳中，该外壳采用螺纹安装，可以调整聚焦。Lightpath 热成像配件非常适用于医疗诊断、气体探测、热像图、热成像、安保和制造流程控制应用。提供焦距介于 2.7 至 24mm 之间的透镜，可涵盖大小为 80 x 80 到 640 x 480 像素的检测器。


  • 精密的模塑硫系玻璃透镜

  • 适用于热成像相机的紧凑设计

  • 焦距介于 2.7 至 24mm 之间


产品

标题产品编码EFL (mm)基底有效焦距/有效孔径直径比涂层波长范围 (nm)CA (mm)涂层规格热膨胀系数 CTE (10-6/°C)兼容的激光窗口构造 10μm时的折射率 (nd )
Lightpath 7100380 | 2.7mm FL, f/1.3, Thermal Imaging Lens Assembly15-6842.70 Black Diamond™ BD-6 1.3 BBAR (8000-12000nm) 8000 - 12000 2.35 Ravg <0.75% @ 8000 - 12,000nm 22.5 Thickness: 0.65mm  Material: Si Matte Black Anodized Aluminum Housing 2.7816
Lightpath 7100410 | 4mm FL, f/1.2, Thermal Imaging Lens Assembly15-6854.00 Black Diamond™ BD-6 1.2 BBAR (8000-12000nm) 8000 - 12000 3.50 Ravg <0.75% @ 8000 - 12,000nm 22.5 Thickness: 0.70mm  Material: Si Matte Black Anodized Aluminum Housing 2.7816
Lightpath 7100331 | 5.3mm FL, f/1.3, Thermal Imaging Lens Assembly15-6865.30 Black Diamond™ BD-6 1.3 BBAR (8000-12000nm) 8000 - 12000 4.28 Ravg <0.75% @ 8000 - 12,000nm 22.5 Thickness: 0.70mm  Material: Si Matte Black Anodized Aluminum Housing 2.7816
Lightpath 7100306 | 6.3mm FL, f/1.3, Thermal Imaging Lens Assembly15-6876.30 Black Diamond™ BD-6 1.3 BBAR (8000-12000nm) 8000 - 12000 5.11 Ravg <0.75% @ 8000 - 12,000nm 22.5 Thickness: 0.70mm  Material: Si Matte Black Anodized Aluminum Housing 2.7816
Lightpath 7100305 | 7.7mm FL, f/1.3, Thermal Imaging Lens Assembly15-6887.70 Black Diamond™ BD-6 1.3 BBAR (8000-12000nm) 8000 - 12000 5.99 Ravg <0.75% @ 8000 - 12,000nm 22.5 Thickness: 0.76mm  Material: Si Matte Black Anodized Aluminum Housing 2.7816
Lightpath 7100350 | 15mm FL, f/1.0, Thermal Imaging Lens Assembly15-68915.00 Black Diamond™ BD-6 1.0 BBAR (8000-12000nm) 8000 - 12000 15.10 Ravg <0.75% @ 8000 - 12,000nm 22.5 Thickness: 0.70mm  Material: Si Matte Black Anodized Aluminum Housing 2.7816
Lightpath 7100338 | 19mm FL, f/1.1, Thermal Imaging Lens Assembly15-69119.00 Black Diamond™ BD-6 1.1 BBAR (8000-12000nm) 8000 - 12000 17.84 Ravg <0.75% @ 8000 - 12,000nm 22.5 Thickness: 0.70mm  Material: Si Matte Black Anodized Aluminum Housing 2.7816
Lightpath 7100346 | 24mm FL, f/1.2, Thermal Imaging Lens Assembly15-69324.00 Black Diamond™ BD-6 1.2 BBAR (8000-12000nm) 8000 - 12000 20.00 Ravg <0.75% @ 8000 - 12,000nm 22.5 Thickness: 0.70mm  Material: Si Matte Black Anodized Aluminum Housing 2.7816
