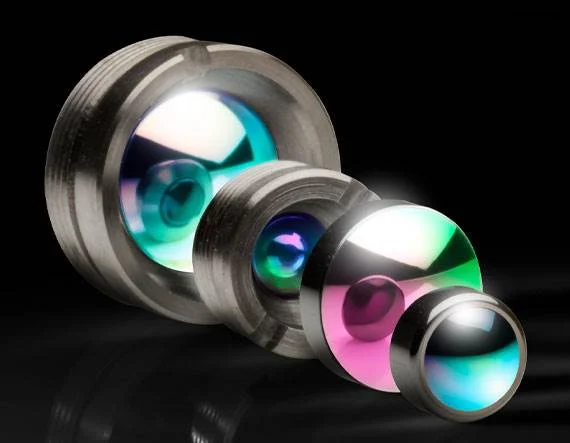

LightPath® 中波与长波红外 (IR) 非球面透镜

LightPath® 中波与长波红外 (IR) 非球面透镜

￥ 0.00
0.00


LightPath® 中波与长波红外 (IR) 非球面透镜采用低成本模塑设计，与镀锗基片非球面透镜相比具有多项重要优点。这些非球面透镜的 dn/dT 和 CTE 显著低于镀锗非球面透镜，在温度发生变化时，焦距的变化更小。这些透镜的工作温度比镀锗非球面透镜更高（镀锗非球面透镜在 100°C 时透射率将有 20 – 30% 的损失），可用于包括 QCL 激光器的准直器在内的应用，也可以用作热成像装配件内的组件。


  • 波长范围1.8 - 12μm

  • 可选各种膜层

  • 封装与未封装版可选

                                                       产品

标题产品编码Dia. (mm)EFL (mm)NA基底Aspheric DWL (nm)涂层涂层规格表面质量CA (mm)ET (mm)CT (mm)有效焦距/有效孔径直径比

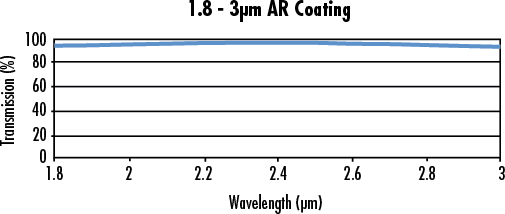

红外非球面透镜，0.56数值孔径，4.0mm焦距，镀1.8-3.0μm增透膜66-5606.50 ±0.0154.00 @ 2500nm0.56 Black Diamond™ BD-2 (Ge28Sb12Se60) 2500 BBAR (1800-3000nm) Ravg <1.0% @ 1.8 - 3.0μm 80-50 5.00 1.94 2.50 0.89

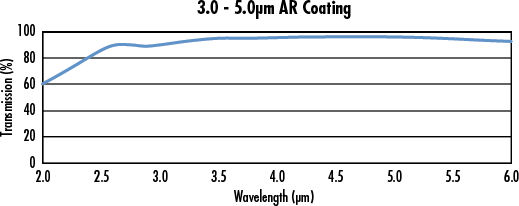

红外非球面透镜，0.56数值孔径，4.0mm焦距，镀3.0-5.0μm增透膜66-5616.50 ±0.0154.00 @ 2500nm0.56 Black Diamond™ BD-2 (Ge28Sb12Se60) 2500 BBAR (3000-5000nm) Ravg <1.0% @ 3 - 5μm 80-50 5.00 1.94 2.50 0.89
红外非球面透镜，0.56数值孔径，5.95mm焦距，镀3.0-5.0μm增透膜87-1788.00 ±0.0155.95 @ 4100nm0.56 Black Diamond™ BD-2 (Ge28Sb12Se60) 4100 BBAR (3000-5000nm) Ravg <1.0% @ 3 - 5μm 80-50 7.60 1.65 2.50 0.89
红外非球面透镜，0.72数值孔径，1.5mm焦距，镀1.8-3.0μm增透膜83-7173.50 ±0.0151.50 @ 2300nm0.72 Black Diamond™ BD-2 (Ge28Sb12Se60) 2300 BBAR (1800-3000nm) Ravg <1.0% @ 1.8 - 3.0μm 80-50 2.60 0.72 1.10 0.69
红外非球面透镜，0.72数值孔径，1.5mm焦距，镀3.0-5.0μm增透膜83-7183.50 ±0.0151.50 @ 2300nm0.72 Black Diamond™ BD-2 (Ge28Sb12Se60) 2300 BBAR (3000-5000nm) Ravg <1.0% @ 3 - 5μm 80-50 2.60 0.72 1.10 0.69

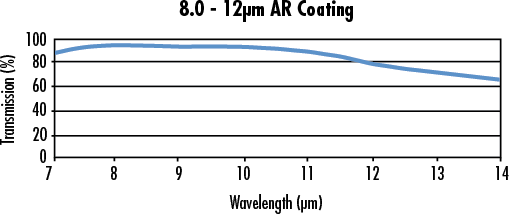

红外非球面透镜，0.83数值孔径，1.47mm焦距，镀8.0-12.0μm增透膜88-0734.50 ±0.0151.47 @ 9200nm0.83 Black Diamond™ BD-2 (Ge28Sb12Se60) 9200 BBAR (8000-12000nm) Ravg <1.0% @ 8 - 12μm 80-50 3.00 1.63 2.17 0.6
红外非球面透镜，0.85数值孔径，1.87mm焦距，镀1.8-3.0μm增透膜66-5645.50 ±0.0151.87 @ 9500nm0.85 Black Diamond™ BD-2 (Ge28Sb12Se60) 9500 BBAR (1800-3000nm) Ravg <1.0% @ 1.8 - 3.0μm 80-50 4.00 2.24 3.00 0.58
红外非球面透镜，0.85数值孔径，1.87mm焦距，镀8.0-12.0μm增透膜66-5665.50 ±0.0151.87 @ 9500nm0.85 Black Diamond™ BD-2 (Ge28Sb12Se60) 9500 BBAR (8000-12000nm) Ravg <1.0% @ 8 - 12μm 80-50 4.00 2.24 3.00 0.58
红外非球面透镜，带框，0.56数值孔径，4.0mm焦距，镀3.0-5.0μm增透66-5696.50 ±0.104.00 @ 2500nm0.56 Black Diamond™ BD-2 (Ge28Sb12Se60) 2500 BBAR (3000-5000nm) Ravg <1.0% @ 3 - 5μm 80-50 5.00
2.50 0.89
红外非球面透镜，带框，0.71数值孔径，3mm焦距，镀1.8-3.0μm增透膜88-0809.25 ±0.103.00 @ 7800nm0.71 Black Diamond™ BD-2 (Ge28Sb12Se60) 7800 BBAR (1800-3000nm) Ravg <1.0% @ 1.8 - 3.0μm 80-50 5.00
2.62 0.7
红外非球面透镜，带框，0.72数值孔径，1.5mm焦距，镀1.8-3.0μm增透83-7216.24 ±0.101.50 @ 2300nm0.72 Black Diamond™ BD-2 (Ge28Sb12Se60) 2300 BBAR (1800-3000nm) Ravg <1.0% @ 1.8 - 3.0μm 80-50 2.60
6.25 0.69
红外非球面透镜，带框，0.83数值孔径，1.47mm焦距，镀1.8-3.0μm增88-0778.24 ±0.101.47 @ 9200nm0.83 Black Diamond™ BD-2 (Ge28Sb12Se60) 9200 BBAR (1800-3000nm) Ravg <1.0% @ 1.8 - 3.0μm 80-50 3.00
2.17 0.6
红外非球面透镜，带框，0.83数值孔径，1.47mm焦距，镀8.0-12.0μm88-0798.24 ±0.101.47 @ 9200nm0.83 Black Diamond™ BD-2 (Ge28Sb12Se60) 9200 BBAR (8000-12000nm) Ravg <1.0% @ 8 - 12μm 80-50 3.00
2.17 0.6
红外非球面透镜，带框，0.85数值孔径，1.87mm焦距，镀1.8-3.0μm增66-5725.50 ±0.101.87 @ 9500nm0.85 Black Diamond™ BD-2 (Ge28Sb12Se60) 9500 BBAR (1800-3000nm) Ravg <1.0% @ 1.8 - 3.0μm 80-50 4.00
3.00 0.58


                                               技术数据
