复制型空心金属回射器

复制型空心金属回射器

￥ 0.00
0.00

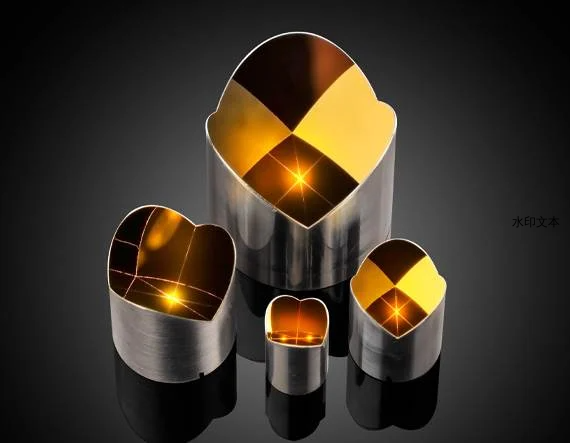

复制型空心金属回射器采用整体铝材构造同时带有集成安装座，可提供性能不受振动影响的返回光束。这些回射器在外表面上镀有裸金镀膜，可最大限度提高红外 (IR) 范围内的反射率。这些回射器经过精心设计，将光路完全置于空气中，不需要使用增透膜实现最佳性能，与玻璃反光镜相比可用于更大的波长范围。复制型空心金属回射器非常适用于具有以下特点的应用：不需要采用通过玻璃棱镜的光路、需要减轻重量，或预期具有高冲击和振动水平。这些光学元件的复制生产流程可实现符合成本效益的设计，同时能提供高性能光束返回准确性。


  • 整体铝材结构

  • 回射光束精度不受振动影响

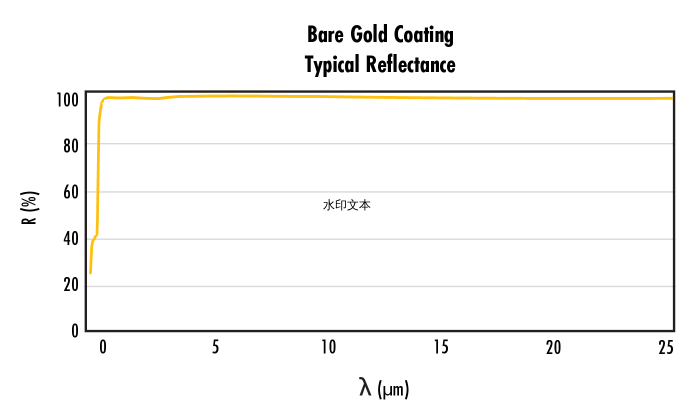

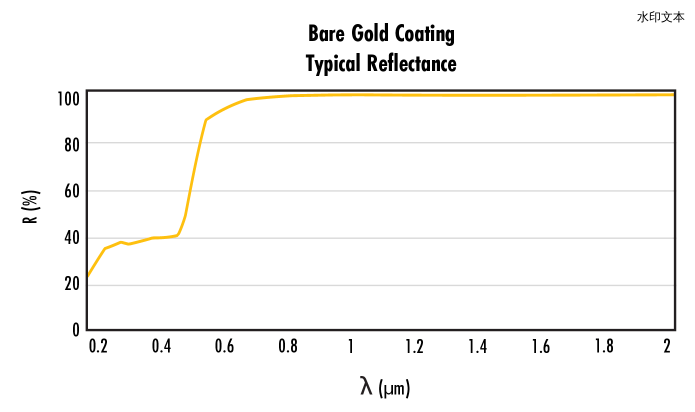

  • 采用裸金镀膜以实现在红外范围的高反射率

  • 可提供低轮廓版本


                                                产品

标题产品编码光束偏移（弧秒）CA (mm)涂层Dia. (mm)基底高度 (mm)表面质量安装螺纹类型尺寸容差 (mm)图像定位
12.7mm Dia., 5 Arcsec, Bare Gold Replicated Hollow Metal Retroreflector15-8975 10.16 Bare Gold 12.70 Aluminum 21.68 60-40 10-24 Retroreflector +0.025/-0.051 Left-Handed
12.7mm Dia., 5 Arcsec, Low Profile Bare Gold Replicated Hollow Metal Retroreflector23-8545 10.16 Bare Gold 12.70 Aluminum 12.80 60-40 M2 x 0.4 Retroreflector +0.025/-0.051 Left-Handed
12.7mm Dia., 5 Arcsec, Low Profile Enhanced Aluminum Replicated Hollow Metal Retroreflector70-6355 10.16 Enhanced Aluminum 12.70 Aluminum 12.80 60-40 M2 x 0.4 Retroreflector +0.025/-0.051 Left-Handed
12.7mm Dia., 10 Arcsec, Bare Gold Replicated Hollow Metal Retroreflector15-89810 10.16 Bare Gold 12.70 Aluminum 21.68 60-40 10-24 Retroreflector +0.025/-0.051 Left-Handed
12.7mm Dia., 10 Arcsec, Low Profile Bare Gold Replicated Hollow Metal Retroreflector23-85510 10.16 Bare Gold 12.70 Aluminum 12.80 60-40 M2 x 0.4 Retroreflector +0.025/-0.051 Left-Handed
12.7mm Dia., 10 Arcsec, Low Profile Enhanced Aluminum Replicated Hollow Metal Retroreflector70-63610 10.16 Enhanced Aluminum 12.70 Aluminum 12.80 60-40 M2 x 0.4 Retroreflector +0.025/-0.051 Left-Handed
19.1mm Dia., 5 Arcsec, Bare Gold Replicated Hollow Metal Retroreflector15-8995 16.51 Bare Gold 19.10 Aluminum 26.17 60-40 10-24 Retroreflector +0.025/-0.051 Left-Handed
19.1mm Dia., 10 Arcsec, Bare Gold Replicated Hollow Metal Retroreflector15-90010 16.51 Bare Gold 19.10 Aluminum 26.17 60-40 10-24 Retroreflector +0.025/-0.051 Left-Handed
25.4mm Dia., 2 Arcsec, Low Profile Bare Gold Replicated Hollow Metal Retroreflector23-8562 22.86 Bare Gold 25.40 Aluminum 20.32 60-40 M2 x 0.4 Retroreflector +0.025/-0.051 Left-Handed
25.4mm Dia., 2 Arcsec, Low Profile Enhanced Aluminum Replicated Hollow Metal Retroreflector70-6372 22.86 Enhanced Aluminum 25.40 Aluminum 20.32 60-40 M2 x 0.4 Retroreflector +0.025/-0.051 Left-Handed
25.4mm Dia., 5 Arcsec, Bare Gold Replicated Hollow Metal Retroreflector15-9015 22.86 Bare Gold 25.40 Aluminum 30.66 60-40 10-24 Retroreflector +0.025/-0.051 Left-Handed
25.4mm Dia., 5 Arcsec, Low Profile Bare Gold Replicated Hollow Metal Retroreflector23-8575 22.86 Bare Gold 25.40 Aluminum 20.32 60-40 M2 x 0.4 Retroreflector +0.025/-0.051 Left-Handed
25.4mm Dia., 5 Arcsec, Low Profile Enhanced Aluminum Replicated Hollow Metal Retroreflector70-6385 22.86 Enhanced Aluminum 25.40 Aluminum 20.32 60-40 M2 x 0.4 Retroreflector +0.025/-0.051 Left-Handed
25.4mm Dia., 10 Arcsec, Bare Gold Replicated Hollow Metal Retroreflector15-90210 22.86 Bare Gold 25.40 Aluminum 30.66 60-40 10-24 Retroreflector +0.025/-0.051 Left-Handed
25.4mm Dia., 10 Arcsec, Low Profile Bare Gold Replicated Hollow Metal Retroreflector23-85810 22.86 Bare Gold 25.40 Aluminum 20.32 60-40 M2 x 0.4 Retroreflector +0.025/-0.051 Left-Handed
25.4mm Dia., 10 Arcsec, Low Profile Enhanced Aluminum Replicated Hollow Metal Retroreflector70-63910 22.86 Enhanced Aluminum 25.40 Aluminum 20.32 60-40 M2 x 0.4 Retroreflector +0.025/-0.051 Left-Handed
38.1mm Dia., 5 Arcsec, Bare Gold Replicated Hollow Metal Retroreflector15-9035 35.56 Bare Gold 38.10 Aluminum 39.64 60-40 10-24 Retroreflector +0.025/-0.051 Left-Handed
38.1mm Dia., 10 Arcsec, Bare Gold Replicated Hollow Metal Retroreflector15-90410 35.56 Bare Gold 38.10 Aluminum 39.64 60-40 10-24 Retroreflector +0.025/-0.051 Left-Handed


                                              技术数据

复制型空心金属回射器

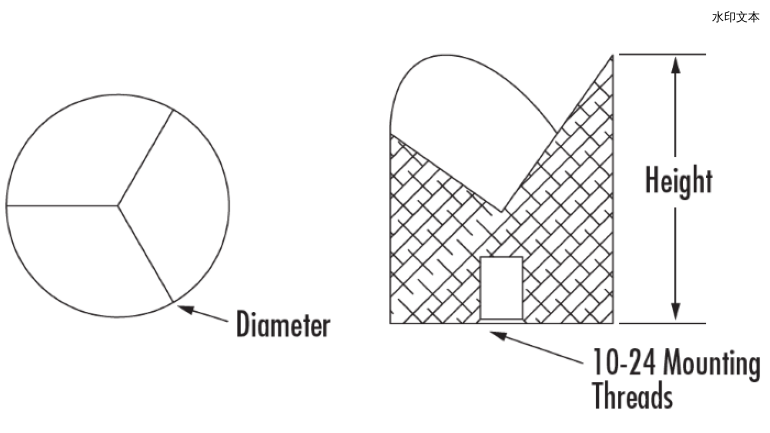

直径 (mm)高度 (mm)安装螺纹镀膜产品编号

5 弧秒10 弧秒
12.721.6810-24裸金#15-897#15-898
19.126.1710-24裸金#15-899#15-900
25.430.6610-24裸金#15-901#15-902
38.139.6410-24裸金#15-903#15-904
低轮廓复制型空心金属回射器
尺寸 A (mm)尺寸 B (mm)尺寸 C (mm)CoatingStock No.
2 弧秒5 弧秒10 弧秒
12.78.6312.8裸金N/A#23-854#23-855
25.421.6920.32裸金#23-856#23-857#23-858
