封装版熔融石英角锥棱镜回射器

封装版熔融石英角锥棱镜回射器

￥ 0.00
0.00

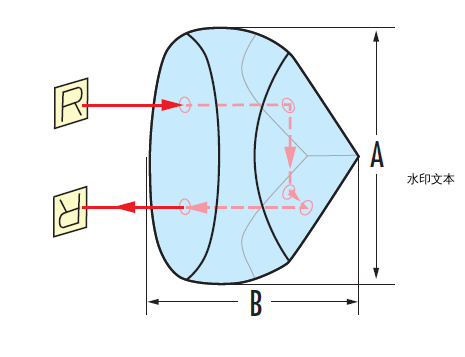

TECHSPEC® 封装版熔融石英角锥棱镜回射器预先安装在带有两个 ¼-20 螺孔的阳极氧化铝外壳中，可轻松集成到光学系统中。角锥棱镜回射器可反射各种到达棱镜面的光线或光束，不论棱镜的方向如何，都可反射出去。反射镜只能在正常入射角下进行此操作，从而使角锥棱镜回射器更适合用于难以精确对准或耗时的应用。TECHSPEC 封装版熔融石英角锥棱镜回射器是需要方便、耐用安装解决方案的原型或研究应用的理想选择。这些封装版回射器在 UV 下具有出色的透射率，可以采用无涂层，通过全内反射 (TIR) 获得最佳反射率，也可以采用铝涂层镀膜，以获得更大的接收角。


  • 采用 ¼-20 螺孔，易于安装

  • UV 透射良好

  • 可用于调查和对齐

  • 另外也提供未封装版


                                           产品

标题产品编码光束偏移（弧秒）涂层Dia. Tolerance (mm)基底内径 (mm)外径 (mm)表面质量安装螺纹类型防护罩容差 (mm)
12.7mm Dia. Protected Aluminum Coated, Mounted Fused Silica Corner Cube Retroreflector15-818±5 Aluminum with protective overcoat +0.0/-0.1 Fused Silica (Corning 7980)12.7 31.75 20-10 (2) ¼-20 Tapped Holes Retroreflector Outer Diameter: +0/-0.5,  Height: ±0.25
25.4mm Dia. Protected Aluminum Coated, Mounted Fused Silica Corner Cube Retroreflector15-820±3 Aluminum with protective overcoat +0.0/-0.1 Fused Silica (Corning 7980)25.4 38.1 20-10 (2) ¼-20 Tapped Holes Retroreflector Outer Diameter: +0/-0.5,  Height: ±0.25
50.8mm Dia. Protected Aluminum Coated, Mounted Fused Silica Corner Cube Retroreflector15-822±3 Aluminum with protective overcoat +0.0/-0.1 Fused Silica (Corning 7980)50.8 63.5 20-10 (2) ¼-20 Tapped Holes Retroreflector Outer Diameter: +0/-0.5,  Height: ±0.25

                                         技术数据




















Dimensions in mm
Stock No.Inner Diameter IDOuter Diameter ODHX
#15-81712.731.7511.7318.08
#15-81812.731.7511.7318.08
#15-81925.438.1020.6226.98
#15-82025.438.1020.6226.98
#15-82150.863.5039.9546.30
#15-82250.863.5039.9546.30
