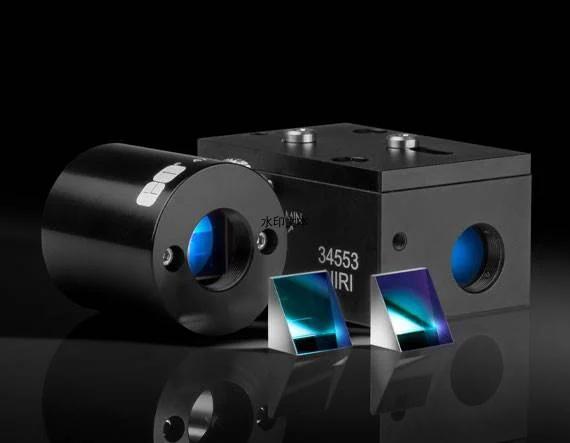

变形棱镜组

变形棱镜组

￥ 0.00
0.00


变形棱镜组只在一个轴方向上扩展激光光束。特别适用于将椭圆形光束的激光二极管转换到近似圆形的光束。将不规则形状的未封装版棱镜对摆放在合适的位置，可输出放大倍率为2:1到6:1。设计波长为650nm和带宽增透(BBAR) 膜的波长范围为600 – 1050nm，在635nm和670nm时的性能最为优良。


  • 可将椭圆形光束整成圆形光束

  • 镀增透膜的产品适用于常用的二极管波长

  • 备有已封装和未封装版

产品

标题产品编码涂层DWL (nm)基底放大率尺寸 (mm)表面质量类型尺寸容差 (mm)角度容差（弧分）涂层规格波长范围 (nm)
NIR I 镀膜， 未装框 变形棱镜对47-244NIR I (600-1050nm)
N-SF11 2X-6X (Depends on Mounting Configuration)
20-10 Beam Shaping +0.00/-0.10 3 Ravg ≤0.5% @ 600 - 1050nm 600 - 1050
1X-8X Magnification, NIR I Coated, Adjustable Mounted Anamorphic Prism Pair34-553NIR I (600-1050nm)
N-SF11 1X-8X (with 1mm Dia. Minor Axis Input Beam)52 x 27.7 x 35.6 20-10 Beam Shaping
3 Ravg ≤0.5% @ 600 - 1050nm 600 - 1050
405nm激光线镀膜， 未封装变形棱镜组65-933Laser V-Coat (405nm) 405 N-SF11 2X-6X (Depends on Mounting Configuration)
20-10 Beam Shaping +0.00/-0.10 3 Rabs <0.25% @ 405nm Ravg <1.5% @ 375 - 435nm
4.22X 放大率， NIR I 镀膜， 封装的变形棱镜对47-274NIR I (600-1050nm) 830 N-SF11 4.22X
20-10 Beam Shaping +0.00/-0.10 3 Ravg ≤0.5% @ 600 - 1050nm


产品概览

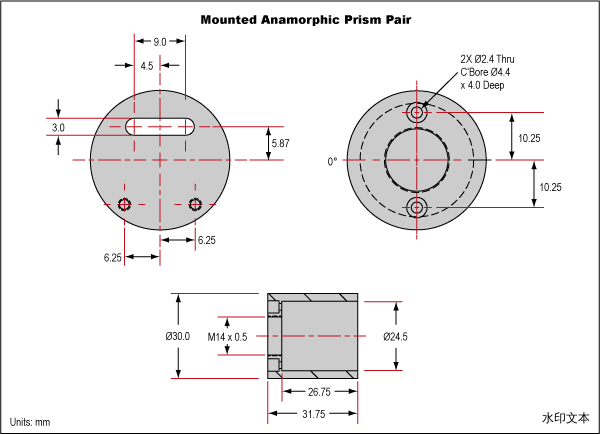

输出光束中心偏移5.9mm（在不规则形状封装棱镜的输入光束中心的基础上）。采用接口夹具可将不规则形状棱镜对旋转连接到相关的激光上，并简化台式安装过程。C接口适配器可连接不规则形状棱镜对到相关 C接口元件上。

    技术数据


Typical Values
Magnificationα1α2Vertical Separation (V)Beam Displacement (D)
2X-20.6°-6.5°1.75mm4.50mm
3X-29.7°-0.9°2.56mm5.45mm
4X-34.1°2.1°3.01mm5.74mm
5X-37.4°3.2°3.33mm6.15mm
6X-39.7°4.0°3.51mm6.42mm
