光学斩波器

光学斩波器

￥ 0.00
0.00


这种高稳定性的变频光学斩波器包含一套化学涂黑处理的斩波盘。这种微型斩波器对于要求紧凑封装的应用是极好的选择。产生超过一个斩波频率信号的组成结构可以视为双频斩波器。斩波盘有多个通光狭缝。在使用200个狭缝的盘时，光斑直径限制在0.75毫米；使用40个狭缝的盘时，光斑直径则在1.0毫米以下。易于更换的叶片由无磁性的中硬度的黄铜制成，可以多种组合。斩波频率由转盘或通过BNC输入的外部直流电压设置。基准输出为TTL脉冲，并与斩波动作同步。 5位数LED显示提供了直读斩波频率。功率： 90 – 130伏或180 – 260伏 ， 50/60伏 ; 最高12瓦。电源包括在内。斩波器常常与锁定放大器一起使用。


  • 包括5个可更换斩波盘

  • 频率从5赫兹至20千赫兹

  • 双频率，微型，标准机型

                                      产品

标题产品编码连接器尺寸 (mm)重量 (kg)在25°C时的温度系数 (%/°C) 频率稳定性 (%) 标记间隔比率 包含不同的槽位 注意

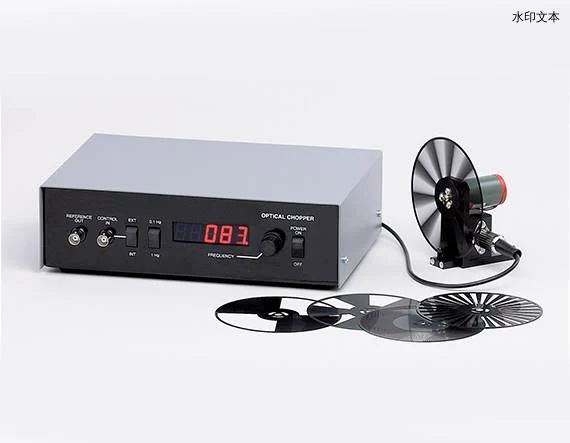

标准光斩波器17-5905 V HCT TTL Pulse via BNC Control Unit: 254 W x 76 H x 178 D Control Unit: 2.6 ±0.01 Short Term: See blade specification for phase jitter Long Term: ±0.1% of maximum frequency 1:1 When Using 1 Blade 2, 5, 10, 30, 200 Compatible Discs: #56-066,  #56-067, #56-068, #56-069, #56-070, #56-071

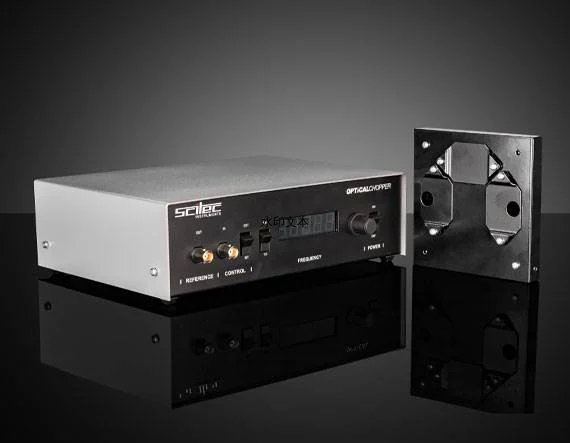

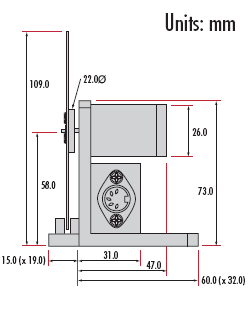

High Frequency Optical Chopper28-1150-5 V HCT TTL Pulse via BNC Control Unit: 254 W x 76 H x 178 D Chopping Head: 32 W x 73 H x 75 L Control Unit: 2.6 ±0.01 Short Term: See blade specification for phase jitter Long Term: ±0.1% of maximum frequency 1:1 When Using 1 Blade 445 (In Blade Protector) Compatible Discs: #28-117,  #28-127,  #28-129,  #28-130


产品概览

为光学斩波器更换狭缝叶片

单独更换叶片，多种狭缝类型。无论是单频或双频率的斩波器都可使用相同的叶片。不过，单频模式不会使用双频叶片上的内部狭缝。这些叶片有1:1标志：空间占空比比率。通过同时安装两个同一类型的盘，位置略微错开，可以将非透过比率提高。

技术数据
