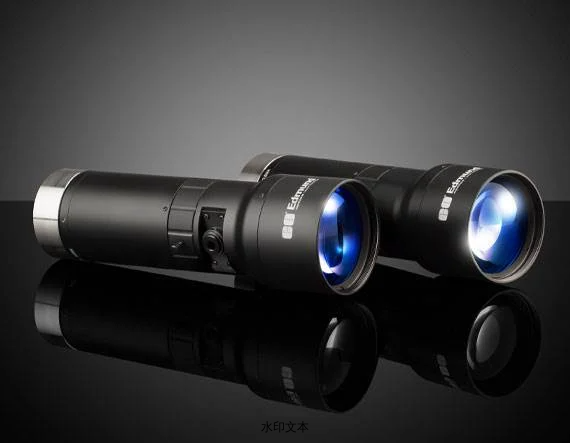

CobaltTL 远心镜头

CobaltTL 远心镜头

￥ 0.00
0.00


TECHSPEC® CobaltTL 远心镜头设计用于半导体与电子元件检测、测量和计量应用。这些远心镜头通过行业领先的低 f/#s 实现高光通量。这些镜头的远心度小于 0.015°，失真只有 0.013%，非常适合图像拼接应用。这些 17.6mm 对角线传感器幅面镜头与索尼 IMX304 1.1” 传感器和其他类似的幅面传感器（如索尼 IMX183）兼容。TECHSPEC® CobaltTL 远心镜头提供出色的对比度水平、优质的图像质量和高测量精度。内置版本提供旋转/重新定位内置照明端口的功能，以充分提高机器制造的灵活性。TECHSPEC® CobaltTL 远心镜头适用于高振动环境，并备有可拆卸的埋头定位螺丝，可将虹膜固定在位。


  • 高分辨率 f/4 双远心镜头，内置照明选件

  • 高达 2000 万像素，2.2µm 像素

  • 1.1"，C 接口远心镜头

                            产品

标题产品编码虹膜选项长度 (mm)突出螺纹的长度 (mm)Horizontal FOV, 1/2" SensorHorizontal FOV, 2/3" Sensor滤光片螺纹最大直径 (mm)重量 (g)Horizontal FOV, 1" Sensor
0.274X In-Line Illumination CobaltTL Telecentric Lens21-069Variable 226.50 222.50 23.36mm 32.12mm M77 x 0.75 (Female) 81.80 1230 46.72mm
0.274X CobaltTL Telecentric Lens21-068Variable 226.50 222.50 23.36mm 32.12mm M77 x 0.75 (Female) 81.80 1230 46.72mm
0.28X 大画幅远心镜头 C-Mount62-921Variable 197.50
23.1mm 31.75mm M132 x 0.75 (Female) 138.6 736 46.18mm
0.345X CobaltTL Telecentric Lens15-870Variable 195.50
18.57mm 25.54mm M67 x 0.75 (Female) 70.0 975 37.16mm
0.345X In-Line CobaltTL Telecentric Lens15-871Variable 195.50
18.57mm 25.54mm M67 x 0.75 (Female) 70.0 975 37.16mm
0.367X C接口 1”尺寸 远心镜头88-602Variable 163.50
17.45mm 24.00mm M67 x 0.75 (Female) 70.0 627 34.92mm
0.5X 大画幅远心镜头 C-Mount62-911Variable 172.90
12.874mm 17.7mm M86 x 1.00 (Female) 90.0 1061 25.75mm
0.55X C接口 1”尺寸 远心镜头88-603Variable 182.50
11.64mm 16.00mm M58 x 0.75 (Female) 62.0 629 23.28mm
0.69X In-Line Illumination CobaltTL Telecentric Lens15-873Variable
175.00 9.27mm 12.75mm M52 x 0.75 (Female) 55 792.4 18.55mm
0.69X CobaltTL Telecentric Lens15-872Variable
175.00 9.27mm 12.75mm M52 x 0.75 (Female) 55 796.9 18.55mm
0.9X 大画幅远心镜头 C-Mount62-901
199.80
7.12mm 9.78mm M62 x 0.75 (Female) 65.0 862 14.23mm


                                          技术数据


DescriptionStock No.Length (A)Front Diameter (B)Back Diameter (C)
0.28XC-Mount#62-921197.59mm138.6mm50mm
0.36XC-Mount#88-602163.5mm70mm43.5mm
0.5XC-Mount#62-911172.9mm90mm50mm
0.55XC-Mount#88-603182.5mm62mm43.5mm
0.69XC-Mount#15-872 /              #15-873 (In-Line)174.96mm55mm46mm
0.9XC-Mount#62-901199.8mm65mm53mm
