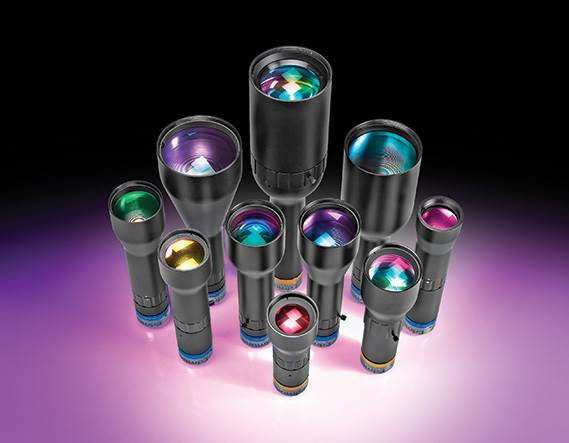

SilverTL™远心镜头

SilverTL™远心镜头

￥ 0.00
0.00


TECHSPEC® SilverTL™ 远心镜头是在线和离线机器视觉生产应用的理想选择，这些应用需要精确测量。这些镜头将高质量光学件与简化的非调焦机械设计相结合，配有可调节的虹膜和锁定螺丝。这些镜头专为计量和测量应用而设计。TECHSPEC® SilverTL™ 远心镜头还提供同轴照明选项，以实现最大程度的适应性。每款镜头还配备标准的前端滤光片螺纹，可用于安装 彩色滤光片, 偏振器, 保护窗口片, 以及LED或光纤环形灯的 照明适配器


  • 可选同轴照明版本的高分辨率 f/6 双远心镜头

  • 高达750万像素、2.8μm像素大小的传感器

  • 高达 2/3"、C接口镜头

  • 放大倍率从 0.16X 到 4X

                                产品

标题产品编码虹膜选项突出螺纹的长度 (mm)Horizontal FOV, 1/2" SensorHorizontal FOV, 2/3" Sensor滤光片螺纹最大直径 (mm)重量 (g)Horizontal FOV, 1/3" Sensor最大像圈 (mm)NA, Object Side工作距离容差 (mm)
0.16x银系远心镜头56-675Variable 191.00 40mm
M62 x 0.75 (Female) 65.00 416 30mm 8.00 0.008 ±3
0.20x银系远心镜头63-073Variable 188.00 32mm
M58 x 0.75 (Female) 60.00 346 24mm 9.00 0.016 ±3
0.25x银系远心镜头56-676Variable 158.00 25.6mm
M46 x 0.75 (Female) 48.00 266 19.2mm 8.00 0.021 ±3
0.30X SilverTL™ 远心镜头58-428Variable 158.00 21.3mm
M43 x 0.75 (Female) 46.00 291 16mm 8.00 0.025 ±3
0.40x银系远心镜头56-677Variable 159.00 16mm
M43 x 0.75 (Female) 45.00 228 12mm 9.00 0.033 ±3
0.50x银系远心镜头63-074Variable 153.00 12.8mm
M37 x 0.75 (Female) 40.00 226 9.6mm 9.00 0.041 ±3
0.5X内置照明端口的银系列远心镜头88-344Variable 156.20 12.8mm
M37 x 0.75 (Female) 40.00 233 9.6mm 9.00 0.041 ±3
0.60x银系远心镜头56-678Variable 156.00 10.7mm
M40.5 x 0.50 (Female) 42.00 212 8mm 9.00 0.05 ±3
0.75X银系列远心镜头67-731Variable 151.20 8.5mm 11.7mm M30.5 x 0.50 (Female) 36.00 208 6.4mm 11.00 0.062 ±3
0.75X内置照明端口的银系列远心镜头88-346Variable 155.20 8.5mm 11.7mm M30.5 x 0.50 (Female) 36.00 227 6.4mm 11.00 0.062 ±3
1.0x银系远心镜头58-430Variable 114.00 6.4mm 8.8mm M37 x 0.75 (Female) 40.00 193 4.8mm 11.00 0.082 ±3
2.0x银系远心镜头58-431Variable 141.00 3.2mm 4.4mm M43 x 0.75 (Female) 45.00 280 2.4mm 11.00 0.164 ±3
2.0X内置照明端口的银系列远心镜头88-348Variable 144.60 3.2mm 4.4mm M43 x 0.75 (Female) 45.00 314 2.4mm 11.00 0.164 ±3
4.0x银系远心镜头58-432Variable 249.00 1.6mm 2.2mm M58 x 0.75 (Female) 61.00 733 1.2mm 11.00 0.32 ±3


                        技术数据


Stock NumberPrimary Mag.Max. Diameter AMounting Diameter BLength CMounting Length DMounting Offset EFilter Thread F
#56-6750.16X65mm30mm191mm50mm43mmM62 x 0.75
#63-0730.20X60mm30mm188mm42mm45mmM58 x 0.75
#56-6760.25X48mm30mm158mm49mm44mmM46 x 0.75
#58-4280.30X46mm30mm158mm60mm43mmM43 x 0.75
#56-6770.40X45mm30mm159mm67mm33mmM43 x 0.75
#63-0740.50X40mm30mm153mm42mm68mmM37 x 0.75
#88-344 (In-Line)156.2mm45.1mm73.4mm
#56-6780.60X42mm30mm156mm57mm46mmM40.5 x 0.5
#67-7310.75X36mm30mm151.2mm34mm*82.2mmM30.5 x 0.5
#88-346 (In-Line)155.2mm46.2mm16.9mm
#58-4301.0X40mm30mm114mm32mm*17mmM37 x 0.75
#58-4312.0X45mm30mm141mm45mm17mmM43 x 0.75
#88-348 (In-Line)144.6mm42.2mm18.8mm
#58-4324.0X61mm30mm249mm99mm17mmM58 x 0.75
