多重透镜阵列

多重透镜阵列

￥ 0.00
0.00

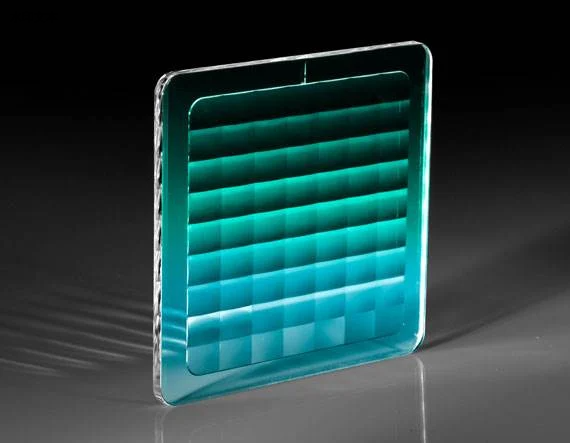

多透镜阵列采用全玻璃单片设计，与胶合或塑料透镜相比，具有更高的透射率、出色的稳定性和经济性。这些透镜可作为单面或双面阵列使用，以满足照明、投影和激光系统的要求。单面阵列用于创建方形光斑图案，或者成对使用时创建均匀的照明。减小两个透镜阵列之间的间距会增加照明面积，而增大间距则会减小照明面积。双面透镜阵列非常适合与激光源配合使用，以创建顶帽输出轮廓，确保机器视觉和显微镜应用的均匀照明。


  • 集成式单片设计

  • 单面阵列成对产生均匀照明

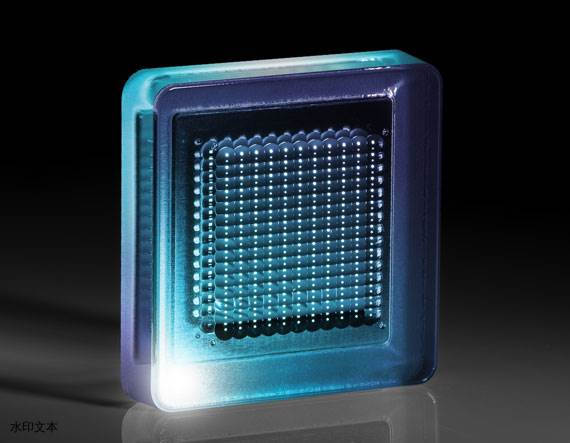

  • 双面阵列是激光帽形轮廓生成的理想选择


                          产品

标题产品编码EFL (mm)基底涂层类型波长范围 (nm)涂层规格尺寸 (mm)透镜半径 (mm)厚度 (mm)厚度容差 (mm)
46 x 46mm Lenslet Array， 4 x 3mm Lenslet63-23038.10 B270 BBAR (400-700nm) Lens Array 400 - 700
46.06 x 46.06 20.00 ±2% 3.00 ±0.2
58 x 60mm Lenslet Array， 7 x 5.4mm Lensl63-23141.90 B270 BBAR (400-700nm) Lens Array 400 - 700
58.0 x 60.0 22.00 ±2% 3.00 ±0.2
32 x 33mm Double Sided Lenslet Array, 1.2 x 1.6mm Lenslets29-341
B270 Uncoated Lens Array 360 - 2700
32.2 x 33.2 2.3 ±0.27.04
32 x 33mm Double Sided Lenslet Array, 1.2 x 1.6mm Lenslets, VIS-NIR Coated72-238
B270 VIS NIR (400-1000nm) Lens Array 400 - 1000 Rabs ≤0.25% @ 880nm; Ravg ≤1.25% @ 400 - 870nm; Ravg ≤1.25% @ 890 - 1000nm 32.2 x 33.2 2.3 ±0.27.04

                         技术数据


ABCDStock No.
46.06mm46.06mm4mm3mm#63-230
58mm60mm7mm5.4mm#63-231
