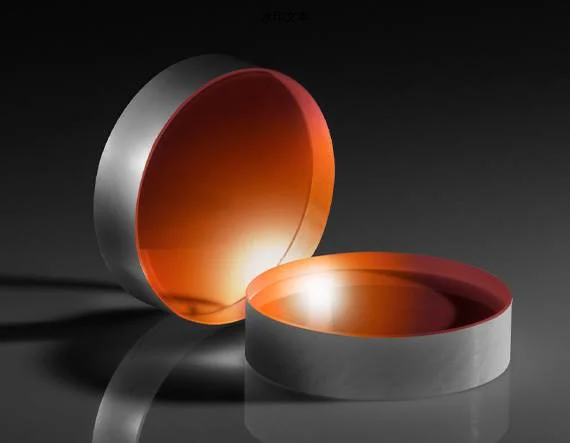

HOLO/OR 衍射涡旋相位板

HOLO/OR 衍射涡旋相位板

￥ 0.00
0.00


HOLO/OR 衍射涡旋相位板是衍射光学元件 (DOE)，可将高斯轮廓输入光束转变为环形能量环。这些光学元件包含螺旋相位跃变，其模式会控制透射光束的相位。 光学透镜 可用于对产生的能量环进行聚焦，同时保持光束轮廓。HOLO/OR 衍射涡旋相位板专为搭配使用准直单模 (TEM00) 高斯输入光束而设计，可将其转变为 TEM01 轴对称模式。这些相位板提供适用于 532nm Nd:YAG 激光与 1030nm Yb:YAG 激光的设计。典型应用包括日冕仪、天文学、高分辨率显微镜、激光焊接、光镊与量子光学。


  • 将高斯光束转变为环形能量环

  • 提供适用于 532nm 与 1030nm 激光的涡旋相位板

  • 与准直单模高斯输入光束兼容


                              产品

标题产品编码CA (mm)涂层DWL (nm)Dia. (mm)基底厚度 (mm)Input Beam Mode整体效率 (%) 拓扑电荷 外环尺寸（衍射极限）Damage Threshold, Reference
1030nm, 25.4mm Dia., Diffractive Vortex Phase Plate14-74322.9 Laser V-Coat (1030nm) 1030 25.40 +0.05/-0.15Fused Silica (Corning 7980)3.00 ±0.1SM TEM00 95 1 2.02 See Link for More Details
532nm, 25.4mm Dia., Diffractive Vortex Phase Plate14-74422.9 Laser V-Coat (532nm) 532 25.40 +0.05/-0.15Fused Silica (Corning 7980)3.00 ±0.1SM TEM00 95 1 2.02 See Link for More Details
