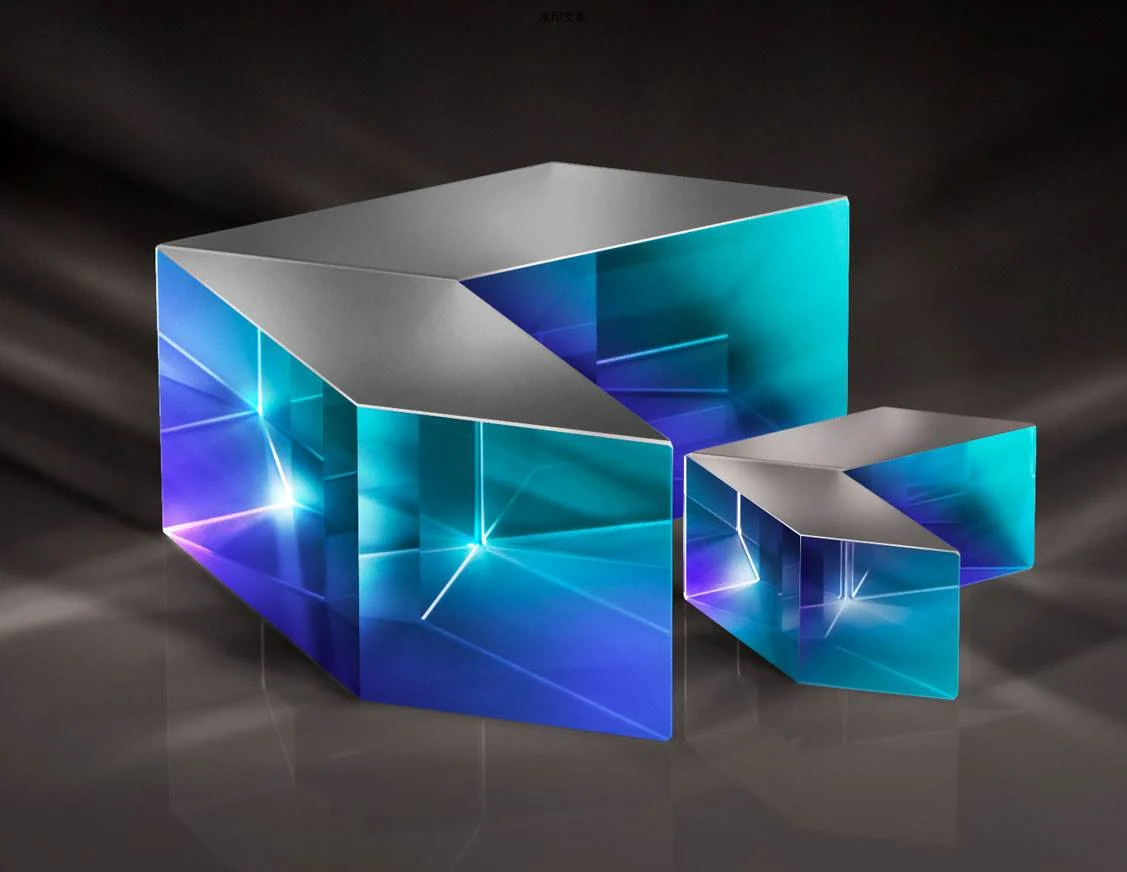

菲涅尔菱形延迟片

菲涅尔菱形延迟片

￥ 0.00
0.00

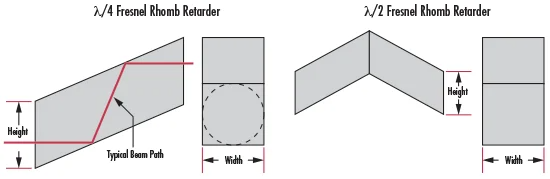

TECHSPEC®菲涅耳菱形延迟片的设计波长为532nm和1064nm。利用特定角度，菲涅尔菱形延迟片通过光的内部反射可实现λ/4的延迟。每种设计都可选VIS 0°或NIR II镀膜，从而在广泛波长范围内实现有效透射。这款TECHSPEC菲涅耳菱形延迟片在特定波长范围内的延迟偏差小于2％，非常适用于二极管和光纤应用。


  • 宽带性能

  • 提供12.7mm和25.4mm选项

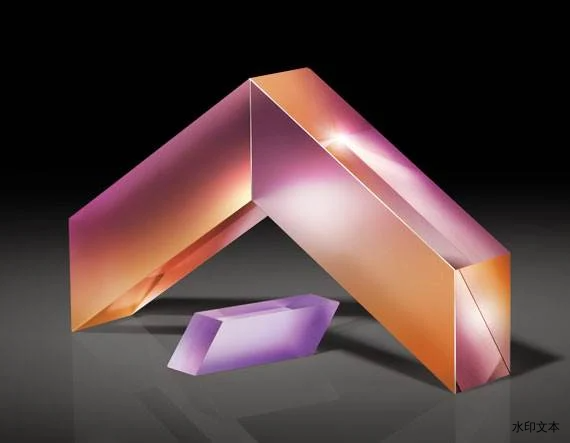

  • 可选λ/4和λ/2延迟


                          产品

标题产品编码CA (mm)涂层DWL (nm)基底延迟性表面质量类型尺寸容差 (mm)倒角涂层规格波长范围 (nm)宽度 (mm)
12.7mm VIS 0 1/4 Fresnel Rhomb Retarder36-1409.45 x 9.45 VIS 0° (425-675nm) 532 N-BK7 λ/4 20-10 Fresnel Retarder ±0.10 Protective bevel as needed Ravg ≤0.4% @ 425 - 675nm 425 - 675 12.70
12.7mm NIR II 1/4 Fresnel Rhomb Retarder36-1429.27 x 9.27 NIR II (750-1550nm) 1064 N-BK7 λ/4 20-10 Fresnel Retarder ±0.10 Protective bevel as needed
750 - 1550 12.70
25.4mm VIS 0 1/4 Fresnel Rhomb Retarder36-14118.81 x 18.81 VIS 0° (425-675nm) 532 N-BK7 λ/4 20-10 Fresnel Retarder ±0.10 Protective bevel as needed
425 - 675 25.40
25.4mm NIR II 1/4 Fresnel Rhomb Retarder36-14318.81 x 18.81 NIR II (750-1550nm) 1064 N-BK7 λ/4 20-10 Fresnel Retarder ±0.10 Protective bevel as needed
750 - 1550 25.40
