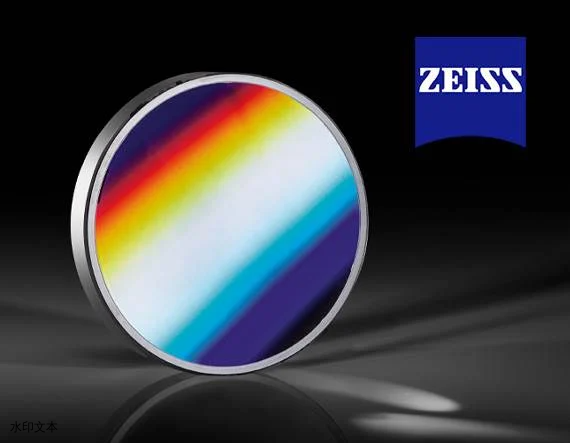

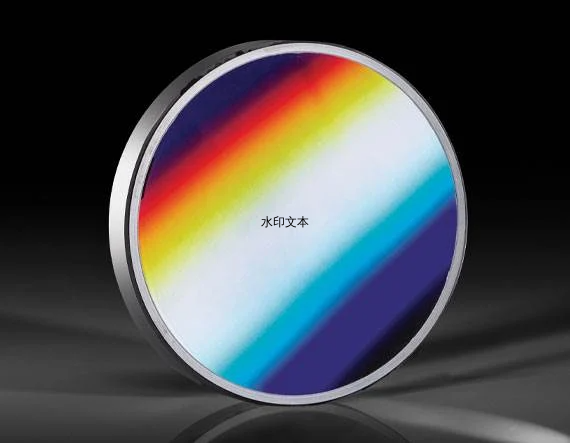

ZEISS 凹面衍射光栅

ZEISS 凹面衍射光栅

￥ 0.00
0.00

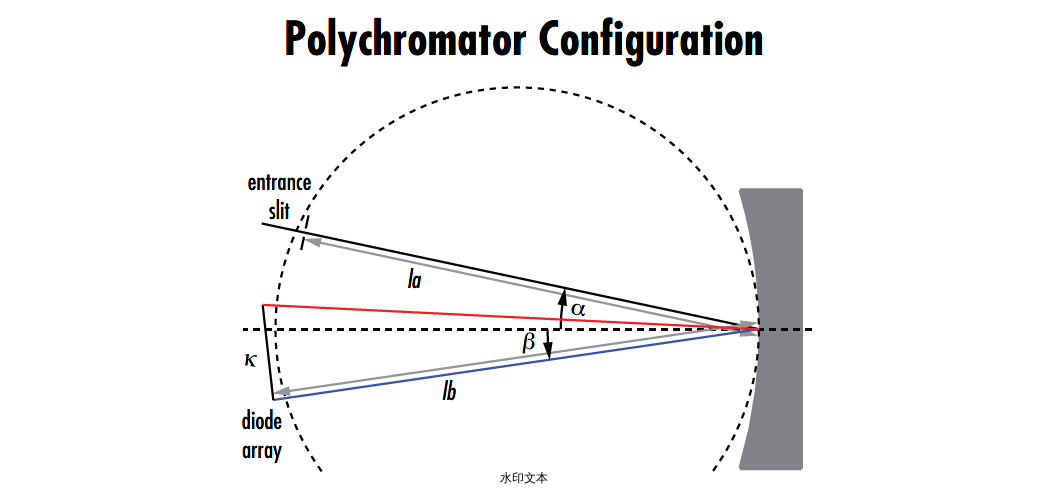

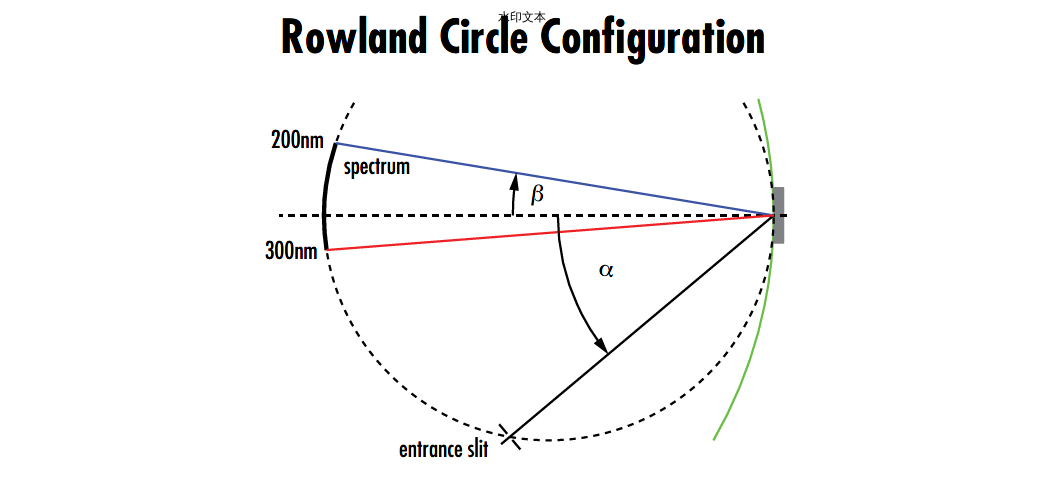

ZEISS 凹面衍射光栅将色散和成像性质合并到单一光学组件上，以集成到光谱系统中。这些凹面光栅采用全息方式生产，同时优化了焦平面，并最大限度减少了光栅波长范围内的像差。ZEISS 凹面衍射光栅的设计目的是提高光栅效率并最大限度减少杂散光，从而提高光谱分辨率和分光仪的信噪比。我们提供具有罗兰圆或多色器安装配置的衍射光栅。罗兰圆光栅非常适用于在罗兰圆上设计的光谱系统，而多色器光栅使用入口狭缝、光栅与平面传感器的固定排列针对设置进行优化。


  • 高光栅效率及低杂散光

  • 以全息方式生产以最大限度减少像差

  • 采用罗兰圆或多色器安装配置

                                              产品

标题产品编码槽/mm闪耀波长 (nm)Dia. (mm)涂层基底类型Diffraction Efficiency (%)Radius of Curvature (mm)Groove Profile
3600 Grooves/mm, 40mm Dia., 220nm Rowland Circle Concave Diffraction Grating11-5353600 ±1220 40.00 Bare Aluminum ZERODUR® Rowland Circle ≥50 @ 200nm   ≥34 @ 300nm   ≥32 @ 400nm 298.50 Sinusoidal
3600 Grooves/mm, 32mm Dia., 220nm Rowland Circle Concave Diffraction Grating11-5363600 ±1220 32.00 Bare Aluminum ZERODUR® Rowland Circle ≥16 @ 225nm   ≥42 @ 250nm   ≥32 @ 300nm 150.70 Sinusoidal
2700 Grooves/mm, 40mm Dia., 220nm Rowland Circle Concave Diffraction Grating11-5372700 ±4220 40.00 Bare Aluminum ZERODUR® Rowland Circle ≥30 @ 200nm   ≥34 @ 265nm   ≥32 @ 350nm 501.19 Sinusoidal
2400 Grooves/mm, 64.5mm Dia., 180nm Rowland Circle Concave Diffraction Grating11-5382400 ±4180 64.50 Bare Aluminum ZERODUR® Rowland Circle ≥36 @ 200nm   ≥36 @ 250nm   ≥32 @ 350nm 749.89 Sinusoidal
2400 Grooves/mm, 50mm Dia., 200nm Rowland Circle Concave Diffraction Grating11-5392400 ±3200 50.00 Bare Aluminum N-ZK7 Rowland Circle ≥40 @ 215nm   ≥33 @ 275nm   ≥28 @ 375nm 398.83 Sinusoidal
1600 Grooves/mm, 25mm Dia., 230nm Polychromator Concave Diffraction Grating11-5401600 ±2230 25.00 Bare Aluminum N-BK7 Polychromator ≥65 @ 230nm   ≥18 @ 500nm 149.73 Blazed
600 Grooves/mm, 30mm Dia., 230nm Polychromator Concave Diffraction Grating11-541600 ±1230 30.00 Bare Aluminum N-BK7 Polychromator ≥70 @ 230nm   ≥28 @ 400nm   ≥15 @ 600nm 109.77 Blazed
320 Grooves/mm, 64mm Dia., 230nm Polychromator Concave Diffraction Grating11-542320 ±1230 64.00 Bare Aluminum N-BK7 Polychromator ≥65 @ 225nm   ≥50 @ 300nm   ≥18 @ 500nm 109.77 Blazed
320 Grooves/mm, 30mm Dia., 230nm Polychromator Concave Diffraction Grating11-543320 ±1230 30.00 Bare Aluminum N-BK7 Polychromator ≥65 @ 220nm   ≥58 @ 300nm   ≥20 @ 500nm 109.77 Blazed
844 Grooves/mm 41mm Dia., 230nm Polychromator Concave Diffraction Grating11-544844 ±0.75230 41.00 Bare Aluminum N-BK7 Polychromator ≥70 @ 210nm   ≥30 @ 415nm 138.10 Blazed
