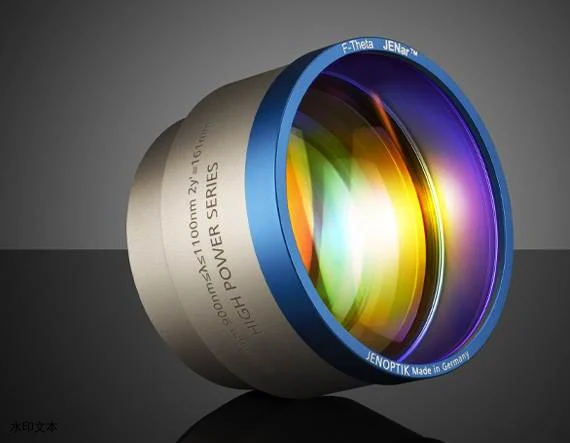

Jenoptik JENar™ Silverline™ F-Theta 扫描透镜

Jenoptik JENar™ Silverline™ F-Theta 扫描透镜

￥ 0.00
0.00


Jenoptik JENar™ Silverline™ F-Theta 扫描透镜在像面提供平场，并具有低吸收率熔融石英基板，使其适用于高功率激光应用。这些 F-Theta 透镜提供高损伤阈值，无需主动冷却即可处理高达 4 千瓦的光束功率，并且可以在266nm到1100nm的不同波长范围内使用。凭借高达 328mm x 328mm 的大处理区域、低远心误差和衍射极限图像质量，这些透镜可在整个扫描范围内实现高光斑一致性和更高的吞吐量。凭借其获得专利的可堆叠安装技术，这些透镜可补偿热应力并提高光学组件的稳定性，确保 OEM 系统中的高精度调整和位置控制。Jenoptik JENar™ Silverline™ F-Theta 扫描透镜专为需要高功率和短脉冲 Nd:YAG、Yb:doped 和光纤激光源的应用而开发，并与检流计和扩束镜配合使用。


  • 用于高功率激光应用的低吸收熔融石英基板

  • 高达 328mm x 328mm 的大扫描场

  • 高损伤阈值和低远心误差

  • Jenoptik JENar™ F-Theta 扫描透镜也可用

                                                    产品

标题产品编码FL (mm)基底型号最大直径 (mm)扫描角 (°)扫描场 (mm)安装螺纹远心度 (°)类型重量 (g)WD (mm)注意
103mm, 355nm JENar™ Silverline™ F-Theta Scanning Lens16-768103.00 Fused Silica (Corning 7980)017700-402-26 99.8 +0/-0.1±20.1 50 x 50 M85 x 1 F-Theta Only: 2.40
With Scanner: 2.80 		JENar Silverline F-Theta 700 134.85 Damage Warning: Not recommended for picosecond and femtosecond laser pulses.
170mm, 355nm JENar™ Silverline™ F-Theta Scanning Lens16-771170.00 Fused Silica (Corning 7980)586840 146 +0/-0.2±25 100 x 100 M85 x 1 F-Theta Only: 4.80
With Scanner: 4.80 		JENar Silverline F-Theta 1850 235.8 Damage Warning: Not recommended for picosecond and femtosecond laser pulses.
510mm, 355nm JENar™ Silverline™ F-Theta Scanning Lens17-026510.00 Fused Silica (Corning 7980)017700-405-26 104.8 +0/-0.2±25.7 328 x 328 M85 x 1 F-Theta Only: 18.20
With Scanner: 18.20 		JENar Silverline F-Theta 700 609 Damage Warning: Not recommended for picosecond and femtosecond laser pulses.
160mm, 900-1100nm JENar™ Silverline™ F-Theta Scanning Lens17-021160.00 Fused Silica (Corning 7980)601787 119.8 +0/-0.2±20 78 x 78 M85 x 1 F-Theta Only: 5.20
With Scanner: 5.40 		JENar Silverline F-Theta 1080 182.00 @ 900nm
183.90 @ 1100nm
255mm, 900-1100nm JENar™ Silverline™ F-Theta Scanning Lens17-022255.00 Fused Silica (Corning 7980)601804 119.8 +0/-0.2±18 114 x 114 M85 x 1 F-Theta Only: 7.20
With Scanner: 7.40 		JENar Silverline F-Theta 1200 301.50 @ 900nm
304.20 @ 1100nm
160mm, 1030-1080nm JENar™ Silverline™ F-Theta Scanning Lens16-769160.00 Fused Silica (Corning 7980)017700-025-26 119.8 +0/-0.2±20 78 x 78 M85 x 1 F-Theta Only: 5.20
With Scanner: 5.40 		JENar Silverline F-Theta 1080 183.6
255mm, 1030-1080nm JENar™ Silverline™ F-Theta Scanning Lens16-770255.00 Fused Silica (Corning 7980)017700-026-26 119.8 +0/-0.2±18 114 x 114 M85 x 1 F-Theta Only: 7.20
With Scanner: 7.40 		JENar Silverline F-Theta 1200 303.3
