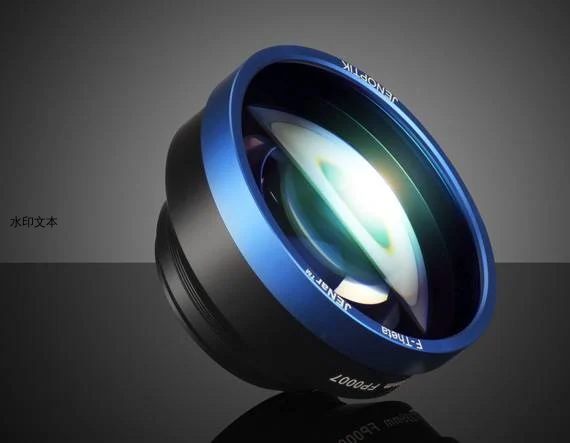

Jenoptik JENar™ F-Theta 扫描透镜

Jenoptik JENar™ F-Theta 扫描透镜

￥ 0.00
0.00


Jenoptik JENar™ F-Theta 扫描透镜用于在扫描系统的像面提供平场，并与检流计、扩束镜和激光源配合使用。这些 F-Theta 透镜具有宽焦距和大扫描场。这些透镜针对常见的 Nd:YAG、Yb:doped 和光纤激光源进行了优化，波长范围为 355nm、515-540nm 和 1030-1080nm。凭借其获得专利的可堆叠安装技术，这些透镜可补偿热应力并提高光学组件的稳定性，确保 OEM 系统中的高精度调整和位置控制。Jenoptik JENar™ F-Theta 扫描透镜是高精度激光材料加工和激光扫描应用的理想选择。


  • 高精度材料加工和激光扫描应用的理想选择

  • 高达 320mm x 320mm 的大扫描场

  • 从 53mm 到 420mm 的宽焦距范围

  • Jenoptik JENar™ Silverline™ F-Theta 扫描透镜也可用

                                     产品


标题产品编码FL (mm)型号最大直径 (mm)扫描角 (°)扫描场 (mm)安装螺纹远心度 (°)类型重量 (g)WD (mm)
255mm, 515-540nm JENar™ F-Theta Scanning Lens16-773255.00 017700-205-26 119.8 +0/-0.252.1 165 x 165 M85 x 1  F-Theta Only: 14.2
With Scanner: 14.2 		JENar F-Theta 1213 294
330mm, 515-540nm JENar™ F-Theta Scanning Lens16-774330.00 017700-208-26 119.8 +0/-0.257.6 245 x 245 M85 x 1 F-Theta Only: 18.4
With Scanner: 18.4 		JENar F-Theta 1300 384.1
108mm, 515-540nm JENar™ F-Theta Scanning Lens17-023108.00 017700-203-26 104.8 +0/-0.140 53 x 53 M85 x 1 F-Theta Only: 4.8
With Scanner: 5.6 		JENar F-Theta 900 130.2
255mm, 1030-1080nm JENar™ F-Theta Scanning Lens16-772255.00 017700-017-26 119.8 +0/-0.253.2 169 x 169 M85 x 1 F-Theta Only: 14.3
With Scanner: 15 		JENar F-Theta 1400 291
125mm, 1030-1080nm + VIS JENar™ F-Theta Scanning Lens17-024125.00 601926 119.8 +0/-0.237.2 57 x 57 M85 x 1 F-Theta Only: 4.9
With Scanner: 5.1 		JENar F-Theta 860 154.6
255mm, 1030-1080nm + VIS JENar™ F-Theta Scanning Lens17-025255.00 601948 119.8 +0/-0.253.2 169 x 169 M85 x 1 F-Theta Only: 14.3
With Scanner: 15 		JENar F-Theta 1400 291
