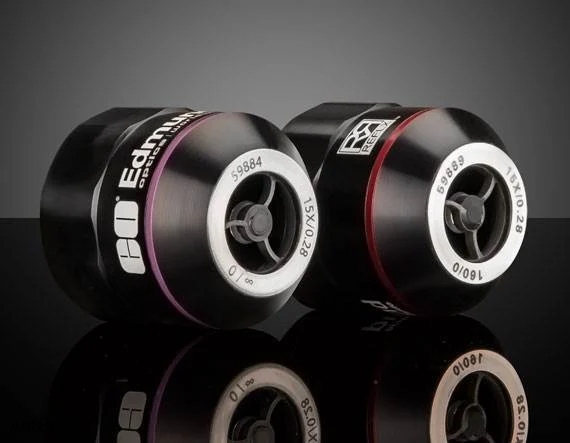

高品质ReflX®反射物镜

高品质ReflX®反射物镜

￥ 0.00
0.00


我们的ReflX®反射物镜是和原来的反射物镜加了个可以减小P-V值的装置，可以在入射角为45度时使用。生产这种反射物镜的作用是可以达到λ/4P-V的波前，此时需要反射镜有很高的精度。为此我们的精加工中心使用QED Q22-MRF磁流体加工设备和QED SSI干涉仪来加工和检测我们的反射面形，此精度可以达到1/20ΛP-V值。


  • 衍射极限性能：传输波前，RMS: λ/14

  • 锥形设计可以在45度入射角的时候方便的安装和拆卸

  • 为降低衍射效应采取了弯曲结构

  • 另有 TECHSPEC® Reflx® 物镜 可供选择

                                             产品

标题产品编码入射瞳孔 (mm)FOV (mm)Horizontal FOV, 1/2" SensorHorizontal FOV, 2/3" SensorFL (mm)涂层放大率支架NA类型
高精度Reflx反射物镜，远场共轭，DUV镀膜，15x/0.28NA59-88451.8
0.43mm 0.59mm 13.30 DUV Enhanced Aluminum (150-11000nm) 15X RMS 0.28 Microscope Objective
高精度Reflx反射物镜，近场共轭，DUV镀膜，15x/0.28NA59-88540.0 150 0.43mm 0.59mm 12.97 DUV Enhanced Aluminum (150-11000nm) 15X RMS 0.28 Microscope Objective
高精度Reflx反射物镜，远场共轭，UV镀膜，15x/0.28NA59-88651.8
0.43mm 0.59mm 13.30 Enhanced Aluminum (200-11000nm) 15X RMS 0.28 Microscope Objective
高精度Reflx反射物镜，近场共轭，UV镀膜，15x/0.28NA59-88740.0 150 0.43mm 0.59mm 12.97 Enhanced Aluminum (200-11000nm) 15X RMS 0.28 Microscope Objective
高精度Reflx反射物镜，远场共轭，镀金膜，15x/0.28NA59-88851.8
0.43mm 0.59mm 13.30 Protected Gold (700-11000nm) 15X RMS 0.28 Microscope Objective
高精度Reflx反射物镜，近场共轭，镀金膜，15x/0.28NA59-88940.0 150 0.43mm 0.59mm 12.97 Protected Gold (700-11000nm) 15X RMS 0.28 Microscope Objective


                                              产品概览

远场校正镜头可用于调焦，而有限共扼镜头可用于成像方面。当加一个200mm的二级转接镜头使，远场校正镜头也可用在成像方面。加上滤光片和分光镜后，本镜头可用在生物医疗和荧光显微方面。远场镜头的标准后截距为160mm,可与普通的DIN镜头互换.值得注意的是受光路结构的限制，这两款镜头的像面中心的亮度低，比较朦胧。

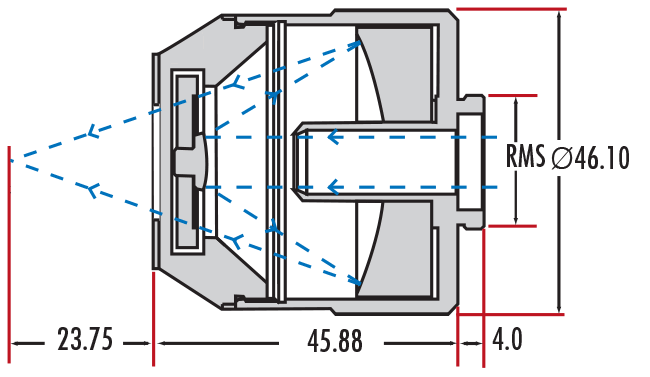

在许多情况下需要一个入射角大于45度的阵列，为了适应这些不常见的角度，惠普的ReflX®，使用锥形设计提供了一个距离物面大于6mm。

为了消除由直纹导致像面的衍射效应，惠普的ReflX®，采用了一个弯曲设计，所有的内部结构都在美国加工、装配、测试、并用ZYGO 干涉仪认证,而且每一个面都认证。对于客户的要求，包括激光镀膜和不同的腔长，请与我们的销售部门联系。


                                              技术数据
