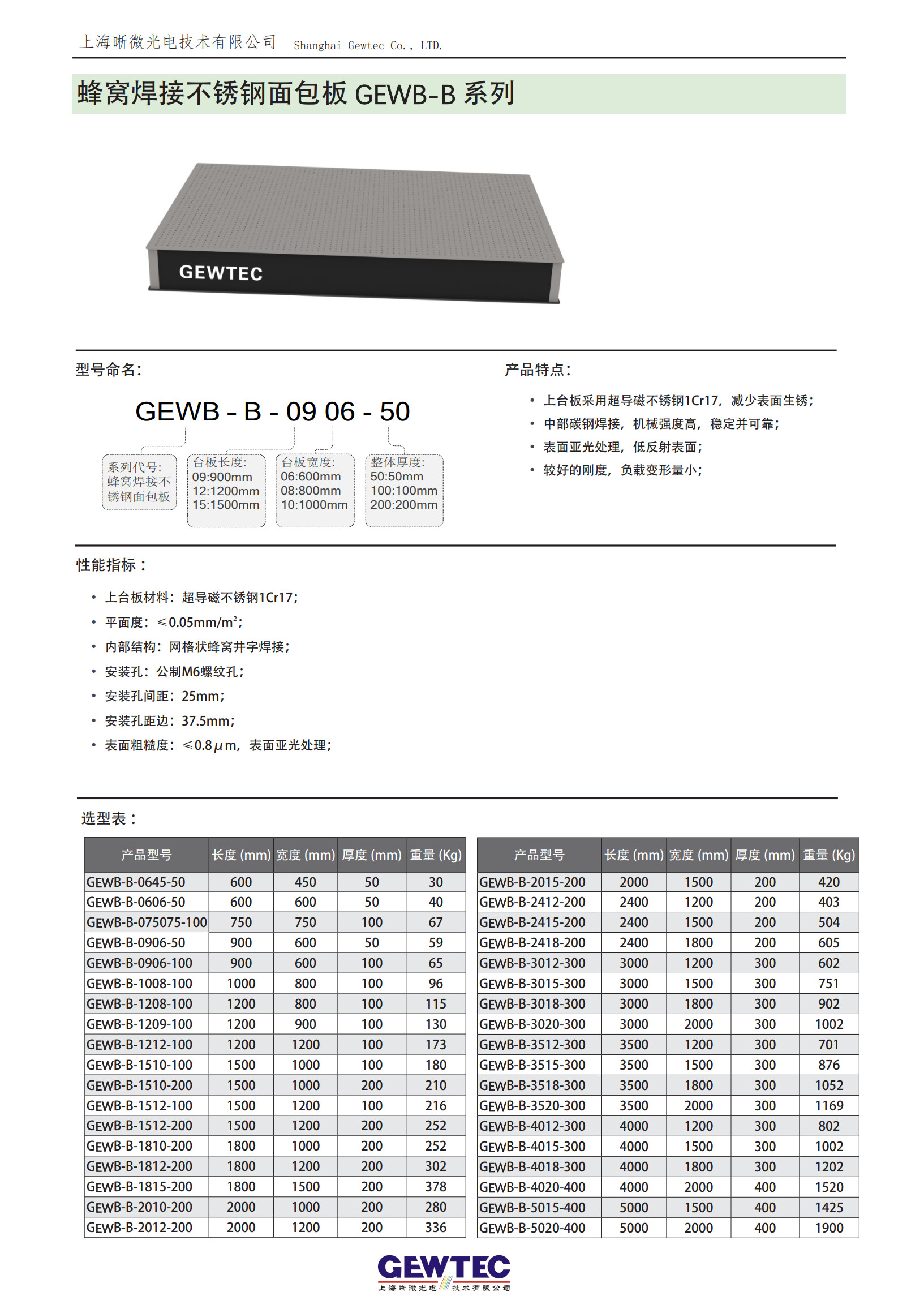

蜂窝焊接不锈钢面包板 GEWB-B 系列

上海晰微光电 GEWTEC GEWB-B蜂窝焊接不锈钢面包板，台面采用超导磁不锈钢1Cr17，蜂窝井字焊接结构，高刚性低变形，亚光低反射表面，M6阵列螺纹孔，适合光学实验、激光光路搭建、精密检测等场景。

型号命名规则

GEWB - B - 09 06 - 50

• 系列代号：蜂窝焊接不锈钢面包板

• 台板长度：09：900mm / 12：1200mm / 15：1500mm

• 台板宽度：06：600mm / 08：800mm / 10：1000mm

• 整体厚度：50：50mm / 100：100mm / 200：200mm

产品特点

• 上台板采用超导磁不锈钢1Cr17，减少表面生锈；

• 中部碳钢焊接，机械强度高，稳定并可靠；

• 表面亚光处理，低反射表面；

• 较好的刚度，负载变形量小；

性能指标

• 上台板材料：超导磁不锈钢1Cr17

• 平面度：≤0.05mm/m²

• 内部结构：网格状蜂窝井字焊接

• 安装孔：公制M6螺纹孔

• 安装孔间距：25mm

• 安装孔距边：37.5mm

• 表面粗糙度：≤0.8μm，表面亚光处理

产品介绍

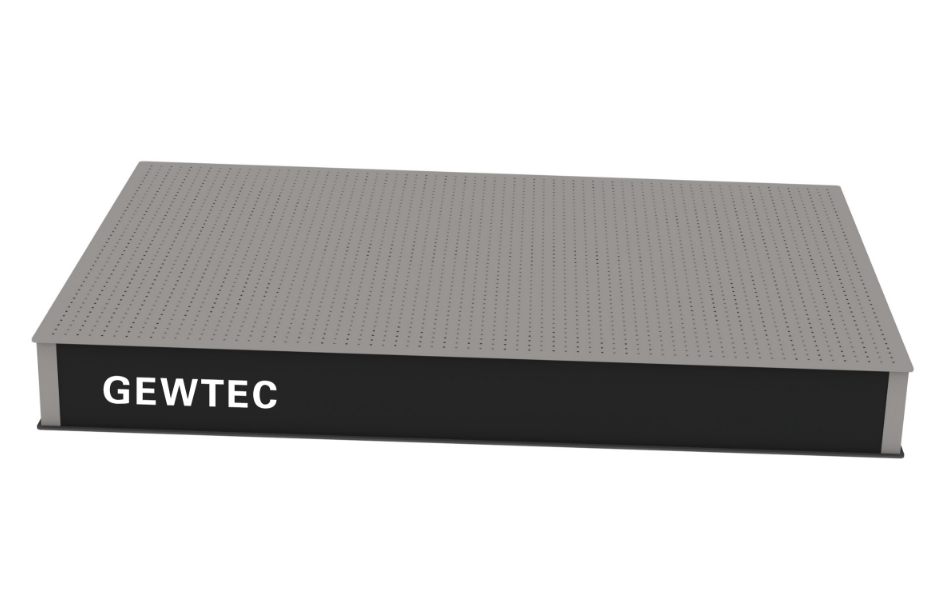

GEWTEC GEWB-B蜂窝焊接不锈钢光学面包板，采用网格蜂窝井字焊接内部结构，兼顾高刚性与轻量化。台面1Cr17超导磁不锈钢材质，抗锈蚀性能优异，亚光低反射表面，抑制杂散光干扰。标准25mm间距M6螺纹阵列孔，方便快速安装光学镜架、透镜、激光器、CCD相机、位移台等光学元器件。负载变形小、平面度精度高，广泛应用于光学实验室光路调试、激光系统、精密显微检测、光电测量等精密光学场景。

应用场景

• 光学实验光路搭建

• 激光测试系统

• 精密光电检测

• 显微成像实验

• 教学光学平台

• 科研仪器装配

选型表
