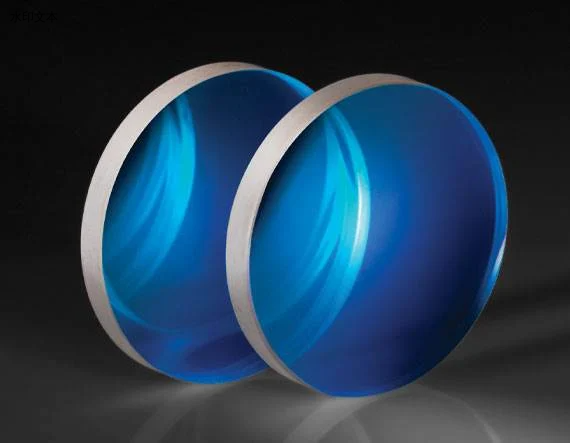

λ/10平板分光镜

λ/10平板分光镜

￥ 0.00
0.00


λ/10平板分光镜


λ/10 平板分光镜是一款高面形精度的平面分光光学元件，区别于普通分光片，核心优势为λ/10 面形精度，具备极低波前畸变，分光后可保证光束质量稳定，是干涉测量、激光诊断、精密光学检测光路里常用的分光器件。


产品基底与工艺:λ/10 平板分光镜主流可选熔石英、光学 K9 玻璃基底。熔石英版本适合紫外、可见光、近红外激光波段，抗激光损伤阈值更高；K9 玻璃版本性价比高，多用于可见光精密成像光路。 元件双面精密抛光，严格控制平行度，搭配介质分光镀膜，可按需实现不同分光比例（T/R），常见 45° 入射角方案，也支持 0°、30° 等自定义入射角镀膜。


核心特点

    • 面形精度 λ/10，波前畸变小，分光后光束形变可控，适合对波前质量敏感的光路；

    • 低散射抛光表面，表面质量可按需选择，杂散光抑制效果好；

    • 镀膜方案灵活：宽带消偏振分光膜、偏振分光膜、单波长激光分光膜均可定制；

    • 圆形、方形均可加工，口径支持小尺寸到大口径定制，支持倒角、侧边磨砂处理；

    • 热稳定性好，熔石英版本适合连续激光、脉冲激光工作场景。



    普通分光镜往往只满足分光比例要求，容易引入波前误差；而 λ/10 平板分光镜把面形指标作为核心控制项，兼顾分光功能与光束保真能力。在精密光学、激光检测、干涉测量这类高端光路中，是保障整套系统检测精度的关键光学元件。



    产品详情


    产品特点
    标题产品编码涂层规格构造 Dia. (mm)尺寸容差 (mm)边缘反射/透射比 (R/T)基底表面平整度 (P-V)表面质量厚度 (mm)厚度容差 (mm)类型
    Wedged Plate BS 25mm VIS 30/7034-412Surface 1: 30/70 ±5% @ 550nm, ±10% @ 400 - 700nm Surface 2: AR Ravg ≤1%, Rabs ≤2% @ 400 - 700nm Plate 25.00 ±0.10 Protective Bevel as needed 30/70 Fused Silica (Corning 7980)λ/10 20-10 3.00 ±0.20 Standard Beamsplitter
    Wedged Plate BS 25mm VIS 50/5034-413Surface 1: 50/50 ±5% @ 550nm, ±10% @ 400 - 700nm Surface 2: AR Ravg ≤1%, Rabs ≤2% @ 400 - 700nm Plate 25.00 ±0.10 Protective Bevel as needed 50/50 Fused Silica (Corning 7980)λ/10 20-10 3.00 ±0.20 Standard Beamsplitter
    Wedged Plate BS 25mm VIS 70/3034-414Surface 1: 70/30 ±5% @ 550nm, ±10% @ 400 - 700nm Surface 2: AR Ravg ≤1%, Rabs ≤2% @ 400 - 700nm Plate 25.00 ±0.10 Protective Bevel as needed 70/30 Fused Silica (Corning 7980)λ/10 20-10 3.00 ±0.20 Standard Beamsplitter
    Wedged Plate BS 50mm VIS 30/7034-415Surface 1: 30/70 ±5% @ 550nm, ±10% @ 400 - 700nm Surface 2: AR Ravg ≤1%, Rabs ≤2% @ 400 - 700nm Plate 50.00 ±0.10 Protective Bevel as needed 30/70 Fused Silica (Corning 7980)λ/10 20-10 3.00 ±0.20 Standard Beamsplitter
    Wedged Plate BS 50mm VIS 50/5034-416Surface 1: 50/50 ±5% @ 550nm, ±10% @ 400 - 700nm Surface 2: AR Ravg ≤1%, Rabs ≤2% @ 400 - 700nm Plate 50.00 ±0.10 Protective Bevel as needed 50/50 Fused Silica (Corning 7980)λ/10 20-10 3.00 ±0.20 Standard Beamsplitter
    Wedged Plate BS 50mm VIS 70/3034-417Surface 1: 70/30 ±5% @ 550nm, ±10% @ 400 - 700nm Surface 2: AR Ravg ≤1%, Rabs ≤2% @ 400 - 700nm Plate 50.00 ±0.10 Protective Bevel as needed 70/30 Fused Silica (Corning 7980)λ/10 20-10 3.00 ±0.20 Standard Beamsplitter
