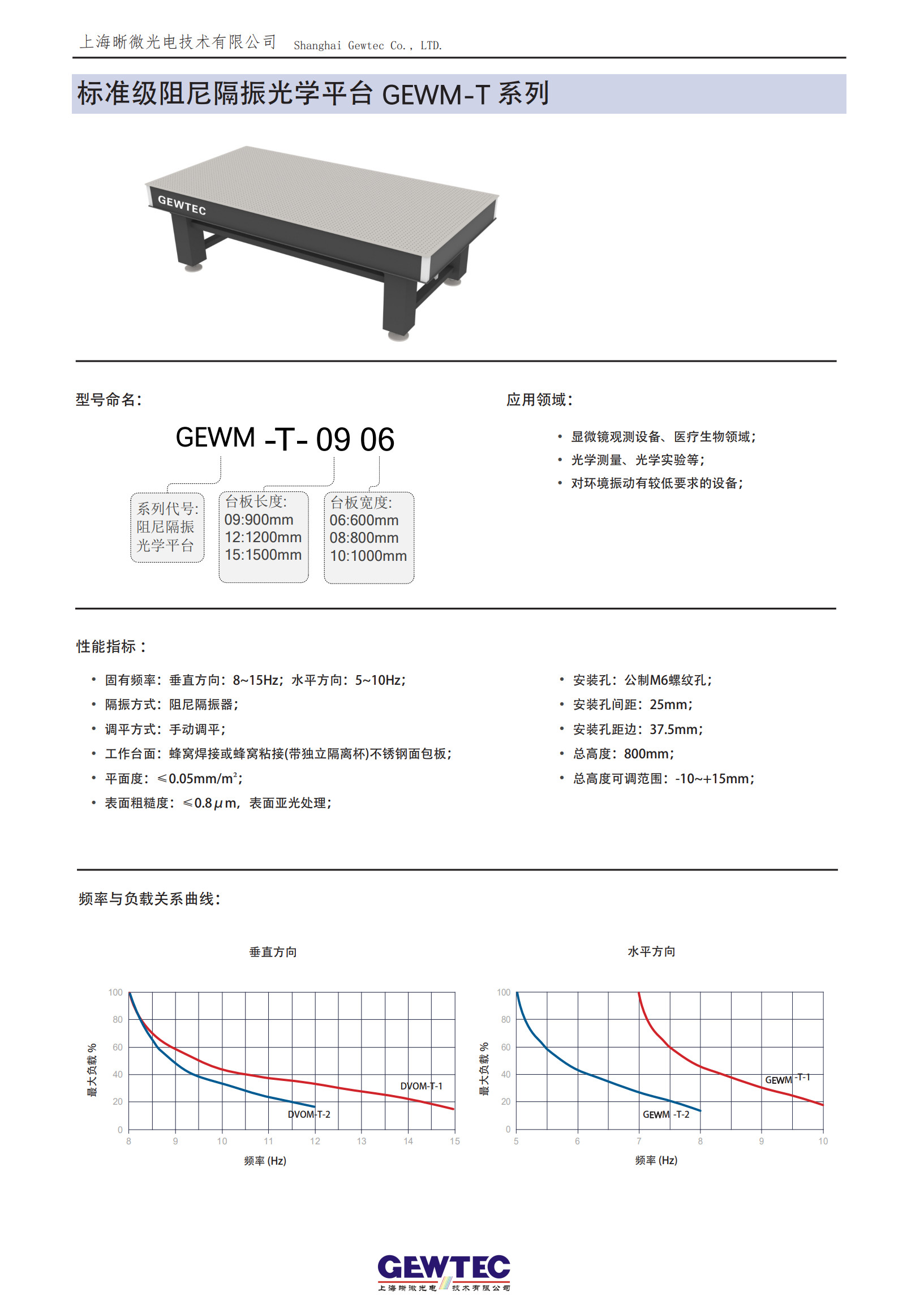

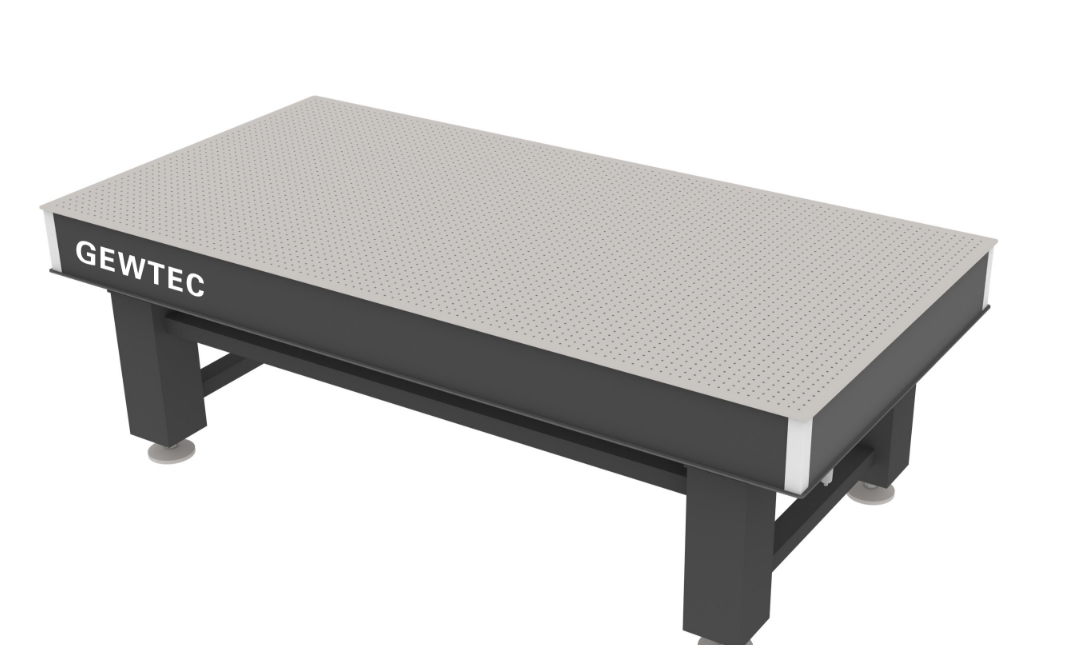

标准级阻尼隔振光学平台 GEWM-T 系列

上海晰微光电阻尼隔振光学平台，台面采用蜂窝焊接 / 蜂窝粘接不锈钢面包板，配置独立隔离杯，表面亚光处理，平面度≤0.05mm/m²，表面粗糙度≤0.8μm。 采用阻尼隔振器，垂直固有频率 8~15Hz，水平 5~10Hz，手动调平结构，台面标配 M6 公制螺纹阵列孔，孔间距 25mm，平台总高 800mm，高度可在 - 10~+15mm 区间调节。 适合显微镜观测、医疗生物实验、光学测量、光学实验等场景，适配对环境振动有基础抑制需求的精密设备。平台支持 900/1200/1500mm 多种长度，600/800/1000mm 多种宽度可选。

型号命名：GEWM -T- 09 06

• 系列代号：阻尼隔振光学平台

• 台板长度：09:900mm /12:1200mm /15:1500mm

• 台板宽度：06:600mm /08:800mm /10:1000mm

性能指标

• 固有频率：垂直方向：8~15Hz；水平方向：5~10Hz；

• 隔振方式：阻尼隔振器；

• 调平方式：手动调平；

• 工作台面：蜂窝焊接或蜂窝粘接 (带独立隔离杯) 不锈钢面包板；

• 平面度：≤0.05mm/m²；

• 表面粗糙度：≤0.8μm，表面亚光处理；

• 安装孔：公制 M6 螺纹孔；

• 安装孔间距：25mm；

• 安装孔距边：37.5mm；

• 总高度：800mm；

• 总高度可调范围：-10~+15mm；

应用领域

• 显微镜观测设备、医疗生物领域；

• 光学测量、光学实验等；

• 对环境振动有较低要求的设备；

频率与负载关系曲线

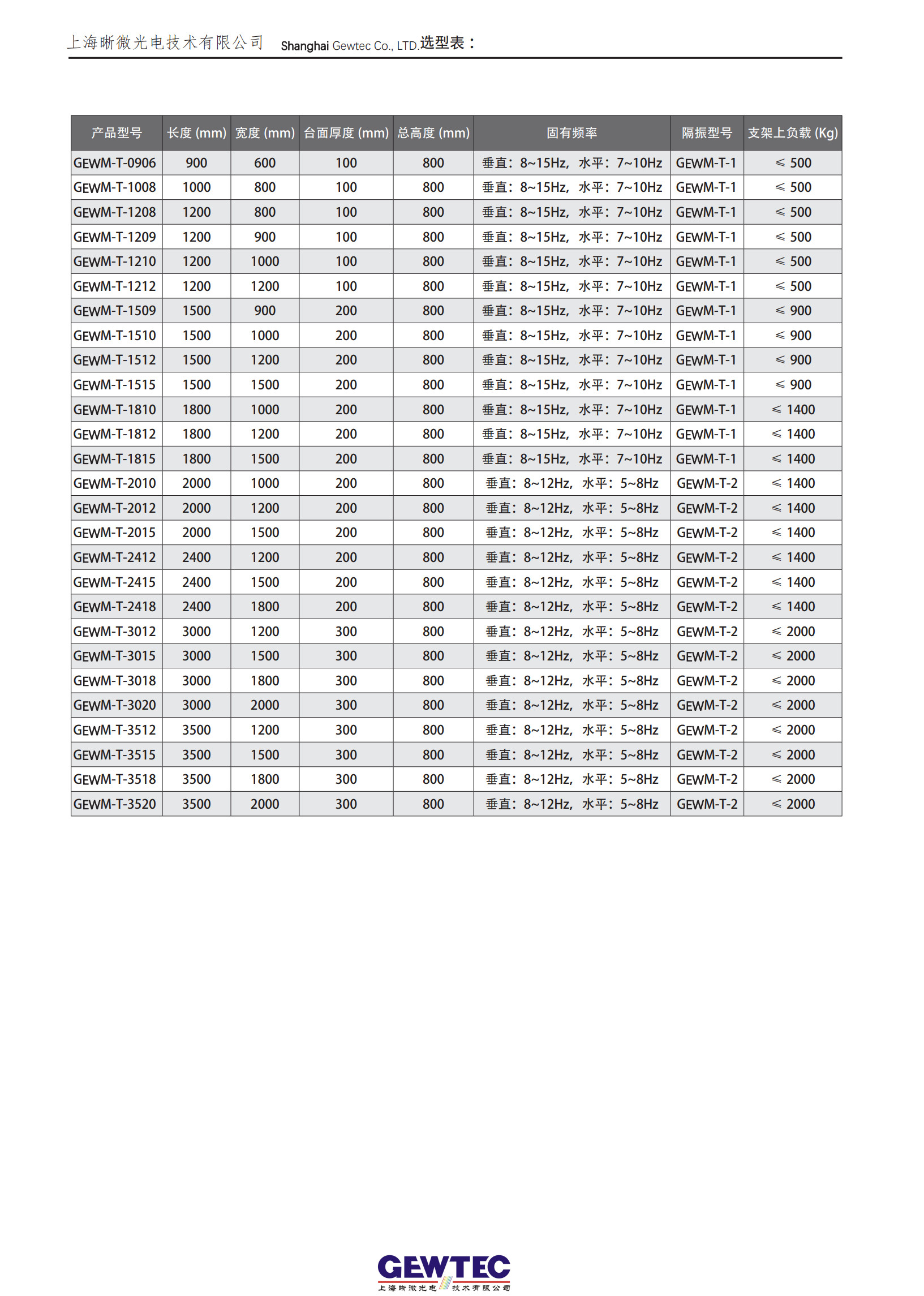

选型表
