气浮隔振光学平台

气浮隔振光学平台

•显微镜观测设备、医疗生物领域

• 光学测量、光学实验等；

• 精密检测领域等；

• 激光干涉、光谱类实验等；

• 对环境振动有较高要求的设备

￥ 0.00
0.00


•显微镜观测设备、医疗生物领域

• 光学测量、光学实验等；

• 精密检测领域等；

• 激光干涉、光谱类实验等；

• 对环境振动有较高要求的设备

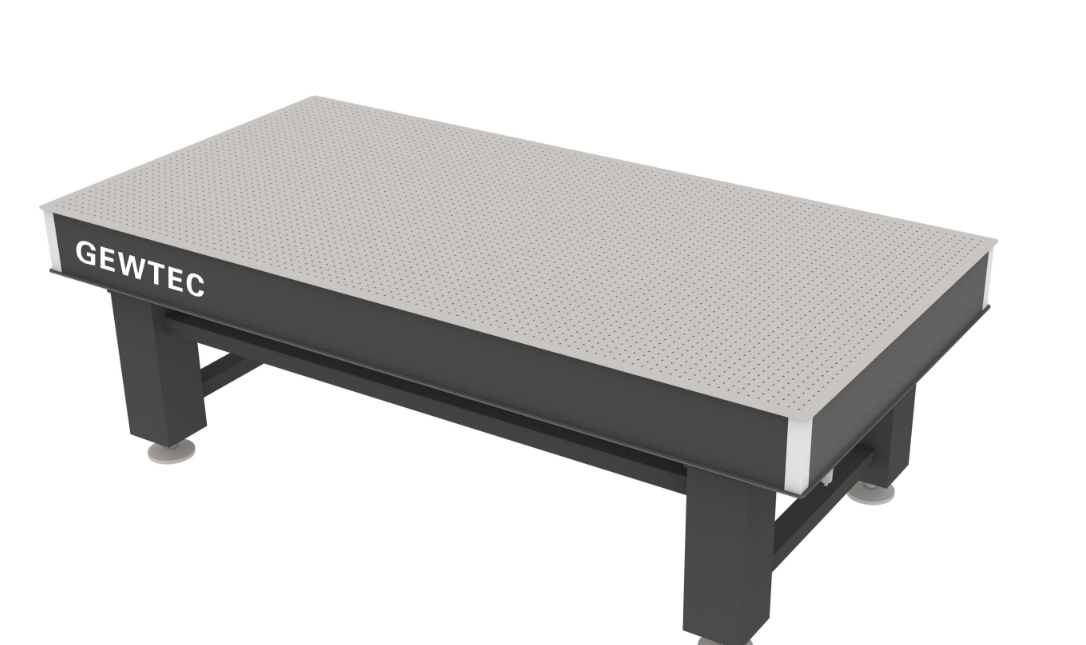

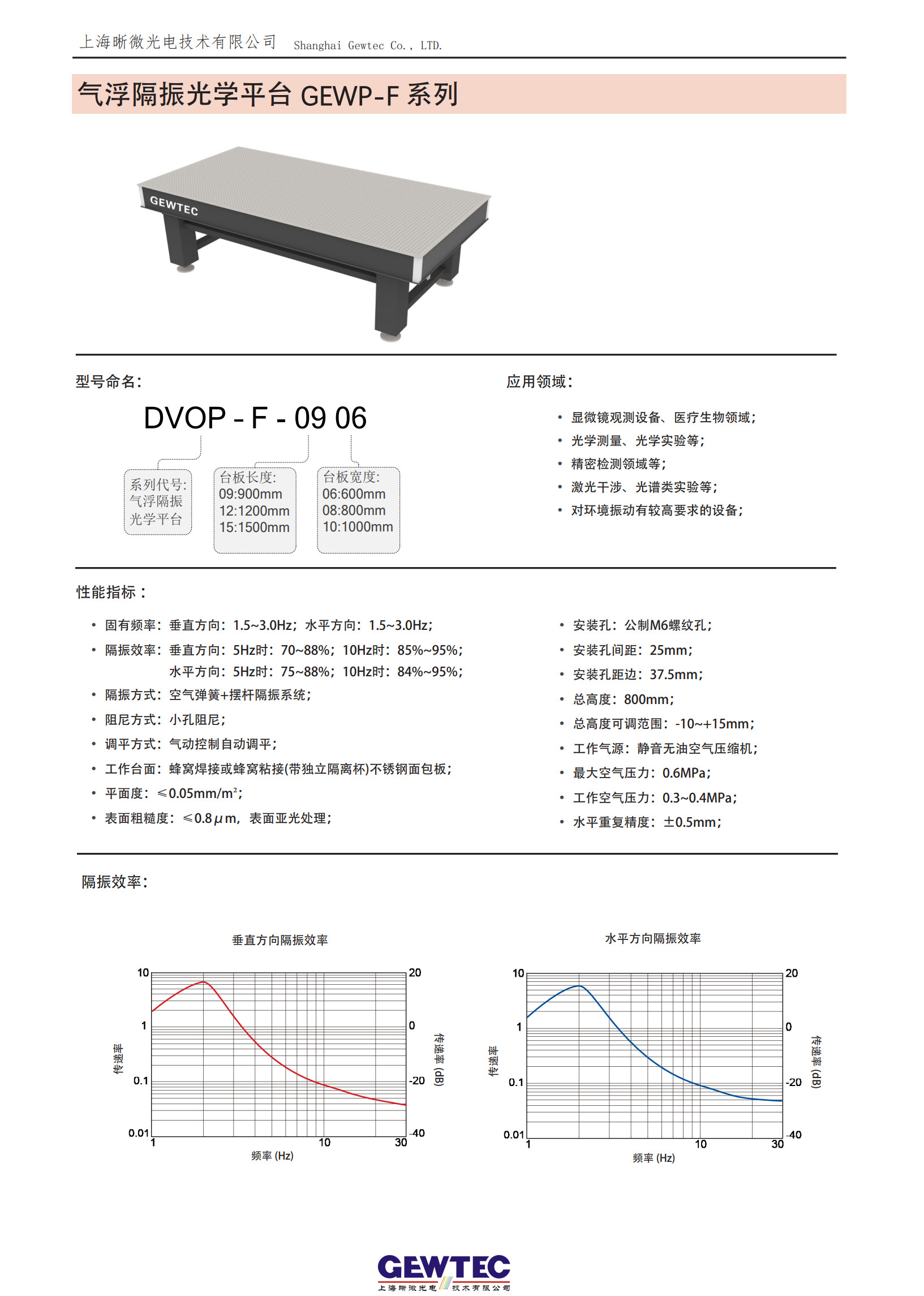

气浮隔振光学平台 GEWP-F 系列


型号命名：GEWP-F-09 06

  • 系列代号：气浮隔振光学平台

  • 台板长度：09:900mm /12:1200mm /15:1500mm

  • 台板宽度：06:600mm /08:800mm /10:1000mm


性能指标

  • 固有频率：垂直方向：1.5~3.0Hz；水平方向：1.5~3.0Hz；

  • 隔振效率：垂直方向：5Hz 时：70~88%；10Hz 时：85%~95%；水平方向：5Hz 时：75~88%；10Hz 时：84%~95%；

  • 隔振方式：空气弹簧 + 摆杆隔振系统；

  • 阻尼方式：小孔阻尼；

  • 调平方式：气动控制自动调平；

  • 工作台面：蜂窝焊接或蜂窝粘接 (带独立隔离杯) 不锈钢面包板；

  • 平面度：≤0.05mm/m²；

  • 表面粗糙度：≤0.8μm，表面亚光处理；

  • 安装孔：公制 M6 螺纹孔；

  • 安装孔间距：25mm；

  • 安装孔距边：37.5mm；

  • 总高度：800mm；

  • 总高度可调范围：-10~+15mm；

  • 工作气源：静音无油空气压缩机；

  • 最大空气压力：0.6MPa；

  • 工作空气压力：0.3~0.4MPa；

  • 水平重复精度：±0.5mm；


应用领域

  • 显微镜观测设备、医疗生物领域；

  • 光学测量、光学实验等；

  • 精密检测领域等；

  • 激光干涉、光谱类实验等；

  • 对环境振动有较高要求的设备；


隔振效率

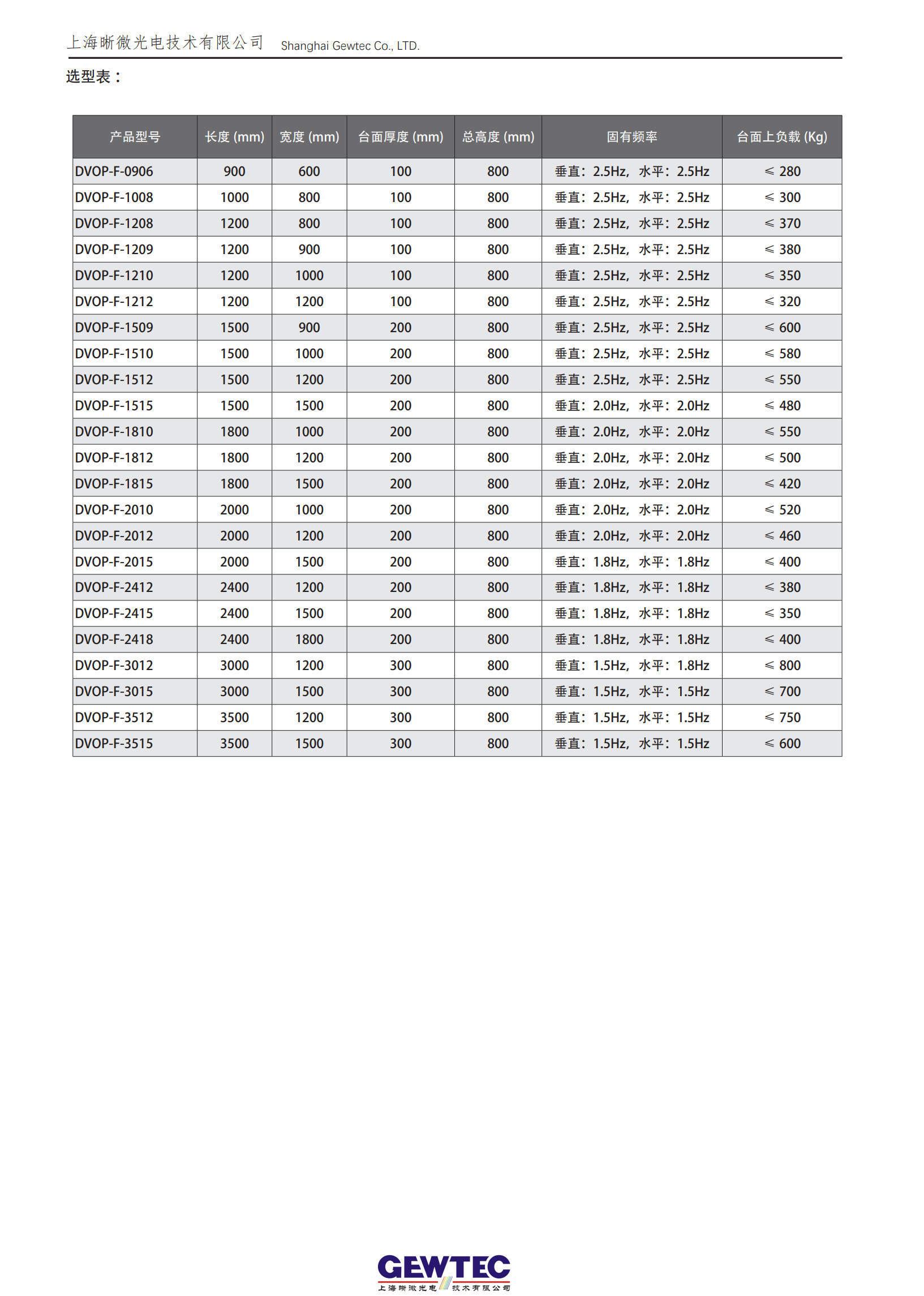

选型表


产品型号长度 (mm)宽度 (mm)台面厚度 (mm)总高度 (mm)固有频率台面上负载 (Kg)
GEWP-F-0906900600100800垂直：2.5Hz，水平：2.5Hz≤ 280
GEWP-F-10081000800100800垂直：2.5Hz，水平：2.5Hz≤ 300
GEWP-F-12081200800100800垂直：2.5Hz，水平：2.5Hz≤ 370
GEWP-F-12091200900100800垂直：2.5Hz，水平：2.5Hz≤ 380
GEWP-F-121012001000100800垂直：2.5Hz，水平：2.5Hz≤ 350
GEWP-F-121212001200100800垂直：2.5Hz，水平：2.5Hz≤ 320
GEWP-F-15091500900200800垂直：2.5Hz，水平：2.5Hz≤ 600
GEWP-F-151015001000200800垂直：2.5Hz，水平：2.5Hz≤ 580
GEWP-F-151215001200200800垂直：2.5Hz，水平：2.5Hz≤ 550
GEWP-F-151515001500200800垂直：2.0Hz，水平：2.0Hz≤ 480
GEWP-F-181018001000200800垂直：2.0Hz，水平：2.0Hz≤ 550
GEWP-F-181218001200200800垂直：2.0Hz，水平：2.0Hz≤ 500
GEWP-F-181518001500200800垂直：2.0Hz，水平：2.0Hz≤ 420
GEWP-F-201020001000200800垂直：2.0Hz，水平：2.0Hz≤ 520
GEWP-F-201220001200200800垂直：2.0Hz，水平：2.0Hz≤ 460
GEWP-F-201520001500200800垂直：1.8Hz，水平：1.8Hz≤ 400
GEWP-F-241224001200200800垂直：1.8Hz，水平：1.8Hz≤ 380
GEWP-F-241524001500200800垂直：1.8Hz，水平：1.8Hz≤ 350
GEWP-F-241824001800200800垂直：1.8Hz，水平：1.8Hz≤ 400
GEWP-F-301230001200300800垂直：1.5Hz，水平：1.8Hz≤ 800
GEWP-F-301530001500300800垂直：1.5Hz，水平：1.5Hz≤ 700
GEWP-F-351235001200300800垂直：1.5Hz，水平：1.5Hz≤ 750
GEWP-F-351535001500300800垂直：1.5Hz，水平：1.5Hz≤ 600
