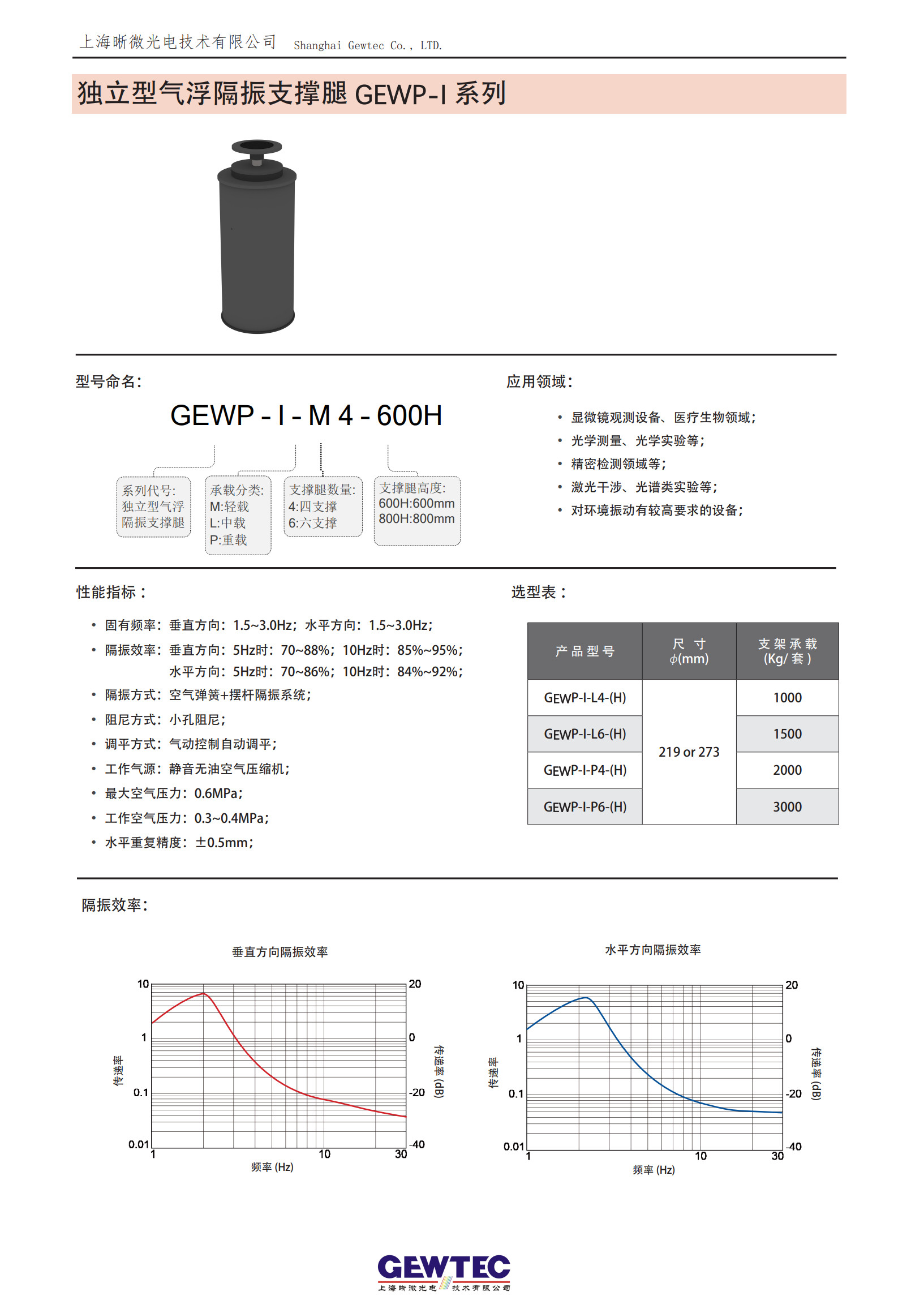

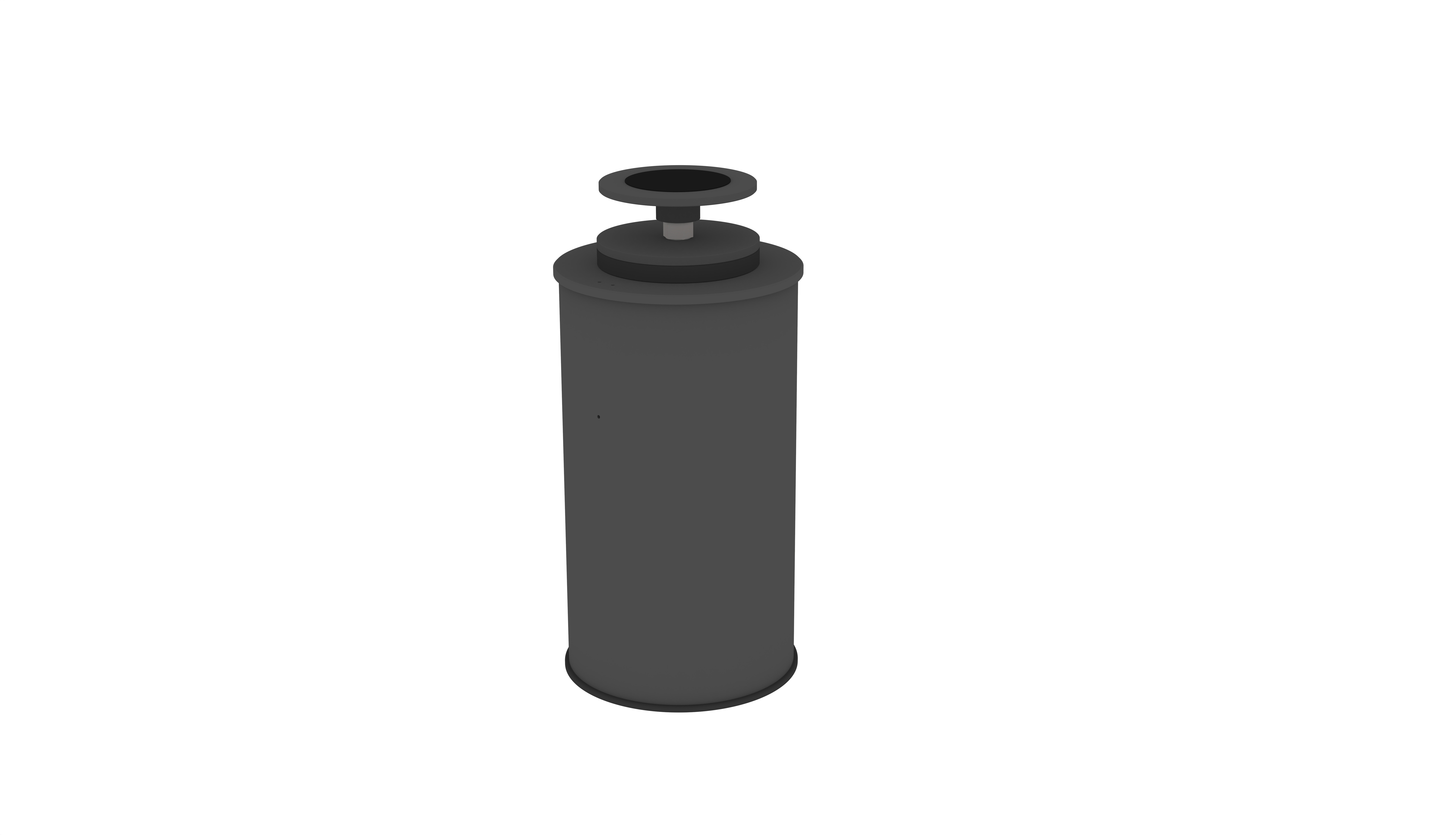

独立型气浮隔振支撑腿 GEWP-I 系列

上海晰微光电独立型气浮隔振支撑腿，为光学平台配套独立气浮减振支腿，采用空气弹簧 + 摆杆隔振系统搭配小孔阻尼，气动控制自动调平。固有频率垂直、水平 1.5~3.0Hz，具备优异隔振效率。 产品按承载分为轻载 M、中载 L、重载 P，支持 4 支 / 6 支支撑组合；支撑腿高度可选 600H、800H，外径 φ219/φ273mm，整套承载覆盖 1000kg~3000kg。配套静音无油空压机，工作气压 0.3~0.4MPa，最大气压 0.6MPa，水平重复精度 ±0.5mm。 可单独配套光学平台使用，广泛用于显微观测、医疗生物实验、光学测量、激光干涉、光谱实验、精密检测等对减振要求高的科研设备。

型号命名：GEWP-I-M4-600H

• 系列代号：独立型气浮隔振支撑腿

• 承载分类：M: 轻载；L: 中载；P: 重载

• 支撑腿数量：4: 四支撑；6: 六支撑

• 支撑腿高度：600H:600mm；800H:800mm

性能指标

• 固有频率：垂直方向：1.5~3.0Hz；水平方向：1.5~3.0Hz；

• 隔振效率：垂直方向：5Hz 时：70~88%；10Hz 时：85%~95%；水平方向：5Hz 时：70~86%；10Hz 时：84%~92%；

• 隔振方式：空气弹簧 + 摆杆隔振系统；

• 阻尼方式：小孔阻尼；

• 调平方式：气动控制自动调平；

• 工作气源：静音无油空气压缩机；

• 最大空气压力：0.6MPa；

• 工作空气压力：0.3~0.4MPa；

• 水平重复精度：±0.5mm；

应用领域

• 显微镜观测设备、医疗生物领域；

• 光学测量、光学实验等；

• 精密检测领域等；

• 激光干涉、光谱类实验等；

• 对环境振动有较高要求的设备；

选型表

隔振效率
