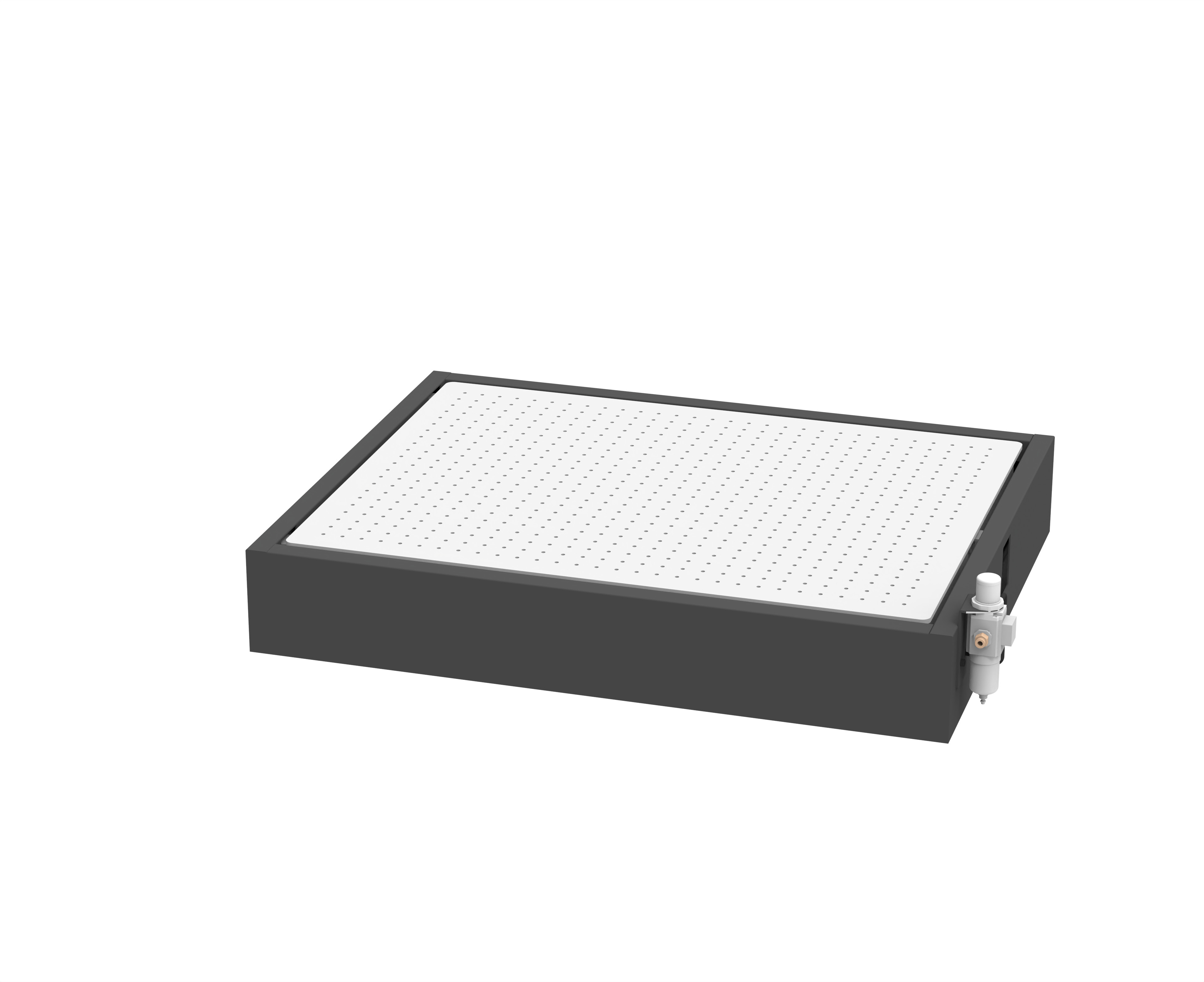

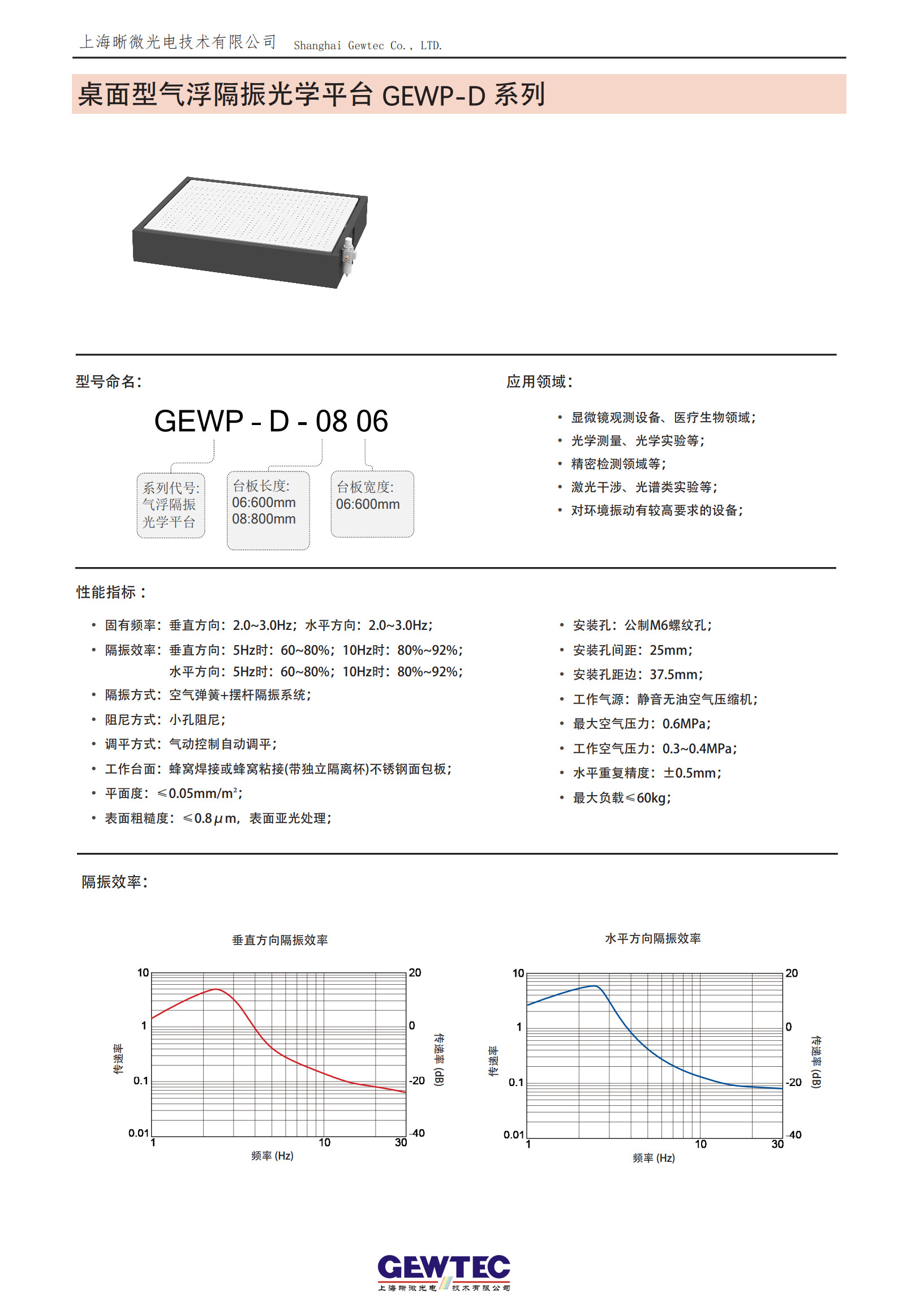

桌面型气浮隔振光学平台 GEWP-D 系列

上海晰微光电桌面型气浮隔振光学平台为小型台式气浮隔振台，采用空气弹簧 + 摆杆隔振系统搭配小孔阻尼，气动控制自动调平。固有频率垂直、水平 2.0~3.0Hz，具备良好隔振效率，最大负载＜60kg，适合放置于实验台面上使用。 台面为蜂窝焊接 / 蜂窝粘接不锈钢面包板，带独立隔离杯，亚光处理，平面度≤0.05mm/m²，表面粗糙度≤0.8μm；台面标配 M6 公制螺纹阵列孔，孔间距 25mm，安装孔距边 37.5mm。配套静音无油空压机，工作气压 0.3~0.4MPa，最大气压 0.6MPa，水平重复精度 ±0.5mm。 适用于桌面显微观测、医疗生物实验、光学测量、激光干涉、光谱实验等对环境振动控制有较高要求的小型科研场景，提供 600×600mm、800×600mm 小尺寸规格可选。

型号命名：GEWP-D-08 06

• 系列代号：气浮隔振光学平台

• 台板长度：06:600mm / 08:800mm

• 台板宽度：06:600mm

性能指标

• 固有频率：垂直方向：2.0~3.0Hz；水平方向：2.0~3.0Hz；

• 隔振效率：垂直方向：5Hz 时：60~80%；10Hz 时：80%~92%；水平方向：5Hz 时：60~80%；10Hz 时：80%~92%；

• 隔振方式：空气弹簧 + 摆杆隔振系统；

• 阻尼方式：小孔阻尼；

• 调平方式：气动控制自动调平；

• 工作台面：蜂窝焊接或蜂窝粘接 (带独立隔离杯) 不锈钢面包板；

• 平面度：≤0.05mm/m²；

• 表面粗糙度：≤0.8μm，表面亚光处理；

• 安装孔：公制 M6 螺纹孔；

• 安装孔间距：25mm；

• 安装孔距边：37.5mm；

• 工作气源：静音无油空气压缩机；

• 最大空气压力：0.6MPa；

• 工作空气压力：0.3~0.4MPa；

• 水平重复精度：±0.5mm；

• 最大负载＜60kg；

应用领域

• 显微镜观测设备、医疗生物领域；

• 光学测量、光学实验等；

• 精密检测领域等；

• 激光干涉、光谱类实验等；

• 对环境振动有较高要求的设备；

隔振效率

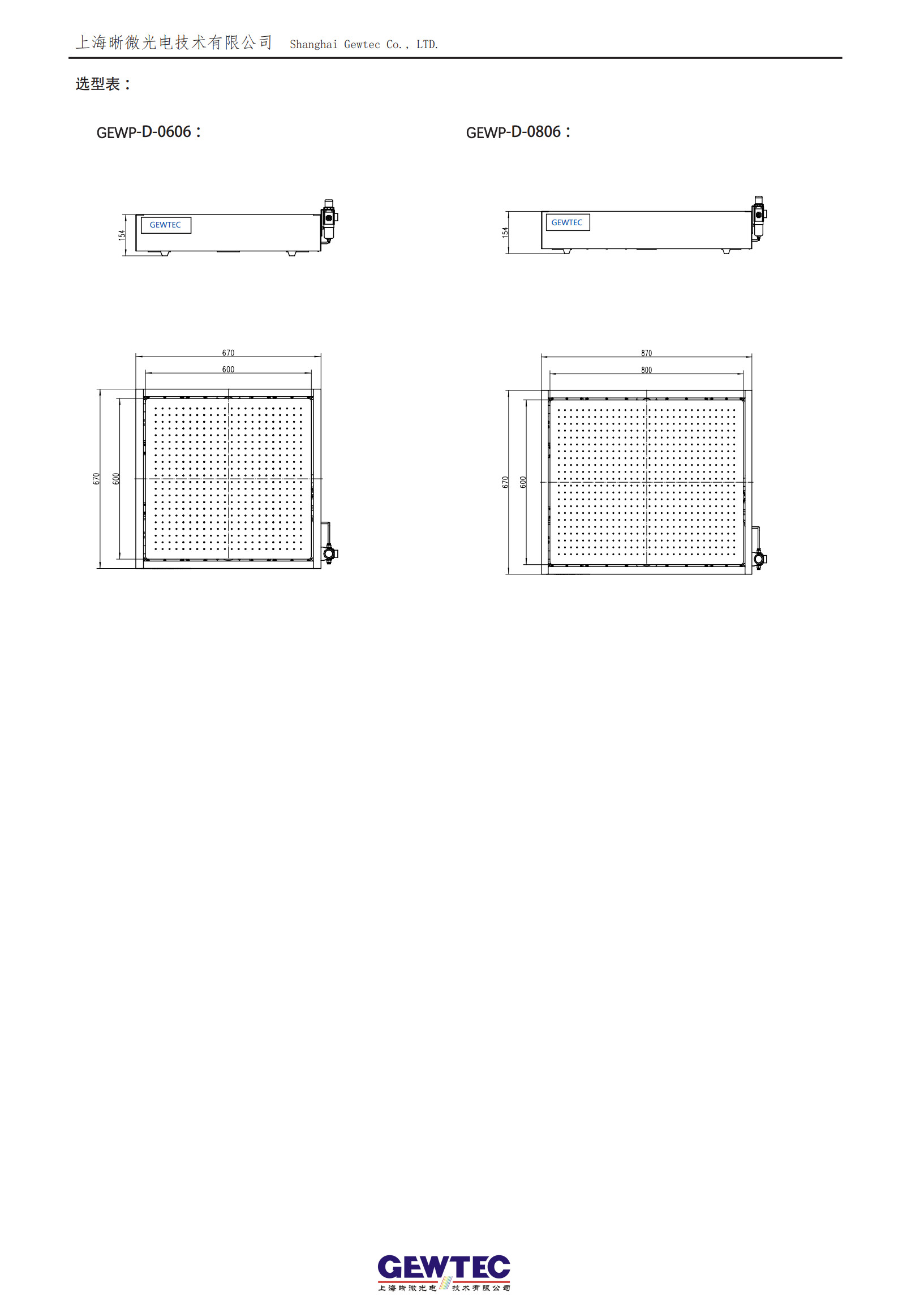

选型表
