Zaber™大行程电动调整台
在大面积光学扫描、材料表征测试、自动化产线定位、远距离样品输送、大型光路调试等场景，普通短行程位移台无法满足长距离移动需求。Zaber™大行程电动调整台（LRT 系列）是 Zaber 模块化位移平台里主打长行程的线性电动滑台，自带集成控制器与闭环编码器，兼顾长行程、高负载与定位稳定性，可独立使用，也可堆叠搭建 XY、XYZ 多维运动系统，上海晰微光电可为客户提供 Zaber™大行程电动调整台选型咨询、参数对比、整套自动化光学运动方案配套服务。

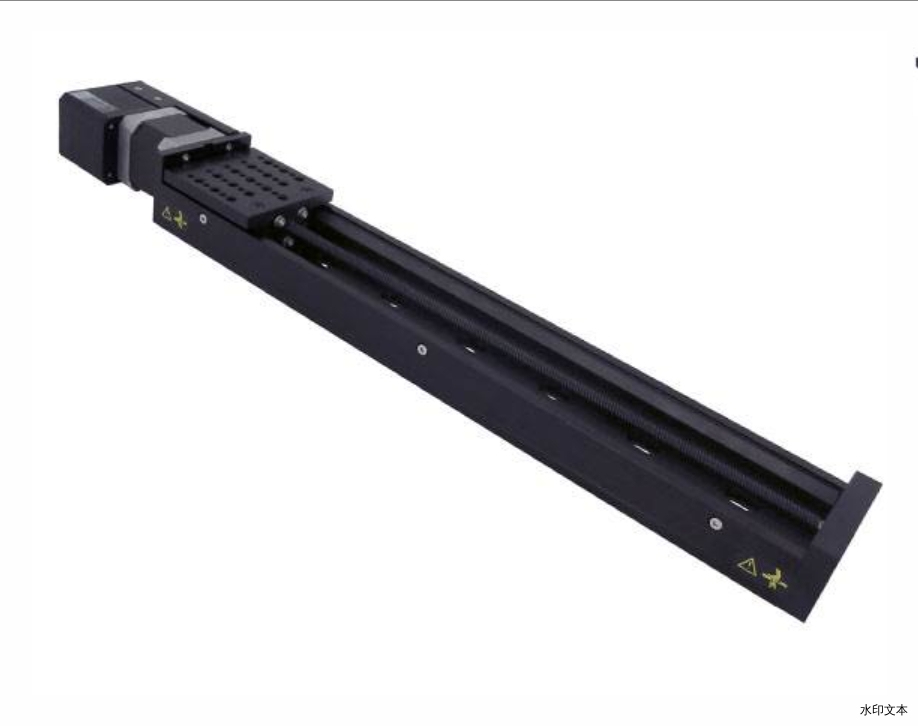

Zaber LRT 大行程电动调整台采用滚珠丝杆驱动结构，刚性强、承载能力突出，标准行程覆盖多规格，最长可达 1000mm；支持线性编码器反馈版本，有效提升单向定位精度，降低长距离运动带来的误差累积，最小移动增量低至 500nm，适合需要长距离移动同时保留精密定位能力的工况。平台集成驱动控制单元，无需额外外置驱动箱，USB 通信，支持 Zaber 标志性菊花链串联，可和 Zaber 电动 XY 显微镜载片台、Zaber 电动滤光片轮、超高精度直线电机调整台接入同一总线同步控制，减少布线压力。
标准化安装孔位是 Zaber 全系位移台的共同优势，LRT 大行程调整台可以直接通过转接板堆叠组合，快速搭建二维、三维运动平台，也能直接固定在蜂窝光学面包板、大理石光学平台上使用。可选配限位传感器、原点感应，支持软限位保护，防止超程损坏设备；配套 Zaber Launcher 调试软件以及开源 API，支持 Python 等主流语言二次开发，轻松对接上位机、成像相机、光谱仪等设备，实现扫描 mapping、定点定位、连续运动等自动化流程。
产品详情
| 标题 | 产品编码 | Type of Movement | Guide System |
|---|---|---|---|
| 150mm Travel, Motorized Linear Stage | 15-289 | Linear (X) | Recirculating Ball Linear Guide |
| 300mm Travel, Motorized Linear Stage | 15-290 | Linear (X) | Recirculating Ball Linear Guide |
| 75mm Travel, Motorized Linear Stage, Integrated Controller | 22-221 | Linear (X) | Recirculating Ball Linear Guide |
| 450mm Travel, Motorized Linear Stage, Integrated Controller | 22-222 | Linear (X) | Recirculating Ball Linear Guide |
| 600mm Travel, Motorized Linear Stage, Integrated Controller | 22-223 | Linear (X) | Recirculating Ball Linear Guide |
| 75mm Travel, Motorized Linear Stage, Integrated Controller, Encoder | 22-224 | Linear (X) | Recirculating Ball Linear Guide |
| 150mm Travel, Motorized Linear Stage, Integrated Controller, Encoder | 22-225 | Linear (X) | Recirculating Ball Linear Guide |
| 300mm Travel, Motorized Linear Stage, Integrated Controller, Encoder | 22-226 | Linear (X) | Recirculating Ball Linear Guide |
| 450mm Travel, Motorized Linear Stage, Integrated Controller, Encoder | 22-227 | Linear (X) | Recirculating Ball Linear Guide |
| 600mm Travel, Motorized Linear Stage, Integrated Controller, Encoder | 22-228 | Linear (X) | Recirculating Ball Linear Guide |
| 驱动类型 | 类型 | 工作台大小(mm) | 行程(mm) | 精度(μm) | 齿隙(μm) | 编码器 | 高度(mm) | 负载容量(kg) | 手动控制 / LED指示灯 |
|---|---|---|---|---|---|---|---|---|---|
| Precision Lead Screw | Universal (Metric & English) | 65 × 361.2 | 150 | 50 (unidirectional) | <18 | No | 35.8 | 50 | Yes |
| Precision Lead Screw | Universal (Metric & English) | 65 × 511.2 | 300 | 65 (unidirectional) | <18 | No | 35.8 | 50 | Yes |
| Precision Lead Screw | Universal (Metric & English) | 65 × 270.5 | 75 | 45 (unidirectional) | <18 | No | 35.8 | 50 | Yes |
| Precision Lead Screw | Universal (Metric & English) | 65 × 645.5 | 450 | 75 (unidirectional) | <18 | No | 35.8 | 50 | Yes |
| Precision Lead Screw | Universal (Metric & English) | 65 × 795.5 | 600 | 100 (unidirectional) | <18 | No | 35.8 | 50 | Yes |
| Precision Lead Screw | Universal (Metric & English) | 65 × 286.2 | 75 | 45 (unidirectional) | <18 | Yes | 43.1 | 50 | Yes |
| Precision Lead Screw | Universal (Metric & English) | 65 × 361.2 | 150 | 50 (unidirectional) | <18 | Yes | 43.1 | 50 | Yes |
| Precision Lead Screw | Universal (Metric & English) | 65 × 511.2 | 300 | 50 (unidirectional) | <18 | Yes | 43.1 | 50 | Yes |
| Precision Lead Screw | Universal (Metric & English) | 65 × 661.2 | 450 | 75 (unidirectional) | <18 | Yes | 43.1 | 50 | Yes |
| Precision Lead Screw | Universal (Metric & English) | 65 × 811.2 | 600 | 100 (unidirectional) | <18 | Yes | 43.1 | 50 | Yes |
技术数据
